Is-sensuri tal-kamp manjetiku huma strumenti essenzjali fl-esplorazzjoni ġeoloġika, il-monitoraġġ tal-grilja tal-enerġija, l-inġinerija aerospazjali u l-awtomazzjoni industrijali. Fost id-diversi teknoloġiji ta' sensing disponibbli, sensuri tal-kamp manjetiku bbażati fuq fibra ottika-jispikkaw għall-immunità tagħhom għal interferenza elettromanjetika, reżistenza għall-korrużjoni, u adattabilità għal monitoraġġ mill-bogħod f'ambjenti ħarxa.
Approċċ wieħed partikolarment promettenti juża fluwidu manjetiku (MHD) - sospensjoni kollojdali ta 'partiċelli manjetiċi nanoskala - bħala l-mezz sensing. Meta integrata mafibra ottika, MHD jippermetti lill-fibra tirrispondi għal kampi manjetiċi esterni permezz ta 'bidliet fl-indiċi rifrattiv tagħha u l-karatteristiċi tat-trażmissjoni tad-dawl. Din il-kombinazzjoni ġibdet interess dejjem jikber tar-riċerka, kif iddokumentat f'reviżjonijiet ippubblikati minn ġurnali bħalOttika ExpressuSensuri u Attwaturi B.
Dan l-artikolu jispjega sistema ta' sensing tal-kamp manjetiku tal-fibra għax-xejn ta' kanal doppju-ibbażat fuq it-teknoloġija tal-multiplexing tad-diviżjoni tal-ħin (TDM). Ikopri l-prinċipju tax-xogħol, il-prestazzjoni tal-istabbiltà, id-dejta tas-sensittività, u l-vantaġġi prattiċi ta 'din is-sistema meta mqabbla ma' sensuri konvenzjonali tal-fibra MHD ta' punt wieħed-.
X'inhu TDM Doppju-Sistema ta' Sensing tal-Qasam Manjetiku tal-Fibra Tapered Kanal?
Sistema ta' sensing tal-kamp manjetiku tal-fibra għax-xejn TDM b'żewġ kanali-hija arkitettura ta' sensing ottika li tuża żewġ kanali tal-fibra separati - kull wieħed fih sezzjoni tal-fibra għax-xejn miksija b'fluwidu manjetiku - biex tkejjel l-intensità tal-kamp manjetiku f'diversi punti simultanjament. Is-sistema tiddependi fuq riflettometru tad-dominju tal-ħin ottiku sensittiv tal-fażi-(φ-OTDR) biex jiġġenera, jirċievi, u jipproċessa sinjali tad-dawl pulsat li jivvjaġġaw minn kull kanal.
L-innovazzjoni ewlenija tinsab fil-kombinazzjoni ta 'unitajiet ta' sensing tal-fibra għax-xejn mat-teknoloġija TDM. Minflok ma tkejjel post wieħed biss, TDM jippermetti lis-sistema tiddistingwi sinjali minn punti ta 'sensing differenti tul il-fibra billi tisseparahom fil-ħin. Dan jippermetti monitoraġġ tal-kamp manjetiku f'diversi punti -permezz ta' apparat ta' interrogazzjoni wieħed - kapaċità li tipikament ma jkollhomx is-sensuri tal-fibra MHD konvenzjonali.
Fibra għax-xejn tirreferi għal sezzjoni ta 'fibra b'modalità unikali ġiet imsaħħan u mġebbda biex tnaqqas id-dijametru tagħha. Dan it-tapering iżid l-interazzjoni bejn id-dawl iggwidat u l-materjal MHD tal-madwar, u jagħmel is-sensor aktar reattiv għall-bidliet tal-kamp manjetiku.
Għaliex is-Sensuri manjetiċi tal-fibra MHD tradizzjonali jaqgħu fil-qosor
Sensuri eżistenti tal-kamp manjetiku tal-fibra bbażati fuq MHD-ġeneralment jiddependu fuq strutturi bħal fibra għax-xejn, fibra tal-kristall fotonika mimlija b'MHD, fibra waħda-modalità–coreless–single-mode, u gradilji tal-fibra b'perjodu twil-. Filwaqt li kull wieħed minn dawn wera sensittività tal-kamp manjetiku vijabbli f'ambjenti tal-laboratorju, dawn jaqsmu bosta limitazzjonijiet prattiċi.
Iż-żewġ metodi ta' demodulazzjoni l-aktar komuni huma skoperta bbażata fuq l-enerġija-u wavelength-detezzjoni ta' shift. Sensuri bbażati fuq l-enerġija-ikejlu l-bidliet fil-qawwa ottika trażmessa, iżda l-qari tagħhom huwa affettwat direttament minn varjazzjonijiet fl-output tas-sors tad-dawl. Anke varjazzjonijiet żgħar tal-qawwa jistgħu jintroduċu żbalji fil-kejl li huma diffiċli biex jiġu separati mis-sinjal attwali tal-kamp manjetiku. Sensuri tal-wavelength-shift jevitaw din il-problema billi jsegwu l-bidliet spettrali, iżda jiddependu fuq strumenti ottiċi tal-analizzaturi tal-ispettru - li huma għaljin, goffi, u mhux prattiċi għall-iskjerament fuq il-post.
Lil hinn mill-isfida tad-demodulazzjoni, il-biċċa l-kbira tas-sensuri tal-fibra MHD eżistenti huma ddisinjati għal kejl ta'-punt wieħed biss. Il-monitoraġġ ta 'postijiet multipli jeħtieġ li tiġi duplikata s-sistema ta' interrogazzjoni kollha għal kull punt, li żżid l-ispiża u l-kumplessità. Għal applikazzjonijiet bħallinja ta 'trasmissjoni ta' enerġijamonitoraġġ jew spezzjoni industrijali fuq-skala kbira, kapaċità ta'-punt wieħed hija ostaklu sinifikanti.
Kif Taħdem is-Sistema ta' Sensing TDM ta'-Kanal Doppju

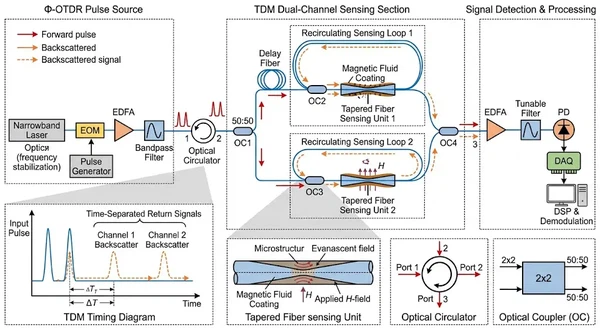

L-arkitettura tas-sistema tibda b'unità φ-OTDR, li tiġġenera impulsi ottiċi qosra u tipproċessa s-sinjali li jirritornaw. Fibra ta 'dewmien hija konnessa mal-output tal-φ-OTDR biex jitnaqqas l-impatt ta' enerġija tal-polz inizjali għolja fuq ir-riċeviment tas-sinjal.
Id-dawl pulsat imbagħad jidħol f'ċirkolatur - komponent ottiku li jmexxi d-dawl f'direzzjoni speċifika - u jiġi dirett lejn l-ewwel coupler ottiku (OC1). F'OC1, id-dawl jinqasam f'żewġ mogħdijiet bi proporzjon intenzjonalment asimmetriku: 1% imur għall-kanal sensing 1 (iffurmat minn OC1 u OC2), filwaqt li 99% ikompli jħoss kanal 2 (iffurmat minn OC3 u OC4).
F'kull kanal sensing, id-dawl pulsat jgħaddi minn sensing unit (SU) fejn jinteraġixxi mal-fibra għax-xejn miksija MHD-. Wara li jgħaddi mill-SU, id-dawl jilħaq it-tieni coupler fil-linja. Hawnhekk, 99% tad-dawl jiċċirkola mill-ġdid fil-kanal, u 1% huwa dirett lura lejn il-φ-OTDR permezz taċ-ċirkolatur. Din ir-riċirkolazzjoni tippermetti li l-polz jgħaddi mill-unità sensing diversi drabi, jakkumula attenwazzjoni li tista 'titkejjel ma' kull pass.
L-φ{0}}OTDR jirreġistra s-sinjali rritornati miż-żewġ kanali. Minħabba li ż-żewġ kanali għandhom tulijiet ta 'passaġġ ottiku differenti, is-sinjali tar-ritorn tagħhom jaslu f'ħinijiet differenti - dan huwa l-qalba tal-prinċipju TDM. Billi tanalizza l-inklinazzjoni tal-attenwazzjoni tal-impulsi rritornati, is-sistema tikkalkula l-intensità tal-kamp manjetiku f'kull punt ta 'sensing mingħajr il-ħtieġa ta' spettrometru jew strument ta 'traċċar ta' wavelength-.
Dan l-approċċ jiskopri bidliet fir-rata ta 'attenwazzjoni tal-qawwa ottika aktar milli livelli ta' qawwa assoluta. Bħala riżultat, il-kejl huwa intrinsikament inqas sensittiv għall-varjazzjonijiet tal-qawwa tas-sors tad-dawl - titjib sinifikanti fuq is-sensuri MHD bbażati fuq l-enerġija konvenzjonali-.
Riżultati tat-Test ta' Stabbiltà u Sensittività
Stabbiltà Taħt Qasam Manjetiku Żero
Biex tiġi evalwata l-istabbiltà tal-linja bażi, is-sistema ġiet ittestjata 30 darba f'ambjent ta' kamp mhux-manjetiku-. Il-qawwa ottika medja tal-ħruġ tas-sors tal-lejżer kienet 1.21 mW, b'devjazzjoni standard ta '0.0516 mW (madwar 4.26% tal-medja). Minkejja din il-varjazzjoni tal--livell tas-sors, l-inklinazzjonijiet ta' attenwazzjoni mkejla miż-żewġ kanali baqgħu konsistenti ħafna:
- Kanal 1:inklinazzjoni medja ta 'attenwazzjoni ta' -11.57 dB/km, devjazzjoni standard ta '0.109 dB/km (0.942% tal-medja)
- Kanal 2:inklinazzjoni medja ta 'attenwazzjoni ta' -18.117 dB/km, devjazzjoni standard ta '0.124 dB/km (0.684% tal-medja)
Il-fatt li l-inklinazzjoni ta' attenwazzjoni baqgħet stabbli anke meta l-qawwa tas-sors tad-dawl varjat jikkonferma li l-approċċ tal-kejl tas-sistema - ibbażat fuq ir-rata ta' attenwazzjoni aktar milli l-qawwa assoluta - effettivament jiddiżakkoppja l-qari mill-istorbju tal-livell tas-sors-.
Stabbiltà Taħt Kamp Manjetiku Kostanti
Fit-tieni sett ta 'testijiet, iż-żewġ kanali ġew esposti għal kamp manjetiku kostanti ta' 5 mT. Aktar kejl ripetut:
- Kanal 1:inklinazzjoni medja ta 'attenwazzjoni ta' -14.85 dB/km, devjazzjoni standard ta '0.131 dB/km (0.882% tal-medja)
- Kanal 2:inklinazzjoni medja ta 'attenwazzjoni ta' -30.94 dB/km, devjazzjoni standard ta '0.315 dB/km (1.02% tal-medja)
Iż-żewġ kanali wrew varjazzjoni sub-1.1% relattiva għall-mezzi tagħhom, li jindika li s-sistema tipproduċi riżultati ripetibbli taħt kundizzjonijiet ta 'kamp manjetiku attiv.
Sensittività tal-Qasam Manjetiku
Il-kejl tas-sensittività ta r-riżultati li ġejjin:
- Kanal 1:−1.09 dB/(km·mT) fuq medda ta' intensità tal-kamp ta' 3–14 mT
- Kanal 2:−3.466 dB/(km·mT) fuq medda ta' intensità tal-kamp ta' 2–7 mT
Il-Kanal 2 juri bejn wieħed u ieħor tliet darbiet is-sensittività tal-Kanal 1. Din id-differenza tirriżulta mid-disinn tal-koppjar asimmetriku - Il-Kanal 2 jirċievi 99% tad-dawl tal-input, li jirriżulta f'interazzjoni aktar b'saħħitha mal-unità sensing għal kull pass. Il-kompromess huwa li l-Kanal 2 jopera fuq medda ta' kejl idjaq (2–7 mT vs. 3–14 mT), li jirrifletti bilanċ tipiku ta' sensittività-kontra-fil-meddasensing tal-fibra ottikasistemi.
Vantaġġi fuq Sensers tal-Qasam Manjetiku Konvenzjonali
Meta mqabbla mas-sensuri tradizzjonali tal-kamp manjetiku tal-fibra MHD ta' punt wieħed-, din is-sistema ta' kanali-doppji TDM toffri diversi titjib konkret:
- Kapaċità ta' kejl b'ħafna-punti:TDM jippermetti monitoraġġ simultanju f'postijiet multipli bl-użu ta 'unità waħda φ-OTDR, u jelimina l-ħtieġa għal sistemi ta' interrogazzjoni separati f'kull punt ta 'kejl.
- Sensittività mnaqqsa għall-varjazzjoni tas-sors tad-dawl:Billi tkejjel l-inklinazzjoni ta' attenwazzjoni aktar milli l-qawwa ottika assoluta, is-sistema timminimizza l-iżbalji kkawżati minn instabbiltà tas-sors tad-dawl - dgħjufija magħrufa sew-ta' sensuri MHD bbażati fuq l-enerġija-.
- L-ebda spettrometru meħtieġ:B'differenza mis-sensuri tal-wavelength-shift, din is-sistema ma tistrieħx fuq analizzaturi tal-ispettru ottiku, u tnaqqas kemm l-ispiża tat-tagħmir kif ukoll l-impronta fiżika.
- Fabbrikazzjoni sempliċi:Sensuri tal-fibra għax-xejn huma prodotti permezz ta' proċess ta' sħana-u-istandard, li jagħmilhom relattivament sempliċi biex jiġu manifatturati meta mqabbla ma' fibra tal-kristall fotonika jew strutturi ta' ħakk speċjali.
- Kompatibilità tal-monitoraġġ mill-bogħod:Is-sistema tappoġġja t-trażmissjoni tas-sinjali ta'-distanza twila permezz ta' standardkejbil ottikuinfrastruttura, li jagħmilha adattata għall-iskjerament fuq il-post remot.
Xenarji ta' Applikazzjoni għall-Monitoraġġ mill-Bogħod ta' Multi-Punt Magnetic Field
Il-kombinazzjoni ta' sensing multi-punti, immunità ta' interferenza elettromanjetika, u kapaċità ta' monitoraġġ mill-bogħod tagħmel din is-sistema rilevanti għal diversi applikazzjonijiet prattiċi:

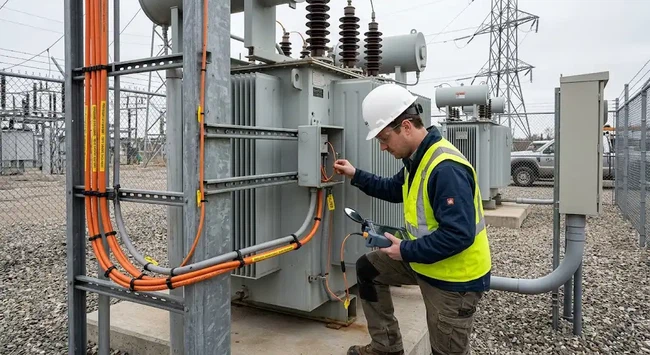

Infrastruttura tat-trażmissjoni tal-enerġija:Il-monitoraġġ tad-distribuzzjoni tal-kamp manjetiku tul linji ta' trażmissjoni ta'-vultaġġ għoli jgħin biex jinstabu anomaliji relatati ma' tnixxija tal-kurrent, degradazzjoni tat-tagħmir, jew interferenza esterna. Il-ħila tas-sistema li topera fuqġirjiet twal tal-fibrahija partikolarment siewja f'dan il-kuntest.
Monitoraġġ tal-makkinarju industrijali:Muturi kbar, ġeneraturi, u transformers jipproduċu kampi manjetiċi li jikkorrelataw mas-saħħa operattiva. Sensing tal-fibra b'ħafna punti-jippermetti monitoraġġ kontinwu mingħajr ma jiġu introdotti materjali konduttivi fl-ambjent tal-kejl.
Strumentazzjoni tar-riċerka xjentifika:F'ambjenti tal-laboratorju fejn interferenza preċiża,-immappjar tal-kamp manjetiku ħieles huwa meħtieġ - bħal esperimenti tal-fiżika tal-partikuli jew riċerka ta' materjali - sensing ibbażat fuq fibra-jevita l-kontaminazzjoni elettromanjetika li jistgħu jintroduċu sensuri elettroniċi tradizzjonali.
Monitoraġġ taħt il-baħar u taħt l-art:Għal ambjenti fejn l-aċċess dirett huwa limitat, ir-reżistenza għall-korrużjoni u l-kapaċità ta'-distanza twila tas-sensuri tal-fibra ottika jipprovdu vantaġġ prattiku fuq alternattivi elettroniċi. Dan jallinja ma 'applikazzjonijiet ta' sensing tal-fibra filkejbil taħt l-artmonitoraġġ u spezzjoni tal-infrastruttura taħt il-baħar.
Limitazzjonijiet Kurrenti u Direzzjonijiet Futuri
Filwaqt li s-sistema turi prestazzjoni promettenti, għandhom jiġu nnutati bosta limitazzjonijiet għal konsiderazzjoni ta' skjerament prattiku:
Il-firxa tal-kejl hija ristretta mill-karatteristiċi ta 'saturazzjoni tal-fluwidu manjetiku. Il-Kanal 1 jopera fi żmien 3–14 mT u l-Kanal 2 fi żmien 2–7 mT - addattat għal ambjenti-moderati tal-kamp iżda mhux biżżejjed għal applikazzjonijiet industrijali ta'-kamp għoli li jaqbżu għexieren ta' millitesla.
Is-sensittività tat-temperatura tal-fluwidu manjetiku ma ġietx ikkaratterizzata bis-sħiħ fid-dejta disponibbli. Billi l-indiċi refrattiv MHD huwa dipendenti fuq it-temperatura-, l-iskjerament fid-dinja reali-jeħtieġ jew kumpens tat-temperatura jew ambjent termali kkontrollat.
Is-sistema bħalissa turi tħaddim ta' żewġ-kanali. L-iskala għal numru akbar ta' punti sensing se teħtieġ ġestjoni bir-reqqa tal-proporzjon tas-sinjal-għall--storbju peress li l-baġit tal-qawwa ottika huwa maqsum f'aktar kanali.
L-ottimizzazzjoni futura tista 'tiffoka fuq l-espansjoni tal-firxa tal-kejl permezz ta' formulazzjonijiet imtejba ta 'fluwidu manjetiku, iżidu l-għadd tal-kanali permezz ta' skemi ibridi avvanzati ta 'TDM jew wavelength division multiplexing (WDM), u l-integrazzjoni ta' mekkaniżmi ta 'kumpens tat-temperatura għall-iskjerament fil-beraħ.
Mistoqsijiet Frekwenti
X'inhu r-rwol tat-TDM fis-sensing tal-kamp manjetiku?
Il-multiplexing tad-diviżjoni tal-ħin (TDM) jippermetti unità ta 'interrogazzjoni waħda biex tiddistingwi s-sinjali minn punti ta' sensing multipli billi tissepara s-sinjali tar-ritorn tagħhom fil-ħin. F'din is-sistema, TDM jippermetti kejl simultanju tal-kamp manjetiku f'żewġ postijiet jew aktar mingħajr ma jeħtieġ tagħmir separat għal kull punt.
Għaliex jintuża φ-OTDR f'din is-sistema?
Reflectometer tad-dominju tal-ħin ottiku sensittiv għall-fażi-(φ-OTDR) jiġġenera impulsi ottiċi f'ħin preċiż u janalizza s-sinjali rritornati b'riżoluzzjoni temporali għolja. Dan jagħmilha tajjeb-adattat għal sensing distribwit ibbażat fuq TDM-, fejn l-identifikazzjoni tal-oriġini ta' kull sinjal mibgħut tiddependi fuq ħin preċiż-tal--kejl tat-titjira. Għal aktar dwar il-prinċipji OTDR, ara l-Gwida tal-prinċipju tal-ittestjar tal-OTDR.
X'inhuma l-firxiet tas-sensittività taż-żewġ kanali sensing?
Il-kanal 1 jikseb sensittività ta' -1.09 dB/(km·mT) fuq medda ta' kamp ta' 3–14 mT. Il-kanal 2 jikseb -3.466 dB/(km·mT) fuq 2–7 mT. Is-sensittività ogħla tal-Kanal 2 tiġi mir-riċeviment ta' sehem akbar tal-qawwa ottika tal-input (99% vs. 1%), li żżid il-proporzjon tas-sinjal-għal{-l-istorbju iżda jnaqqas il-medda ta' kejl użabbli.
Kif din is-sistema tnaqqas l-impatt tal-varjazzjoni tas-sors tad-dawl?
Minflok ma tkejjel il-qawwa ottika assoluta (li tinbidel meta s-sors ivarja), is-sistema tkejjel ir-rata ta 'attenwazzjoni ottika tul il-kanal sensing. Din l-inklinazzjoni ta 'attenwazzjoni tibqa' stabbli anke meta l-qawwa tas-sors tvarja, minħabba li l-inklinazzjoni tirrifletti l-bidla relattiva għal kull unità ta 'tul aktar milli l-livell ta' qawwa totali. It-testijiet ta 'stabbiltà kkonfermaw varjazzjoni taħt 1.1% fl-inklinazzjoni ta' attenwazzjoni minkejja varjazzjoni ta '4.26% fil-qawwa tas-sors.
Tista' tintuża din is-sistema għall-monitoraġġ tal-kamp manjetiku taħt l-ilma?
Fil-prinċipju, iva. Is-sensuri tal-fibra ottika huma intrinsikament immuni għall-interferenza elettromanjetika u reżistenti għall-korrużjoni, u jagħmluhom adattati għal ambjenti taħt il-baħar. Madankollu, il-kisi tal-fluwidu manjetiku u l-konnessjonijiet tal-fibra jkunu jeħtieġu protezzjoni ambjentali xierqa għalskjerament taħt l-ilma.
X'inhu fluwidu manjetiku (MHD) u għaliex jintuża mal-fibra ottika?
Fluwidu manjetiku (imsejjaħ ukoll ferrofluid jew MHD) huwa sospensjoni kollojdali ta 'partiċelli manjetiċi nanoskala f'likwidu trasportatur. Meta jiġi applikat kamp manjetiku estern, l-indiċi refrattiv tal-fluwidu jinbidel. Billi kisi jew madwar fibra ottika b'MHD, il-proprjetajiet tat-trażmissjoni tad-dawl tal-fibra jsiru sensittivi għall-kamp manjetiku tal-madwar, u jippermettu sensing tal-kamp manjetiku ottiku mingħajr ebda komponenti elettroniċi fil-punt tal-kejl.
