Hekk kif iċ-ċentri tad-dejta jkabbru lejn links 400G, 800G, u 1.6T biex jappoġġjaw raggruppamenti ta 'taħriġ AI u ammonti ta' xogħol tas-sħab, id-densità tal-port tal-fibra ġewwa l-ixtilliera saret restrizzjoni ta 'inġinerija reali. Il-konnettur Multi-Fiber Push-On (MPO) - partikolarment il-varjant strutturat ribbon-mibni fuq it-teknoloġija MT ferrule - huwa wieħed mit-tweġibiet dominanti għal dak ir-restrizzjoni. Din il-gwida tispjega x'inhu fil-fatt konnettur MPO strutturat ta' żigarella-, fejn jaqla' postu fuq LC, kif jimmappa mat-transceivers 400G/800G tal-lum, u d-dettalji tad-disinn li l-inġiniera għandhom jirrevedu qabel ma jħaddmuh fuq skala.

X'inhu Żigarella-Konnettur tal-Fiber MPO Strutturat?

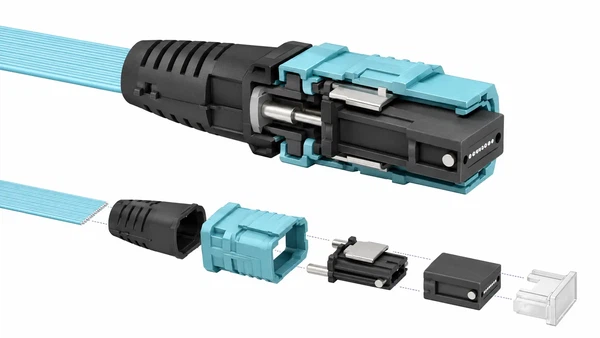

Konnettur MPO huwa interface multi-fibra definita mill-istandard IEC 61754-7, mibni madwar ferrule rettangolari ta' preċiżjoni-MT (Trasferiment Mekkaniku). Ġewwa dik il-ferrule, fibri multipli huma allinjati minn żewġ pinnijiet ta 'gwida, li jippermettu 8, 12, 16, 24, jew saħansitra 32-48 fibri jingħaqdu f'operazzjoni waħda push-on.

"Żigarella-strutturata" tirreferi għall-arranġament tal-fibra li tidħol fil-konnettur. Minflok ma jgħaddi fibri individwali sfużi, il-kejbil iġorr fibri bħala żigarella ċatta - tipikament 12-il fibra miżmuma b'mod parallel b'kisja matriċi. Dan it-tqassim taż-żigarella jaqbel mat-toqob tal-fibra lineari fil-ferrule MT, li jippermetti t-terminazzjoni tal-massa: il-fibri kollha huma illustrati u spezzjonati f'operazzjoni waħda aktar milli waħda--wieħed. Ir-riżultat huwa konnettur li jgħaqqad għadd għoli ta 'fibra b'konsistenza manifatturata.

Jekk qed tevalwa assemblaġġi bbażati fuq żigarella-għal bini ġdid, il-ħarsa ġenerali tagħna ta'kejbil tal-fibra ottika żigarellaikopri l-kostruzzjoni tal-ġenb tal-kejbil-li ddaħħal fit-terminazzjoni tal-MPO.


Żigarella-MPO strutturat vs. LC: Minn fejn ġej il-vantaġġ tad-densità

L-aktar paragun komuni f'ċentru tad-dejta huwa MPO versus duplex LC. It-tnejn isolvu problemi differenti.

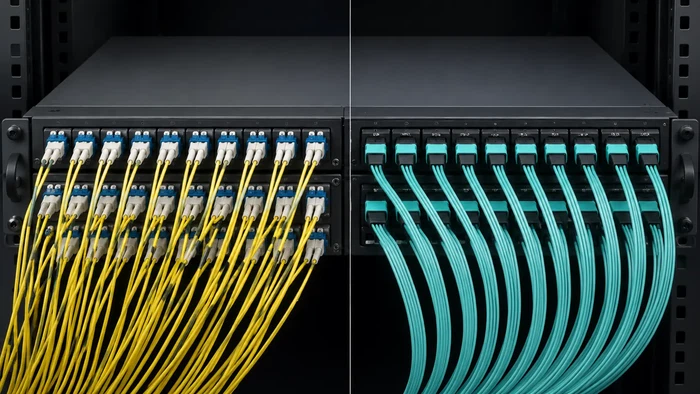

Il-vantaġġ tad-densità huwa reali iżda jiddependi mill-kundizzjoni-. Fi drapp tal-weraq-sinsla fejn il-biċċa l-kbira tal-uplinks huma 400G SR8 jew 800G SR8, it-trunking MPO tneħħi ammont kbir ta 'proprjetà immobbli tal-patch panel meta mqabbla ma' disinn kollu-LC. F'ambjent iżgħar b'rabtiet l-aktar duplex 10G/25G, LC jibqa 'aktar sempliċi u orħos.

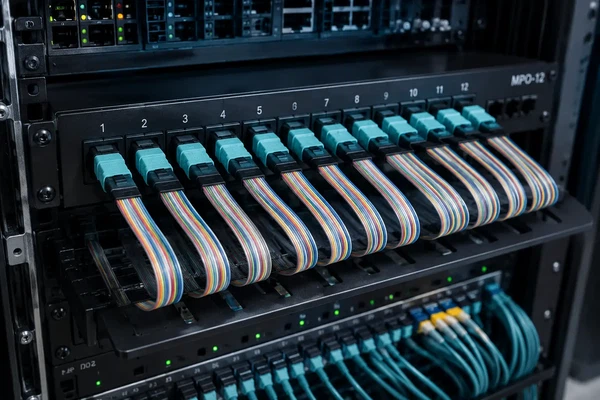

Skjerament Rapidu b'Assemblaġġi MPO -Tterminati minn qabel

Minħabba li l-fibri taż-żigarella jistgħu jiġu illustrati u ttestjati b'mod parallel fil-fabbrika, l-MPO ħafna drabi jiġi skjerat bħala assemblaġġ pre-terminat - kejbil trunk b'konnetturi MPO fuq kull tarf, flimkien ma 'cassettes jew arnessi li jinfdu għal LC fejn transceivers individwali jeħtieġuhom. Ir-riżultat huwa mudell ta' skjerament ta' plug-and-play: l-ebda fusion splicing, l-ebda illustrar fil-qasam, l-ebda spezzjoni għal kull-fibra ġewwa l-kabinett.

Bejjiegħa u operaturi jirrappurtaw b'mod regolari li s-soluzzjonijiet ta' MPO-terminati minn qabel inaqqsu l--ħin ta' installazzjoni u x-xogħol fuq il-post meta mqabbla ma' bundles LC-terminati fuq il-post, speċjalment f'bini greenfield u migrazzjonijiet-skala kbira. L-iffrankar eżatt jiddependi ħafna fuq l-għadd tal-links, il-volum ta' splice, il-kumplessità tal-ġestjoni tal-kejbils, u l-esperjenza tal-ekwipaġġ, għalhekk nirrakkomandaw li tittratta kwalunkwe ċifra perċentwali waħda (it-talba "70% aktar mgħaġġla" li tidher f'xi materjali tal-kummerċjalizzazzjoni) bħala indikattiva aktar milli universali.

Għall-assemblaġġi nfushom, ara l-firxa tagħna taProdotti MPO u MTP, li jinkludi bagolli, xedd ta 'tbegħid, u jumpers ta' konverżjoni użati fil-biċċa l-kbira tad-drappijiet moderni taċ-ċentru tad-dejta.

Konnetturi MPO għall-Ottika Parallel 400G u 800G

Il-biċċa l-kbira ta' l-ottiki ta' l-Ethernet b'rata-għola 'l fuq minn 100G jużaw ottiċi paralleli, jiġifieri pari multipli ta' fibri (jew korsiji) joperaw b'mod parallel aktar milli par duplex wieħed. Dan huwa fejn MPO isir l-għażla ta ' l-interface prattika.

Tqabbil tipiċi li dehru fin-netwerks tal-produzzjoni:

• 400GBASE-SR8- 8 jittrasmetti + 8 korsiji ta' riċeviment fuq fibra multimode, ġeneralment imqabbda ma' MPO-16 jew żewġ konnetturi MPO-12.
• 400GBASE-DR4- 4 korsiji ta'-modalità waħda, imqabbda ma' MPO-12 (APC). Skjerat ta' spiss fil-forma ta' aQSFP-DD DR4 modulu ottiku.
• 800GBASE-SR8 / DR8- 8 korsiji b'100G għal kull korsija; SR8 juża multimode parallel b'interface MPO, DR8 juża mod wieħed-MPO-16.
• 800G f'fatturi tal-forma QSFP-DD800 / OSFP- il-fattur tal-forma huwa indipendenti mill-interface ottika, iżda l-varjanti-paralleli tal-fibra jispiċċaw fuq MPO.

L-emendi IEEE 802.3df u 802.3dj jiddefinixxu l-parametri PHY għal 400G u 800G Ethernet, u porzjon dejjem jikber ta 'dawn il-PMDs jassumu MPO bħala l-interface tal-fibra. Il-Task Force IEEE 802.3dfdokumenti huma s-sors awtorevoli li għalihom l-għadd tal-fibra u l-lustrar tal-konnettur jeħtieġ kull varjant.

Jekk qed tippjana n-naħa tal-ottika ta 'tnedija ta' 800G, id-diskussjoni tagħna dwarModuli ottiċi 800Gjimxi permezz tal-istrutturi tal-korsija u r-rekwiżiti tal-fibra wara dawn l-istandards.

Jagħżlu Bejn MPO-12, MPO-16, u MPO-24

L-għażla tal-għadd tal-fibra hija waħda mill-aktar deċiżjonijiet konsegwenzjali f'disinn MPO. L-aktar tliet varjanti komuni jġibu ruħhom b'mod differenti:

• MPO-12- l-inadempjenza twila-. Jwaħħal 40GBASE-SR4, 100GBASE-SR4, 400GBASE-DR4, u jinqasam b'mod nadif f'4 pari LC duplex. Tajjeb tajjeb meta l-biċċa l-kbira tal-links huma ottiċi paralleli b'4 korsiji jew meta jkollok bżonn mogħdija ta 'migrazzjoni faċli minn infrastruttura eżistenti. Ara l-primer tagħna fuqKejbils MPO 12-fibragħal każijiet ta' użu tipiċi.
• MPO-16- iddisinjat speċifikament għall-ottika ta' 8-korsija bħal 400GBASE-SR8 u 800GBASE-SR8/DR8. It-tqassim nattiv ta '16-il pożizzjoni jevita l-soluzzjoni skomda ta' "żewġ konnetturi MPO-12 għal kull port".
• MPO-24- żewġ ringieli ta' 12-il fibra. L-ogħla densità għal kull konnettur, utli għall-konsolidazzjoni tat-tronk, iżda l-ippjanar u l-ispezzjoni tal-polarità huma aktar kumplessi.

L-iskjeramenti ta'-modalità waħda kważi dejjem jużaw il-lustrar tal-wiċċ ta' l-aħħar-APC (angolu) biex iżommu t-telf tar-ritorn baxx; skjeramenti multimode jużaw il-PC. It-taħlit tagħhom mhuwiex interkambjabbli, u jkollna dan ħażin huwa wieħed mill-iżbalji aktar komuni fil-qasam.

Għal kuntest ta' għażla usa' fuq-modalità waħda u multimodalità, il-gwida tagħna fuqfibra waħda-modalità vs. multimodeikopri implikazzjonijiet tat-tip-fibra li jmexxu l-għażliet tal-MPO.

Konsiderazzjonijiet ta 'Inġinerija Qabel l-Iskjerament ta' MPO

Il-konnetturi MPO jagħtu densità, iżda jibdlu l-kumplessità aktar milli jneħħuha. Lista ta' kontroll qasira qabel ma timpenja ruħha għal disinn:

• Metodu tal-polarità- TIA-568 jiddefinixxi Metodi A, B, u C, kull wieħed b'kombinazzjonijiet differenti ta' jumper, trunk, u cassette. Agħżel metodu wieħed u applikah b'mod konsistenti madwar id-drapp. It-tpatching b'metodu mħallat huwa l-aktar kawża komuni ta 'rabtiet miksura fit-tnedija tal-MPO.
• Baġit ta' telf ta' inserzjoni- kull mate MPO żżid telf ta 'inserzjoni. Għal links ta' 400G u 800G short-reach, it-telf tal-kanal permess huwa strett (spiss taħt 2 dB għal varjanti SR). Agħbad il-punti tat-tgħammir bir-reqqa tul trunk + cassette + jumper ktajjen.
• Tmiem l-ispezzjoni tal-wiċċ u t-tindif- Ferrules MT għandhom erja tal-wiċċ kbira, u fibra waħda kkontaminata f'ferrule ta' 12- jew 24 fibra tista' tfalli l-link kollu. Ambiti ta 'spezzjoni li kapaċi jaraw il-wiċċ MT sħiħ, u għodod ta' tindif niexef iddisinjati għal MPO, mhumiex negozjabbli. Il-passaġġ tagħna fuqSpezzjoni u tindif MPOtkopri l-fluss tax-xogħol.
• Sess u orjentazzjoni ewlenija- Il-konnetturi tal-MPO huma maskili (pinnjati) jew femminili (mingħajr il-pinnijiet), u l-orjentazzjoni ewlenin-up/key-isfel huma importanti. Trunk-għal-interfaces tal-cassettes jeħtieġ li jiġu ppjanati qabel l-ordni.
• Tip ta' fibra ta'-modalità waħda vs- OM4 u OM5 multimode jiddominaw links SR qosra;OM4hija l-art komuni għal 400G SR. Il-modalità unika (G.652.D jew G.657.A1/A2) hija meħtieġa għal DR/FR/LR jilħaq.

Għal disinji taċ-ċentru tad-dejta li jgħaqqdu dawn l-elementi tarf-sa-tarf, tagħnasoluzzjonijiet ta' konnettività taċ-ċentru tad-datapaġna tiddeskrivi l-komponenti tipiċi tal-kejbil, konnettur, u panel użati flimkien fi drappijiet 400G/800G.

Meta MPO Jista' Ma Jkunx l-Għażla t-Tajba

MPO mhuwiex aġġornament universali. Każijiet fejn LC duplex standard jibqa' t-tweġiba aħjar jinkludu:

• Netwerks dominati minn konnessjonijiet duplex 10G u 25G fejn l-ottiki paralleli ma joffru l-ebda vantaġġ.
• Ambjenti żgħar fejn l-ispiża ta 'bagolli MPO, cassettes, u tagħmir tat-test speċjalizzat tegħleb l-iffrankar tad-densità.
• Siti mingħajr persunal imħarreġ għall-ġestjoni tal-polarità tal-MPO u r-rati tal-iżbalji tal-MT-tindif tal-wiċċ - jogħlew ħafna f'dawk il-kundizzjonijiet.
• Links li jeħtieġu tmiem frekwenti mill-ġdid tal-kamp; L-MPO huwa fil-biċċa l-kbira tiegħu prodott mitmum minn fabbrika-.

Prospettiva tas-Suq

It-tbassir għas-suq tal-konnetturi MPO ivarja b'mod sinifikanti bejn l-analisti, u jirrifletti definizzjonijiet ta 'ambitu u snin bażi differenti. L-istimi ppubblikati fl-2024–2025 ivarjaw b'mod wiesa' minn sub-USD 1 biljun għal diversi biljuni ta' dollaru sa nofs-2030s, b'CAGRs irrappurtati tipikament bejn 13% u 19%. Is-sinjal kondiviż f'dawn ir-rapporti huwa direzzjoni aktar milli kobor: il-volumi tal-MPO huma marbuta mal-capex taċ-ċentru tad-dejta, il-bini tal-clusters tal-AI, u ċ-ċiklu ta 'aġġornament 400G/800G, li kollha huma pproġettati li jikbru matul l-għaxar snin. Ittratta kwalunkwe figura tas-suq uniku bħala punt wieħed tad-dejta fost diversi.

Mistoqsijiet Frekwenti

X'inhi d-differenza bejn MPO u MTP?

MTP huwa konnettur MPO bi prestazzjoni-mtejba bi trademark prodott mill-US Conec. Il-konnetturi MTP huma mekkanikament kompatibbli ma 'konnetturi MPO konformi ma' IEC 61754-7, iżda jinkludu rfinar bħal akkomodazzjoni li tista 'titneħħa, disinn imtejjeb tar-rebbiegħa, u tolleranzi tal-ferrule aktar stretti. Fil-prattika, MPO u MTP huma mateable; "MTP" hija marka ta 'MPO.

Kemm-il fibri jista 'jappoġġja konnettur MPO?

Varjanti komuni huma 8, 12, 16, u 24 fibri f'ferrule MT wieħed. Verżjonijiet estiżi jilħqu 32 u 48 fibra f'żewġ- jew tliet-layouts ta' ringieli, tipikament riżervati għal assemblaġġi ta' speċjalità ta'-densità għolja.

MPO huwa adattat għal 800G?

Iva, għal-ottika parallela PMDs. 800GBASE-SR8 u 800GBASE-DR8 huma ddisinjati madwar interface MPO (tipikament MPO-16). Serial 800G PMDs li jużaw interface duplex single-mode ma jeħtiġux MPO.

X'inhi l-polarità MPO u għaliex hija importanti?

Il-polarità tiżgura li l-fibra tat-trażmissjoni f'tarf wieħed timmarka mal-fibra li tirċievi fuq in-naħa l-oħra. Links MPO jużaw skemi ppjanati - Metodu A, B, jew Ċ taħt TIA-568 - biex jimmaniġġjaw dan tul trunks, cassettes, u jumpers. Metodi ta 'taħlit fi ħdan kanal wieħed ikisser il-link.

Għaliex il-biċċa l-kbira tal-konnetturi MPO huma mitmuma mill-fabbrika-?

Il-massa-illustrar 12-il fibra jew aktar f'ferrule MT wieħed għall-ġeometrija meħtieġa mill-IEC 61755 huwa diffiċli li jsir b'mod affidabbli fil-qasam. It-terminazzjoni tal-fabbrika b'100% inserzjoni-telf u ritorn-ittestjar tat-telf għal kull fibra hija aktar konsistenti u orħos fuq skala.

L-MPO jaħdem mal-moduli QSFP-DD u OSFP?

Il-QSFP-DD u l-OSFPfatturi tal-formahuma speċifikazzjonijiet mekkaniċi u elettriċi; jekk jużawx interface MPO jiddependi fuq il-PMD speċifiku ġewwa l-modulu. Il-varjanti tal--fibra paralleli (SR4, SR8, DR4, DR8) jużaw MPO; varjanti duplex (FR, LR) jużaw LC jew CS.

Sommarju

Konnetturi MPO b'żigarella-strutturati mhumiex kunċett ta' kummerċjalizzazzjoni - huma rispons ta' inġinerija għar-realtajiet fiżiċi ta' drappijiet ottiċi densi paralleli-. Huma jaqilgħu posthom fejn l-għadd tal-fibra huwa għoli, l-ottiki paralleli jiddominaw, u l-assemblaġġi tal-fabbrika pre-terminati jagħmlu sens ekonomiku. Mhumiex tnaqqis-fis-sostituzzjoni tal-LC f'kull ambjent, u x-xogħol ta' inġinerija li jeħtieġu (polarità, baġitjar tal-IL, spezzjoni ta' tmiem-wiċċ, għażla tal-għadd-fiber) huwa reali.

Għat-timijiet li qed jippjanaw bini ta '400G jew 800G, il-punt tat-tluq it-tajjeb huwa l-inventarju tal-link: kemm-il korsiji għal kull port, liema tip ta' transceiver, liema jilħqu, liema tarf-lustrar tal-wiċċ, liema metodu ta 'polarità. Minn hemm, MPO-12, MPO-16, jew MPO-24 - u t-trunks, cassettes, u jumpers li jaqblu - issir deċiżjoni ħafna aktar ċara.
