Għarfien

Is-saff tal-korazza huwa l-parti ta 'kejbil tal-fibra ottika ta' barra li jiddeċiedi jekk ir-rabta tiegħek tibqax ħaj ħames snin ta 'ħamrija tal-blat, annimali gerriema bil-ġuħ, ċpar tal-melħ, jew backhoe traskurat. Agħżel l-armatura ħażina u inti jew tħallas żejjed għall-azzar li ma kellekx bżonn, jew tiffranka ftit ċenteżmi għal kull metru u tgħaqqad il-kejbil lura flimkien kull staġun imxarrab.

Din il-gwida taqsam il-lista tal-materjal u t-tabelli tal-kodiċi u twieġeb il-mistoqsija li x-xerrejja fil-fatt jistaqsu:liema materjal tal-armatura, u liema kodiċi tal-mudell, jaqbel mar-rotta tiegħi?Aħna nimxu permezz tal-metall vs. mhux-armatura tal-metall, aqra l-kodiċi taċ-ċifri ġewwa ismijiet bħalGYTA23jewGYFTY63, u mmappja kull tip ta' armatura għal ambjenti diretti ta' dfin, fl-ajru, għall-annimali gerriema-suxxettibbli, u għall-korrużjoni-tqil.

X'jagħmel fil-fatt is-Saff tal-Armor

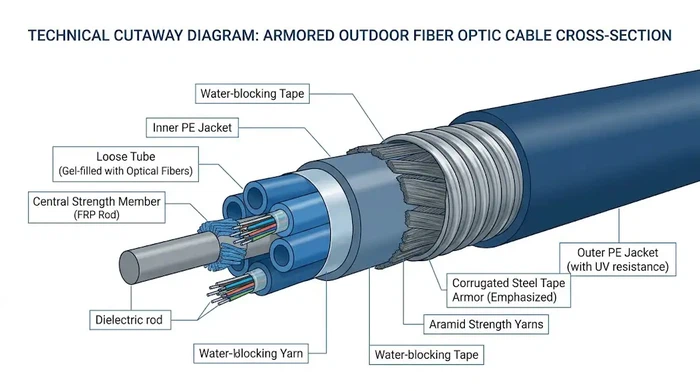

Ġewwa kejbil tal-fibra ta 'barra, is-saff ta' l-armatura joqgħod bejn il-kisja ta 'ġewwa (jew wrap tal-qalba) u l-ġakketta ta' barra. Ix-xogħol tiegħu huwa idjaq milli n-nies jassumu - mhuwiex saff ta' "protezzjoni" ġenerali, huwabarriera ta' tgħaffiġ, gidma u-impatt laterali. It-tagħbija tat-tensjoni hija mmaniġġjata mill-membru tas-saħħa (virga FRP jew wajer tal-azzar fil-qalba), u l-umdità hija mmaniġġjata mill-ilma-tejp li jimblokka l-materjali u l-ġakketta. L-armatura hija speċifikament hemm biex twaqqaf l-annimali gerriema, il-blat u t-tgħaffiġ mekkaniku.

Minħabba dak ir-rwol dejjaq, l-għażla tal-korazza hija kważi kompletament immexxija minnambjent ta 'installazzjoni- mhux skont l-għadd tal-fibra, mhux skont il-bandwidth. Ir-referenza internazzjonali rilevanti hija l-IEC 60794 familja ta 'standards tal-kejbil ottiku, b'supplimenti reġjonali bħall-YD/T 908 taċ-Ċina (li huwa minn fejn jiġu l-kodiċi tal-armatura numerika f'dan l-artikolu). A walkthrough aktar dettaljata tal-sħiħstruttura tal-kejbil tal-fibra ottika mill-qalba sal-għanthuwa disponibbli separatament.

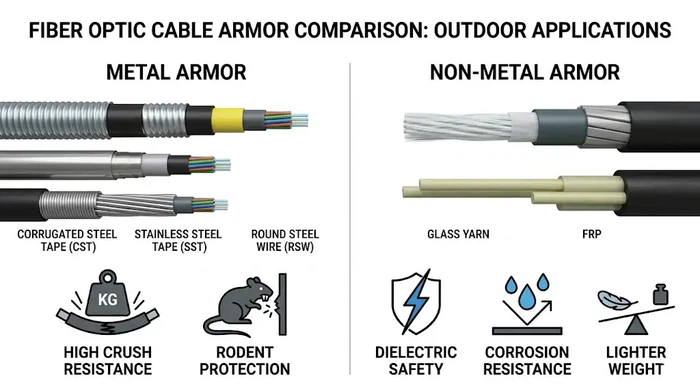

Metall vs. Non-Armor tal-Metal: Liema Waħda Taqbel is-Sit Tiegħek?

Kważi kull cable blind ta 'barra jaqa' f'waħda minn żewġ familji. L-għażla rari hija dwar "qawwa" fl-astratt - hija dwar jekk ir-rotta tittollerax il-metall.

Armatura tal-metall (tejp tal-azzar, tejp tal-istainless steel, wajer tond tal-azzar)

Agħżel armatura tal-metall meta l-kejbil ikun midfun, jinġibed minn kanal tal-blat, jew jgħaddi minn żoni bi pressjoni dokumentata ta 'annimali gerriema. It-tejp tal-azzar korrugat huwa l-istandard u l-irħas għażla li tgħaddi l-aktar speċifikazzjonijiet diretti-dfin. It-tejp ta 'l-istainless steel jiswa aktar iżda jibqa' jaħdem fl-arja mielħa, impjanti kimiċi, u ħamrija kostali fejn l-azzar galvanizzat ordinarju jinfed u jittaqqab fi żmien ftit snin. Wajer tond ta' l-azzar (saff wieħed jew doppju) huwa riżervat għal applikazzjonijiet ta' -baħar fond, ta' xmajjar-, jew ta' ġbid estremi-.

Evita l-armatura tal-metall fejn għandek bżonn taħdem b'mod parallel ma' linji ta' vultaġġ għoli-(kurrent indott huwa periklu reali fuq medda twila), ħdejn radar jew tagħmir sensittiv għall-EMI-, jew fejn l-espożizzjoni għas-sajjetti hija għolja u r-rotta m'għandha l-ebda skema ta' ert affidabbli - li hija l-problema eżattail-kejbils kollha-dielettriċi li jappoġġaw waħedhom-(ADSS).kienu ddisinjati biex isolvu.

Armatura mhux tal--metall (ħajt tal-ħġieġ, virga FRP, ħajt tal-aramid)

L-armatura mhux-tal-metall hija eħfef, kompletament dielettrika, u sorprendentement effettiva kontra l-annimali gerriema meta mqabbla ma 'FRP iebes jew saff tal-ħjut tal-ħġieġ-li jirreżisti l-penetrazzjoni tas-snien. Hija l-għażla t-tajba għal meded ta 'l-ajru ħdejn il-linji ta' l-enerġija, għal ċentru tad-dejta u risers tal-bini, għal substations, u kullimkien l-installatur irid jaqbeż il-hardware ta 'l-ert għal kollox. Il-kummerċ-off huwa reżistenza għat-tgħaffiġ aktar baxxa minn azzar korrugat, għalhekk kejbils armati mhux-tal-metall ġeneralment mhumiex speċifikati għal dfin dirett f'ħamrija tal-blat.FRP bħala materjal ta 'rinforz u armaturagħandu l-pakkett tal-prestazzjoni tiegħu stess ta 'min jifhem qabel ma jispeċifikaha.


Tqabbil ta 'malajr tal-Materjal tal-Armatura

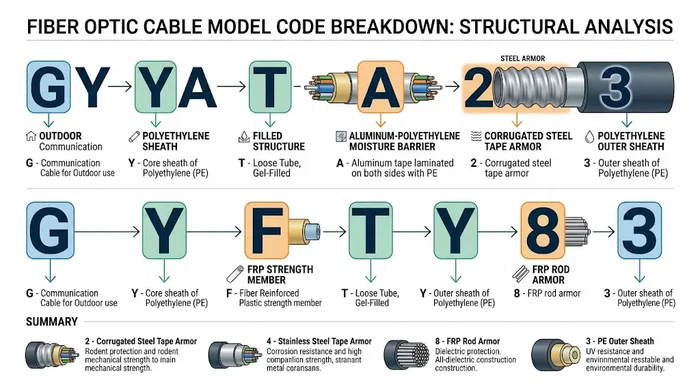

Kif taqra l-Kodiċi Armor f'Numru tal-Mudell tal-Cable

Fis-sistema tal-ismijiet tal-oriġini Ċiniża-(YD/T 908), li hija riflessa b'mod wiesa' madwar l-Asja-Paċifiku u f'ħafna speċifikazzjonijiet tal-esportazzjoni, mudell ta' kejbil ottiku jispiċċa b'ċifra waħda jew tnejn li jiddeskrivu l-korazza u l-għant ta 'barra. Il-it-tieni-sa-l-aħħar ċifra hija l-armatura; l-aħħar ċifra hija l-għant ta 'barra. Referenza rapida:

• 0 jew ebda simbolu- ebda armatura. Eżempju:GYTA(aluminju-tejp-magħqud, mingħajr armatura),GYTS04(tejp tal-azzar laminat barriera tal-umdità, l-ebda armatura separata, ġakketta PE).
• 1- armatura tat-tubu tal-azzar. Eżempju:GYTA13.
• 2- tejp tal-azzar immewweġ (immewwġin). Eżempju:GYTA23, il-workhorse għal rotot ġenerali fil-beraħ.
• 3- Wajer tal-azzar tond b'saff wieħed-. Eżempju:GYTA33.
• 33- wajer ta' l-azzar tond b'saff doppju-(taqsam taħt il-baħar u x-xmajjar). Eżempju:GYTA333.
• 4- tejp tal-istainless steel. Eżempju:GYTA43- il-go-għal annimali gerriema tqal u ambjenti kemmxejn korrużivi.
• 5- tejp tal-azzar miksi bil-kromju-. Eżempju:GYTA53.
• 6- korazza tal-wajer mhux tal--metall. Eżempju:GYFTY63.
• 7- korazza tat-tejp mhux-tal-metall. Eżempju:GYFTY73.
• 8- korazza tal-vireg mhux-tal-metall (FRP). Eżempju:GYFTY83.
• 88- doppju-saff mhux-virga tal-metall. Eżempju:GYFTY883.

Shortcut prattiku: jekk il-mudell jibda bilGYFTY, il-kejbil huwa kompletament mhux-metalliku u dak li ġej se jkun kodiċi ta' armatura mhux-metalliku (6, 7, 8, jew 88). Jekk jibda bilGYTAjewGYTS, il-kejbil għandu elementi metalliċi u ċ-ċifra tal-korazza tkun 1–5. Iċ-ċifra tal-għant ta 'barra li ġej hija tipikament 3 (PE) jew 53 (PE + ġakketta mgħarrqa tat-tejp tal-azzar-). Għal ħarsa aktar profonda lejn il-Struttura GYFTA53 u għaliex hija favorita għal dfin dirett, in-nota teknika marbuta tkopri l-kostruzzjoni tal-ġakketta doppja-fid-dettall.

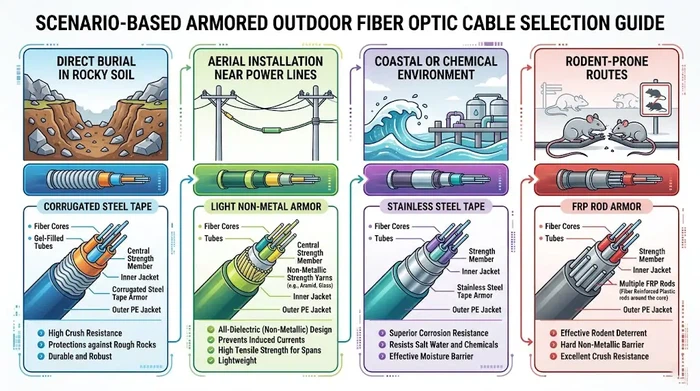

Tagħżel Armor skond ix-Xenarju

L-aħjar armatura għall-kejbil tal-fibra ottika tad-dfin dirett

Għad-dfin dirett, il-kejbil għandu jgħix mill-kompattazzjoni tal-backfill, it-tagħbijiet tal-punti tal-ġebel, il-moviment tal-art, u - fil-biċċa l-kbira tar-rotot rurali u fit--r-rotot fit-tul - tal-attività tal-gerriema. It-tweġiba default hija aġakketta doppja-, tejp tal-azzar korrugat armoredkostruzzjoni bħal GYTA53 jew GYFTA53 (l-aħħar meta jkollok bżonn bini kompletament dielettriku). Rotot f'ħamrija niexfa u bil-blat kultant iżidu għal armatura tal-wajer tonda-. L-għażla tal-prodott għal din il-kategorija tgħix taħt tagħnadirett-difnu kejbil tal-fibra ottikalinja.

Liema armatura għandha tuża l-kejbil tal-fibra tal-ajru?

Il-firxiet ta' l-ajru m'għandhomx bżonn protezzjoni tat-tgħaffiġ - xejn mhu qed jagħfas fuq il-kejbil - għalhekk l-armatura tal-metall tqil ġeneralment tkun eċċessiva u żżid il-piż li jġiegħel medda iqsar u ħardwer itqal. Ħafna rotot ta 'l-ajru jmorru magħhomkorazza mhux-tal-metall(ħajt tal-ħġieġ jew virga FRP) jew l-ebda armatura, bis-saħħa mmaniġġjata mill-istruttura ta' appoġġ waħedha-(figura-8 messaġġier jew ADSS). L-eċċezzjonijiet huma ġirjiet mill-ajru f'ħabitat dens tal-annimali gerriema u tranżizzjonijiet mill-ajru-għa-taħt l-art, li jistgħu jiġġustifikaw kejbil tal-ajru armat b'tejp tal-azzar ħafif. Tqassim tal-konfigurazzjonijiet huwa disponibbli fil-kejbil tal-fibra ottika tal-ajrukategorija.

Korazza-reżistenti għall-gerriema: metall jew mhux-metall?

It-tnejn jaħdmu, u l-mistoqsija aħjar hijaliema gerriema. Kontra l-firien u l-ġrieden, it-tejp ta 'l-azzar korrugat jew it-tejp ta' l-istainless steel huwa effettiv ħafna minħabba li s-snien ma jistgħux iħaffru faċilment il-korrugazzjoni. Kontra annimali gerriema akbar u gnawing persistenti (porcupines, xi speċi ta 'squirrel), tejp ta' l-istainless steel jaqbeż l-azzar galvanizzat minħabba li l-wiċċ jibqa 'lixx u ma jissaddadx f'punti dgħajfa. L-armatura tal-vireg tal-FRP mhux tal--metall taħdem ukoll fit-testijiet tal-gidma tal-laboratorju u tintuża b'mod estensiv f'reġjuni li jippreferu kejbils dielettriċi, iżda ġeneralment teħtieġ kostruzzjoni eħxen biex tqabbel l-azzar fuq ir-reżistenza għall-gidma. Dedikatkejbil tal-fibra ottika kontra l--annimali gerriemadisinji jgħaqqdu ż-żewġ approċċi. Japplikaw limiti - l-ebda armatura ma hija "prova ta' annimali gerriema-," reżistenti biss għall-gerriema-, u materjal tal-ġakketta, kopertura tal-korazza jikkoinċidu, u fond tal-installazzjoni kollha jaffettwaw ir-riżultati fid-dinja reali-.

Korazza ta'-korrużjoni għal siti kostali u kimiċi

Iċ-ċpar tal-melħ, il-ħamrija aċiduża, u l-ambjenti kimiċi industrijali jqassru l-ħajja tal-armatura tal-azzar galvanizzat b'mod sinifikanti. Żewġ għażliet jaħdmu: tejp tal-istainless steel (kodiċi 4) għal rotot li għadhom jeħtieġu protezzjoni mit-tgħaffiġ tal-metall, jew kostruzzjoni kompletament mhux-tal-metall (serje GYFTY-) għal siti fejn il-metall huwa jew mhux mixtieq jew mhux meħtieġ. Tejp tal-azzar miksi bil-kromju-(kodiċi 5) joqgħod bejn it-tnejn kemm fuq l-ispiża kif ukoll fuq il-prestazzjoni tal-korrużjoni.


Xenarju-għall--Mudell ta' Għażla Mgħaġġla

Żbalji Komuni li għandhom jiġu evitati

• Tispeċifika armatura tqila għal ġirjiet mill-ajru.Iżżid il-piż, tqassar it-tul tal-medda permissibbli, u ġġiegħel hardware ta 'sospensjoni itqal mingħajr ma żżid protezzjoni sinifikanti.
• L-użu ta' tejp tal-azzar galvanizzat f'ambjenti taċ-ċpar-melħ.Fi żmien 3-5 snin il-ħofor tal-korazza, issegwi d-dħul tal-ilma, u l-attenwazzjoni tibda tixgħel. Speċifika l-istainless steel jew mur dielettriku.
• Jekk wieħed jassumi "armatura" tfisser "prova- għall-annimali gerriema."Huwa ma. Il-kopertura tal-korazza, il-koinċidenza, l-ebusija tal-ġakketta, u l-fond tal-installazzjoni kollha huma importanti. Jekk rotta tkun magħrufa attività għolja ta' annimali gerriema, speċifika kejbil ittestjat għal standard rikonoxxut ta' reżistenza għall-annimali gerriema-u ikkunsidra l-fond u l-kondjuwit tad-dfin.
• Injorat is-sajjetti u r-riskju tal-kurrent indott-fuq ġirjiet twal metalliċi paralleli mal-linji tal-elettriku.Jekk l-ert huwa inċert, default għal dielettriku.

FAQ

Il-kejbil tal-fibra tal-ajru jeħtieġ armatura?

Fil-biċċa l-kbira tar-rotot, l-ebda - jew biss armatura ħafifa mhux-tal-metall. Kejbils ta 'l-ajru mhumiex soġġetti għal tgħaffiġ, għalhekk ir-raġuni ewlenija biex iżżid l-armatura hija l-ħsara ta' annimali gerriema jew għasafar fuq medda speċifika. A ADSS sempliċi jew kejbil figura-8 huwa biżżejjed għall-maġġoranza tal-installazzjonijiet.

X'inhi d-differenza bejn it-tejp tal-azzar u l-armatura tat-tejp tal-istainless steel?

Il-prestazzjoni mekkanika hija simili. Id-differenza reali hija l-imġieba tal-korrużjoni: it-tejp tal-azzar galvanizzat huwa irħas u fin għall-biċċa l-kbira tal-ħamrija interna, mhux-korrużiva; tejp ta 'l-istainless steel jiswa aktar iżda jżomm f'ambjenti kostali, kimiċi u mxarrba b'mod persistenti, u jaħdem aħjar kontra annimali gerriema aggressivi maż-żmien.

Xi jfisser fil-fatt it-"23" f'GYTA23?

It-"2" huwa l-kodiċi tal-korazza (tejp tal-azzar immewweġ / immewwġin), u "3" huwa l-kodiċi tal-għant ta 'barra (polyethylene). Allura GYTA23 huwa kejbil maħlul-tubu, aluminju-tejp-magħqud b'armatura ta 'tejp tal-azzar korrugat u ġakketta ta' barra PE - wieħed mill-aktar kejbils diretti-dfin u kanali komuni fis-servizz.

Nista' nuża kejbil korazzat mhux-tal-metall għad-dfin dirett?

Iva, f'ħafna każijiet - GYFTA53 (b'membri ta' saħħa mhux-tal-metall) u GYFTY83 huma mibnija għaliha. Huma jinnegozjaw ammont żgħir ta 'reżistenza għat-tgħaffiġ għal imġieba dielettrika sħiħa, li hija ppreferuta ħdejn infrastruttura ta'-vultaġġ għoli jew f'żoni suxxettibbli għas-sajjetti-b'ert inċert.

Fejn nista' nsib id-definizzjonijiet uffiċjali ta' dawn il-kodiċijiet tal-armatura?

Is-sistema tal-kodiċi numeriku ġejja minn YD/T 908 (l-istandard tal-industrija taċ-Ċina għad-deżinjazzjoni tat-tip tal-kejbil ottiku), li hija allinjata b'mod ġenerali mal-Serje IEC 60794fuq kejbils tal-fibra ottika. Għal materjali u terminoloġija tad-dimensjoni, ilRakkomandazzjonijiet tal-ITU-Tfuq kejbils tal-fibra ottika huma r-referenza internazzjonali.

Ħidma Ma 'Manifattur tal-Cable fuq l-Għażla ta' Armor

L-għażla tal-korazza tidher qisha deċiżjoni tal-katalgu, iżda fuq proġetti reali normalment tiġi fi tliet inputs li l-manifattur jeħtieġ mingħandek: (1) il-metodu ta 'installazzjoni u l-ambjent - midfun, kanal, ajru, sottomarin, kostali, substation; (2) il-profil tal-annimali gerriema u tal-annimali selvaġġi tar-rotta; u (3) jekk ir-rotta tmurx parallela mal-infrastruttura tal-enerġija jew minn żoni sensittivi tal-EMI-. B'dawk it-tliet tweġibiet, fornitur kwalifikat jista' jnaqqas il-mudell għal żewġ jew tliet għażliet u jikkwota kontra standards rikonoxxuti.

Hengtong timmanifattura l-firxa sħiħa ta 'kejbils armati ta' barra koperti hawn fuq - azzar korrugat, azzar li ma jissaddadx, wajer tond, virga FRP, u kostruzzjonijiet tal-ħjut tal-ħġieġ-ħjut - u tfornihom kontra l-ispeċifikazzjonijiet IEC 60794 u YD/T 908. Fejn proġett ikollu taħlita mhux tas-soltu ta' restrizzjonijiet (pereżempju, dielettriku + gerriema tqil + medda twila ta' l-ajru),strutturi tal-kejbil-inġinerija appostahuma disponibbli b'rapporti ta' prestazzjoni speċifiċi tal-proġett-.
