Għarfien

G.657.A1 hija fibra b'modalità unika liwja-insensittiva- definita minnRakkomandazzjoni ITU-T G.657, iddisinjat għal raġġ ta' liwja minimu ta' 10 mm filwaqt li jibqa' kompletament konformi ma' G.652.D.Jintuża ħafna f'netwerks ta' aċċess FTTH, fil--kejbils tal-bini, u patching tad-distribuzzjoni - kullimkien l-installaturi jeħtieġu tolleranza aħjar tal-liwja minn fibra standard mingħajr ma tiġi sagrifikata l-interoperabbiltà tan-netwerk.

Din il-gwida tkopri l-ispeċifikazzjonijiet tekniċi tal-fibra G.657.A1, kif tqabbel ma 'G.657.A2 u G.652.D, fejn taħdem l-aħjar, u kif tiddeċiedi jekk taqbilx mal-iskjerament tiegħek.

X'inhu G.657.A1 Fiber?

G.657.A1 jappartjeni għall-Kategorija A tal-istandard ITU-T G.657 - il-kategorija ottimizzata għal telf imnaqqas ta' makroliwi meta mqabbel ma'G.652.D fibra, filwaqt li żżomm l-istess proprjetajiet ta 'trażmissjoni u interkonnessjoni. Skont l-edizzjoni attwali tal-istandard (ITU-T G.657, Awwissu 2024), il-fibri tal-Kategorija A huma subsett ta 'G.652.D, li jfisser li jistgħu jiġu skjerati fi kwalunkwe netwerk fejn huwa speċifikat G.652.D.

Is-subkategorija "A1" tappoġġja speċifikament raġġ minimu ta' liwja tad-disinn ta' 10 mm. F'dak ir-raġġ (dawra waħda f'1550 nm), it-telf massimu permissibbli ta 'makroliwi huwa 0.75 dB; f'raġġ ta '15 mm b'għaxar dawriet f'1550 nm, il-limitu huwa 0.25 dB. Dawn in-numri jirrappreżentaw bejn wieħed u ieħor titjib għaxar darbiet fuq il-fibra standard G.652.D f'raġġi ta 'liwja ekwivalenti.

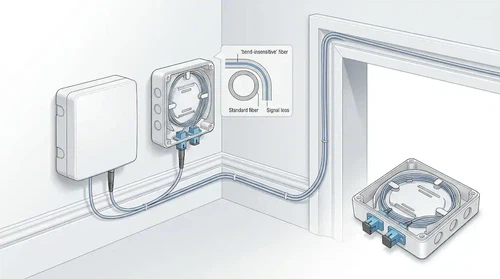

Fil-prattika, dan ifisser li G.657.A1 jieħu ħsieb it-tip ta’ rotta li jseħħ fil-kabinetti tad-distribuzzjoni tal-aċċess, mogħdijiet ta’ riser, terminali immuntati mal-ħajt-, u xenarji ta’ kompartimenti ta’ patching - fejn il-fibra trid tinnaviga fil-kantunieri u spazji ristretti li jimbuttaw konvenzjonalifibra b'modalità unikalil hinn mit-tolleranza tal-liwja affidabbli tagħha.

G.657.A1 Speċifikazzjonijiet Tekniċi f'daqqa t'għajn

Sors:Rakkomandazzjoni ITU-T G.657 (08/2024)u l-ITU-T G.657 flyer informattiv tal-fibra.

G.657.A1 vs G.657.A2 vs G.652.D: Differenzi Ewlenin

Waħda mill-aktar mistoqsijiet komuni mill-pjanifikaturi tan-netwerk hija jekk tispeċifikax A1, A2, jew tibqax bl-istandard G.652.D. It-tweġiba tiddependi fuq il-kundizzjonijiet tal-liwja li l-iskjerament tiegħek fil-fatt jinvolvi - mhux fuq liema fibra tidher l-aħjar fuq il-karta.

Id-differenza ta '2.5 mm bejn A1 (10 mm) u A2 (7.5 mm) tista' tidher żgħira fuq folja ta 'speċifikazzjoni, iżda hija importanti fil-livell ta' installazzjoni. F'riser standard multi-dwelling unit (MDU) jew kabinett tad-distribuzzjoni b'densità moderata tal-kejbil, ir-raġġ ta '10 mm ta' A1 huwa tipikament suffiċjenti. Il-fibra tista 'rotta madwar il-kantunieri, permezz ta' gwidi tal-kejbil, u fi trejs ta 'splice mingħajr ma taqbeż il-limiti ta' telf tagħha.

A2 issir l-għażla aktar b'saħħitha meta l-fibra trid tiġbor sewwa ġewwa kaxxi ONT immuntati mal-ħajt-żgħar, tinnaviga terminali tal-ħruġ kompatti, jew tgħix fl-ambjent dens ta' patching ta' għadd għoli-fibra-ċentru tad-datafejn il-liwjiet tal-kejbil normalment jaqgħu taħt l-10 mm. Fl-edizzjoni tal-2024 tal-istandard, l-ITU-T għaqqad il-Kategorija B2 ta' qabel f'A2, u dan jirrifletti ċ-ċaqliq tal-industrija lejn A2 bħala l-għażla tal--għal dawn l-ambjenti aktar stretti.

Għal netwerks b'routing sempliċi - twil barra-ġirjiet tal-pjanti, linji tat-trunk ibbażati fuq kanali-, jew kwalunkwe mogħdija fejn il-fibra x'aktarx ma tiltaqax ma' liwjiet taħt 30 mm - standard G.652.D jibqa' perfettament adegwat u ħafna drabi huwa l-aktar għażla kost-effettiva.

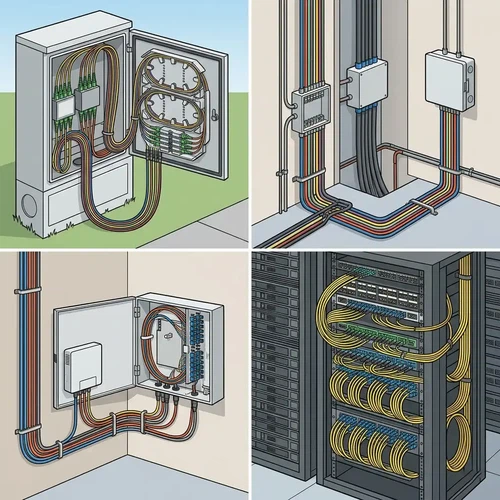

Fejn Jintuża l-Fibra G.657.A1

Netwerks ta' Aċċess FTTH

Il-fibra G.657 kienet oriġinarjament żviluppata biex tissodisfa t-talbiet ta 'netwerks ta' aċċess ottiku broadband. L-istandard ITU-T jorbot espliċitament il-fibra tal-Kategorija A mal-iskjerament FTTH, fejn id-distribuzzjoni ta'-densità għolja ta'qatra kejbilsu l-ħafna punti ta 'tqandil bejn l-uffiċċju ċentrali u l-abbonat jeħtieġu fibra li tittollera tgħawwiġ ripetut mingħajr telf ta' sinjal inaċċettabbli. G.657.A1 jindirizza dan billi jipprovdi prestazzjoni ta' makroliwi bejn wieħed u ieħor għaxar darbiet aħjar minn G.652.D, skont il-materjal informattiv tal-ITU-T.

Fil--Bini Rotot u Riser Cableling

Ġewwa l-bini, il-mogħdijiet tal-fibra spiss jgħaddu minn risers stretti, iduru minn kanali tal-kuritur, u jispiċċaw f'kaxxi tal-ħajt kompatti. L-istandard ITU-T jinnota li spazju limitat u manipulazzjoni frekwenti tal-kejbil f'dawn l-ambjenti jitolbu fibra li tiffavorixxi l-operatur-b'sensittività baxxa għall-liwi. G.657.A1 ilbiesicabling riser, distribuzzjoni tal-kuritur, u wajers vertikali tal-MDU - fejn raġġ ta' liwja ta' 10 mm jipprovdi biżżejjed marġni għall-immaniġġjar normali tal-installazzjoni.

Kabinetti tad-Distribuzzjoni u Żoni ta' Patching

Pannelli tal-garża tal-uffiċċju ċentrali, kabinetti tat-toroq, u ċentri tad-distribuzzjoni tal-fibra jinvolvu ġestjoni densa tal-kejbils. Meta għexieren jew mijiet ta 'fibri jaqsmu kompartiment wieħed, fibri individwali inevitabbilment jieħdu liwjiet aktar qawwija madwar gwidi tal-kejbil u organizzaturi splice. Il-fibra A1 tnaqqas ir-riskju ta 'attenwazzjoni elevata f'dawn l-ambjenti mingħajr ma teħtieġ il-grad A2 aktar strett (u kultant aktar għali).

Kejbil tan-Netwerk tad-Datacentre

Ir-reviżjoni ta' Awwissu 2024 tal-ITU-T G.657 estendiet formalment l-ispazju tal-applikazzjoni għall-fibra tal-Kategorija A biex tinkludi netwerks tad-datacentre. Fil-kejbils strutturati fi ħdan xtillieri u patch panels, il-fibra insensittiva tal-liwja- tgħin biex iżżomm l-integrità tas-sinjal anke meta l-kejbils jiġu mgħoddija minn trejs tal-ġestjoni tal-kejbils stretti.

Benefiċċji tal-Fibra G.657.A1

Tolleranza prattika tal-liwja għall-biċċa l-kbira tal-iskjeramenti tal-aċċess.G.657.A1 ma jimmirax li jkun l-aktar fibra aggressiva liwja-insensittiva - li jappartjeni għaliha r-rwolG.657.B3bir-raġġ minimu ta' 5 mm tiegħu. Minflok, A1 jagħti biżżejjed reżiljenza tal-liwja għall-maġġoranza tax-xenarji ta' aċċess, distribuzzjoni, u fil--bini, li huwa dak li jagħmilha adottata b'mod wiesa'.

Interoperabbiltà sħiħa G.652.D.Minħabba li l-fibri A1 huma subsett ta 'G.652.D, huma jgħaqqdu u jgħaqqdu ma' infrastruttura eżistenti G.652.D mingħajr penali addizzjonali ta 'telf. Għall-operaturi li jaġġornaw porzjonijiet ta' netwerk eżistenti, dan ifisser li l-fibra A1 tista' tiġi introdotta fit-tarf tal-aċċess mingħajr ma tissostitwixxi l-fibra tat-trunk jew tinbidel il-proċeduri tat-twaħħil.

Riskju ta' installazzjoni mnaqqas.Id-dokumentazzjoni tal-ITU-T tiddeskrivi l-fibra G.657 bħala li tippermetti installazzjoni aktar faċli għall-inġinier-b'inqas xogħol mill-ġdid, kabinetti iżgħar, u kompartimenti aktar stretti. F'kundizzjonijiet tal-post - fejn il-mogħdijiet tal-kejbil mhux dejjem jaqblu ma' tpinġijiet tad-disinn - dan jissarraf f'inqas call-backs għal kwistjonijiet ta' attenwazzjoni kkawżati minn liwjiet involontarji waqt l-installazzjoni.

Operazzjoni ta'-spettru sħiħ.A1 jappoġġja l-meded O, E, S, C, u L (1260–1625 nm), li jfisser li jaħdem mas-sistemi attwali GPON, XGS-PON, u WDM-PON tal-ġenerazzjoni li jmiss mingħajr restrizzjonijiet ta' wavelength.

Kif Agħżel: G.657.A1, A2, jew G.652.D?

L-għażla tal-fibra għandha ssegwi l-iskjerament, mhux bil-maqlub. Hawn hu qafas prattiku ta' deċiżjoni:

Agħżel G.652.D meta:

• Ir-rotot tal-kejbil tiegħek huma f'kanali, trinek, jew medda ta' l-ajru mingħajr liwjiet stretti taħt it-30 mm.
• In-netwerk huwa fil-biċċa l-kbira tal--long-haul jew tal-metro trunk.
• L-ottimizzazzjoni tal-baġit hija s-sewwieq primarju u t-tolleranza tal-liwja mhix ta 'tħassib.

Agħżel G.657.A1 meta:

• Qed tiskjeraFTTHnetwerks ta' distribuzzjoni u qatra fejn il-fibra tgħaddi minn kabinetti, risers, u hardware immuntat mal-ħajt-.
• Ir-rotot tal-kejbil tiegħek jinkludu liwjiet fil-medda ta' 10–15 mm - komuni fil-kabinetti tad-distribuzzjoni u l-kejbils ta' ġewwa.
• Għandek bżonn kompatibilità b'lura sħiħa ma 'netwerk eżistenti G.652.D.
• L-ekwipaġġi tal-installazzjoni jaħdmu fi spazji moderatament ristretti iżda mhux punti ta' terminazzjoni ultra-kompatti.

Agħżel G.657.A2 meta:

• Il-fibra għandha tiġbor ġewwa kaxxi ONT żgħar, ħwienet tal-ħajt kompatti, jew pannelli tal-garża ta'-densità għolja fejn il-liwjiet ta' rutina jaqgħu taħt l-10 mm.
• Qed tibni interkonnessjoni ta' ċentru tad-dejta ta'-fiber-għoli b'ġestjoni stretta ħafna tal-kejbils.
• L-iskjerament jinvolvi assemblaġġi-konnettorizzati minn qabel jew kejbil-terminat mill-fabbrika li għandu jgħix f'coiling issikkat waqt il-ħażna u l-immaniġġjar.

Żball komuni ta' akkwist huwa li tispeċifika A2 fuq netwerk kollu "fil-każ," meta l-aħħar 50–100 metru biss ta' drop cable u l-punt tat-terminazzjoni fil-fatt jiltaqgħu ma' liwjiet taħt l-10 mm. Approċċ aktar kost-effettiv huwa li tuża A1 għas-segment tad-distribuzzjoni u tirriżerva A2 għat-terminazzjoni tal-abbonat, fejn it-tight coiling huwa kkonċentrat.

Jista' G.657.A1 jissostitwixxi G.652.D?

Teknikament, iva - fi kwalunkwe netwerk fejn huwa speċifikat G.652.D, G.657.A1 jista 'jintuża bħala sostituzzjoni diretta minħabba li jissodisfa r-rekwiżiti kollha ta' G.652.D filwaqt li jżid prestazzjoni aħjar tal-liwja. L-istandard ITU-T huwa espliċitu fuq dan il-punt: Il-fibri tal-Kategorija A għandhom l-istess proprjetajiet ta' trażmissjoni u interkonnessjoni bħal G.652.D.

Jekk is-sostituzzjoni ta' G.652.D b'A1 tagħmilx sens prattiku jiddependi fuq l-iskjerament. Għal ġirjiet twal barra-trunk tal-pjanti fejn il-fibra qatt ma tiltaqa 'ma' liwjiet stretti, l-aġġornament għal A1 iżid l-ispiża mingħajr ma jżid il-valur. Għad-distribuzzjoni tal-aċċess,kejbils ta' ġewwa, u kwalunkwe mogħdija li tidħol f'bini jew kabinett, l-aġġornament ħafna drabi jkun utli għaliex inaqqas ir-riskju ta' attenwazzjoni relatata mal-liwja- waqt u wara l-installazzjoni.

FAQ

Liema raġġ tal-liwja jappoġġja G.657.A1?

G.657.A1 huwa ddisinjat għal raġġ ta' liwja minimu ta' 10 mm. F'dak ir-raġġ (dawra waħda, 1550 nm), it-telf massimu permissibbli tal-makroliwi huwa 0.75 dB. F'raġġ ta '15 mm aktar moderat b'għaxar dawriet, il-limitu ta' telf jinżel għal 0.25 dB f'1550 nm.

G.657.A1 huwa kompatibbli ma' G.652.D?

Iva. G.657.A1 huwa kompletament konformi ma' G.652.D - huwa definit bħala subsett ta' G.652.D fl-istandard ITU-T. Dan ifisser li l-fibra A1 tista 'tiġi spliced ​​u konnessa ma' fibra G.652.D eżistenti mingħajr telf addizzjonali jew kwistjonijiet ta 'kompatibilità.

X'inhi d-differenza bejn G.657.A1 u G.657.A2?

Id-differenza primarja hija raġġ minimu tal-liwja: A1 jappoġġja 10 mm filwaqt li A2 jappoġġja 7.5 mm. A2 għandu wkoll telf ta 'makroliwi b'mod sinifikanti aktar baxx f'raġġi ekwivalenti - pereżempju, 0.10 dB biss kull dawra f'10 mm (1550 nm) meta mqabbel ma' 0.75 dB ta 'A1. It-tnejn huma kompletament konformi ma' G.652.D. Għal paragun aktar profond, ara l-gwida tagħna dwarid-differenzi bejn G.657.A1 u G.657.A2.

G.657.A1 huwa adattat għal FTTH?

G.657.A1 ġie żviluppat speċifikament għall-użu ta' FTTH u netwerk ta' aċċess. Huwa jimmaniġġja l-liwjiet moderati misjuba fil-kabinetti tad-distribuzzjoni, risers tal-bini, u rotot tal-kejbil tal-qatra. Għall-punt tat-terminazzjoni tal-abbonat - fejn il-coils tal-fibra ġewwa kaxxi ONT żgħar - xi operaturi jippreferu A2 għat-tolleranza tal-liwja aktar stretta tiegħu.

Meta għandi nuża G.657.B3 minflok G.657.A1?

G.657.B3 isostni raġġ ta' liwja minimu ta' 5 mm biss u huwa maħsub għal distanzi qosra ħafna (taħt 1,000 m) fit-tmiem tan-netwerks ta' aċċess - partikolarment ġewwa bini, bini, u għal interkonnessjoni ottika fiċ-ċentri tad-dejta. Madankollu, fibri B3 mhumiex kompletament konformi ma 'G.652.D (huma kompatibbli iżda jistgħu jvarjaw f'dispersjoni kromatika u speċifikazzjonijiet PMD), għalhekk għandhom jintużaw biss f'segmenti qosra fejn it-tolleranza estrema tal-liwja hija essenzjali.

G.657.A1 jaħdem għall-kejbils taċ-ċentru tad-dejta?

Iva. L-edizzjoni tal-2024 tal-ITU-T G.657 estendiet b'mod espliċitu l-ispazju tal-applikazzjoni għall-fibri tal-Kategorija A biex jinkludu netwerks tad-datacentre. A1 huwa adattat għal kejbils strutturati u patching ta'-densità moderata. Għal ambjenti ta'-densità għolja ħafna ta' 400G/800G b'ġestjoni tal-kejbil estremament stretta, A2 jista' jkun jaqbel aħjar.
