Għaliex tuża ftth kejbil tal-qatra fuq ġewwa għall-bini?

Hawn dak li jiskopru l-maniġers tal-bini wara li l-ewwel installazzjoni tal-fibra tfalli: kejbils standard tal-fibra ta 'barra ma kinux iddisinjati għas-47 liwja, 12-il kantuniera stretta, u 3 xaftijiet vertikali li fil-fatt għandu l-bini tiegħek.

Rajt kuntratturi jiġbdu kejbils ta' barra-minn bini kummerċjali biss biex nara d-degradazzjoni tas-sinjali fi żmien 18-il xahar. Il-problema mhix il-fibra-li qed tuża l-arkitettura ħażina tal-kejbil għal ambjenti ta' ġewwa. Kejbils tal-waqgħa fuq ġewwa FTTH jeżistu minħabba li l-bini jitlob fiżika differenti minn arbli tal-ajru jew kondjuwits taħt l-art.

Is-suq globali tal-FTTH laħaq $ 56 biljun fl-2024, u kiber bi 12.4% kull sena (Grand View Research, 2024). Madankollu 30-40% tal-iskjerament tal-bini għadhom jużaw soluzzjonijiet ta' kejbil ibridi li joħolqu punti ta' falliment fit-tranżizzjonijiet ta' ġewwa u ta' barra. Din il-gwida teżisti għaliex l-għażla tat-tip ta 'kejbil korrett mill-ewwel jum tevita retrofits għaljin u tfixkil fis-servizz.

Il-Bini-Matriċi ta' Deċiżjoni Speċifika tal-Kejbil

Qabel ma tispeċifika kwalunkwe kejbil, trid tifhem fejn il-bini tiegħek qiegħed fil-pajsaġġ tal-iskjerament tal-fibra. Il-biċċa l-kbira tat-timijiet tal-akkwist jevalwaw il-kejbils b'mod lineari- billi jqabblu l-ispeċifikazzjonijiet fuq datasheets. Iżda l-bini mhumiex datasheets. Huma ambjenti kumplessi b'rekwiżiti konfliġġenti.

Aħseb fl-għażla tal-kejbil tal-qatra ta' ġewwa FTTH bħala problema tridimensjonali-:

Assi 1: Tip ta' Bini u Okkupazzjoni

Multi-Unitajiet ta' Abitazzjoni (MDUs): Appartamenti residenzjali, condos

Multi-Unitajiet ta' Kerrejja (MTUs): Bini ta' uffiċċji, kummerċjali b'użu mħallat-

Bini tal-Inkwilin Uniku-: kampus korporattivi, faċilitajiet edukattivi

Għan-Strutturi Mibnija: Ċentri tad-dejta, kura tas-saħħa, industrijali

Assi 2: Il-Komplessità tal-Mogħdija tal-Installazzjoni

Sempliċi: kondjuwit installat minn qabel, ġirjiet orizzontali<50m, minimal bends

Moderat: Taħlita ta 'kondjuwit u runs esposti, 2-4 sulari, liwjiet moderati

Complex: Vertical shafts, tight spaces, >5 sulari, infrastruttura legata

Extreme: Historic buildings, no pathways, >10 sulari, żoni sismiċi

Assi 3: Skeda tal-Kronoloġija tal--Proofing Futur

Terminu qasir-(5-10 snin): Speċifikazzjoni minima biex tissodisfa l-bżonnijiet attwali

Terminu-medju (10-20 sena): Ibbilanċja l-ispiża b'kapaċità ta' titjib

-Tul fit-tul (20-30 sena): Speċifikazzjoni massima għal xogħol mill-ġdid minimu

Permanenti: Ladarba-u-lest infrastruttura kritika

Dan joħloq kubu tad-deċiżjoni fejn il-bini tiegħek joqgħod fl-intersezzjoni ta 'tliet varjabbli. MDU għoli-b'mogħdijiet kumplessi li jeħtieġu ħajja ta' servizz ta' 20-sena teħtieġ cable fundamentalment differenti minn uffiċċju ta' żewġ sulari b'kondjuwit sempliċi u orizzont ta' ppjanar ta' 10 snin.

Il-matriċi mhix dwar kejbils "l-aħjar"-hija dwar it-tqabbil tal-fiżika tal-kejbil mal-bini tar-realtà.

Għaliex il-Fibra Standard Tfalli fl-Ambjenti tal-Bini

Ejja nindirizzaw in-nuqqas ta' ftehim fundamentali li jikkawża l-biċċa l-kbira tal-fallimenti tal-fibra fuq ġewwa.

Madwar 70% tal-problemi tad-dawl dgħajfa fin-netwerks FTTH iseħħu fit-taqsima tad-dar, minkejja li dan is-segment jirrappreżenta biss 1% tat-tul totali tal-link. Din l-anomalija statistika tiżvela xi ħaġa kritika: ambjenti ta 'ġewwa jeqirdu l-prestazzjoni tal-fibra permezz ta' mekkaniżmi li ma jeżistux barra.

Il-Problema Twisting Ħadd Ma Jitkellem

Meta l-kejbils tal-waqgħa FTTH jesperjenzaw brim, jirriżultaw f'telf addizzjonali sinifikanti. Jekk l-għoqod jintrabtu waqt il-brim, jew jekk il-kejbils huma soġġetti għal forzi esterni, it-telf addizzjonali jiżdied b'mod drammatiku. L-ittestjar fuq il-post juri li filwaqt li l-fibra G.657.A2 tieħu ħsieb ir-raġġ tal-liwja 'l isfel sa 7.5mm mingħajr telf, it-tidwir joħloq mikrofratturi fil-qalba tal-fibra li t-testijiet tal-liwja standard qatt ma jiskopru.

Kejbils ta' barra mdendlin bejn l-arbli ma jdawwarx-il-gravità żżommhom allinjati. Imma kejbils miġbuda minn ġo kondjuwiti tal-bini, imdawra madwar il-kantunieri, u mwaħħla b'rbit zip? Huma jduru kontinwament. Dik id-dawran ġentili ta '180 grad fil-kamra tas-server tiegħek? Huwa introduċa 3-4 rotazzjonijiet sħaħ f'ċirkwit ta' 10 metri.

Iċ-ċikliżmu tat-temperatura joqtol il-ġonot

Il-bini mhuwiex termalment stabbli. Il-kamra tas-server tiegħek tista' żżomm 72 grad F, iżda t-triq tal-kejbil tgħaddi minnha:

Spazji plenum mhux ikkondizzjonati (li jilħqu 95 grad F fis-sajf)

Ħitan ta’ barra (li jinżlu għal temperatura ambjentali ta’ barra)

Xaftijiet vertikali b'effett munzell (gradjenti ta 'temperatura ta' 15-20 grad F)

Trejs tal-kejbil ħdejn tagħmir tal-HVAC (hot spots lokalizzati)

It-tnaqqis fil-kwalità tal-wajer tar-reżistenza u t-tqassim inferjuri tal-insulazzjoni tipikament iseħħ fi żmien 12-24 xahar meta l-kejbils jesperjenzaw dawn iċ-ċikli. Ir-raġġ tal-liwja ta '20mm li żammejt bir-reqqa waqt l-installazzjoni? Wara 200 ċiklu termali, dak ir-raġġ issikkat għal 12mm hekk kif il-materjali tal-ġakketta tal-kejbil llaxkaw u l-membri tas-saħħa ċċaqilqu.

L-istress mekkaniku jakkumula fis-skiet

Il-kejbils ta' ġewwa għandhom jimmaniġġjaw rotta kumplessa ġewwa l-bini, li jfisser li jakkumulaw stress li qatt ma jidher f'installazzjonijiet ta' barra:

L-għamara li tiċċaqlaq tqaxxar il-kejbils kontra J-snanar (brix)

Il-madum tas-saqaf imwaqqa 'qros il-kejbils waqt l-aċċess għall-manutenzjoni (kompressjoni)

Trejs tal-kejbils mimlija sa 60% kejbils tal-istampa tal-kapaċità kontra truf tal-metall (tagħbija bil-punt)

L-issetiljar tal-bini ibiddel il-mogħdijiet tal-kondjuwit b'millimetri kull sena (mikro-liwi)

L-ekwipaġġi tat-tindif sprejsu kimiċi li jiddegradaw il-ġkieket tal-PVC (ambjentali)

Kull stress individwali jidher minuri. B'mod kollettiv, inaqqsu l-ħajja tal-kejbil minn ratata 20-25 sena għal 8-12-il sena osservati għal kejbils ta 'barra użati ġewwa.

Il-G.657 Bend-Rivoluzzjoni Insensittiva għall-Bini

Kejbils tal-waqgħa FTTH tipikament jużaw fibri insensittivi tal-liwja G.657.x peress li jistgħu jeħtieġu rotta kumplessa ġewwa l-bini. Iżda l-"x" importanti ħafna.

G.657 Tassonomija Dekodifikata

G.657 mhix speċifikazzjoni waħda-hija familja b'kapaċitajiet radikalment differenti:

G.657.A1(Titjib tal-liwja konservattiva)

Raġġ tal-liwja minimu: 10mm

Kompatibbli ma 'G.652D fl-istess kejbil

Attenwazzjoni: Inqas minn jew ugwali għal 0.25 dB @ 10mm raġġ

Każ ta' użu: Kostruzzjoni ġdida b'mogħdijiet ippjanati

G.657.A2(Tolleranza ta' liwja aggressiva)

Raġġ tal-liwja minimu: 7.5mm

Jistgħu jeżistu flimkien ma' G.652D

Attenwazzjoni: Inqas minn jew ugwali għal 0.03 dB @ 7.5mm raġġ

Każ ta 'użu: Retrofit f'bini okkupat, spazji stretti

G.657.B3(Kapaċità ta 'liwja estrema)

Raġġ tal-liwja minimu: 5mm

MHUX kompatibbli ma 'G.652D

Attenwazzjoni: Inqas minn jew ugwali għal 0.15 dB @ 5mm raġġ

Każ ta' użu: Installazzjonijiet ta' kejbils inviżibbli, rotta ultra-issikkata

Il-qabża minn A1 għal A2 tidher minuri (differenza ta '2.5mm). Fil-fiżika tal-bini, hija trasformattiva. Dak 2.5mm ifisser id-differenza bejn il-kejbil tar-rotot madwar snanar J-standard kontra l-kamin permezz ta' penetrazzjonijiet tal-ħitan lesti-mingħajr twaqqigħ.

Real-World Bend Radius Reality Check

Il-manifatturi jispeċifikaw ir-raġġ tal-liwja minimu taħt tensjoni żero, f'temperatura tal-kamra, f'installazzjonijiet ta'-linja dritta. Il-bini ma jagħti ebda waħda minn dawn il-kundizzjonijiet.

Ir-raġġ tal-liwja minimu attwali li jgħodd għall-fatturi ta' skjerament reali:

Jekk il-mogħdijiet tal-bini tiegħek għandhom kantunieri aktar qawwija minn dawn il-minimi effettivi, qed tinduċi t-telf. Il-fibra A2 tipprovdi raġġ effettiv ta '36% aktar strett minn A1-li jissarraf f'rotta permezz ta' spazji 36% iżgħar mingħajr telf.

LSZH vs PVC vs PE: Id-Deċiżjoni tal-Materjal tal-Ġakketta Li Kulħadd Jiżbalja

Il-ġkieket tal-kejbil mhumiex kożmetiċi. Huma d-difiża primarja kontra l-ambjent tal-bini li jipprova jeqred il-fibra tiegħek.

Il-Mandat tas-Sigurtà tan-Nar

Il-prestazzjoni ritardant tal-fjammi tal-materjal LSZH hija ogħla minn dik tal-materjal tal-PVC. Iżda mhux biss il-prestazzjoni-hija l-konformità tal-kodiċi.

Rekwiżiti tal-Kodiċi Internazzjonali tan-Nar 2024:

Spazji tal-plenum (fuq is-soqfa tal-waqgħa, HVAC): klassifikazzjoni CMP/OFNP meħtieġa

Spazji riser (xafts vertikali bejn l-artijiet): CMR/OFNR minimu

Għan ġenerali (fi spazju okkupat): CM/OFN aċċettabbli

Transizzjonijiet minn barra-għa-ġewwa: Japplikaw dispożizzjonijiet speċjali

LSZH (Low Smoke Zero Halogen) jikseb dawn il-klassifikazzjonijiet mingħajr ma joħroġ gass tossiku tal-klorur tal-idroġenu waqt il-kombustjoni. Kejbils tal-PVC-jacketed jipproduċu gass HCl li, meta jitħallat mal-umdità (minn ilma għat-tifi tan-nar jew umdità), joħloq fwar tal-aċidu idrokloriku.

F'nar tal-bini ta '10 sulari, ġkieket tal-kejbil tal-PVC jistgħu jipproduċu biżżejjed HCl biex inaqqsu l-viżibilità għal<3 meters and cause respiratory injuries to occupants and first responders. LSZH cables produce 85% less smoke and zero halogen gases.

Prestazzjoni Materjal Taħt Kundizzjonijiet tal-Bini

In-Nassa tal-Cable Hybrid

Ħafna bini jużaw kejbil bil-kakketta ta' barra-ratat PE-għal tranżizzjonijiet ta' barra-għa-ġewwa, imbagħad jgħaqqdu mal-kejbil ta' ġewwa LSZH fid-dħul tal-bini. Dan joħloq tliet vettori ta' falliment:

Splice point umdità dħul: L-umdità ta 'barra temigra permezz tal-kejbil PE, tikkondensa fl-għeluq ta' splice

Espansjoni termali differenzjali: PE u LSZH jespandu b'rati differenti (PE: 200 ppm/ grad vs LSZH: 80 ppm/ grad), li jenfasizzaw splice

Ambigwità tal-ksur tal-kodiċi: Fejn eżattament jibda "ġewwa"? Fil-pakkett tal-bini? Għall-ewwel spazju okkupat?

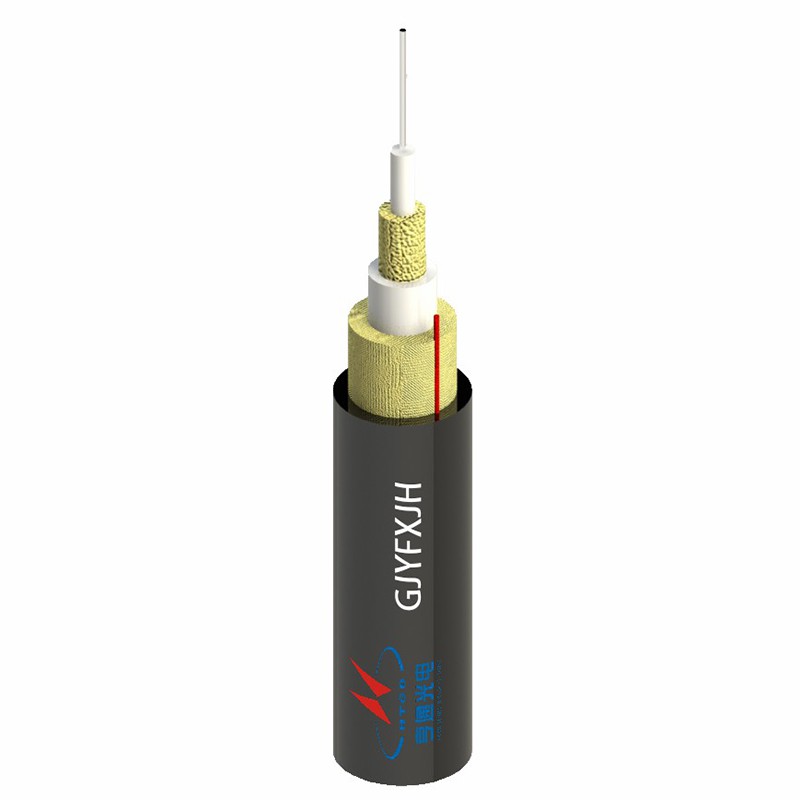

Kejbils ottiċi integrati ta 'ġewwa u ta' barra jistgħu jadattaw kemm għal ambjenti ta 'ġewwa kif ukoll ta' barra, adattati għall-kejbil tal-qatra FTTH minn barra għal ġewwa. Kejbils doppji-ratati b'ġakketta ta 'barra LSZH u elementi li jimblukkaw l-ilma-eliminaw il-punt ta' splice għal kollox-iżda jiswew 20-25% aktar minn linji separati tal-kejbil.

Ispejjeż-Analiżi tal-Benefiċċju fuq iċ-ċiklu tal-Ħajja tal-Bini

Il-kalkolu tal-ispiża vera tal-materjal tal-ġakketta jeħtieġ mudell TCO ta' 20 sena:

Xenarju: 50-unità MDU, medja ta '40m cable run għal kull unità (2,000m totali)

L-għażla LSZH "għali" tagħti 12% inqas TCO billi tnaqqas iċ-ċikli ta 'sostituzzjoni u tissimplifika l-ittestjar tal-konformità.

Strateġija ta' Għadd tal-Fibra: Għaliex il-biċċa l-kbira tal-Bini Fuq-Speċifika

Kejbils tal-waqgħa fuq ġewwa jista 'jkollhom 1, 2, jew 4 fibri, ħafna drabi standard G.657.A2. Imma l-bini tiegħek għandu juża konfigurazzjonijiet 1F, 2F, jew 4F?

L-Illużjoni tal-Bandwidth

Hawn il-kunċett żbaljat: "Aktar fibri=aktar bandwidth."

Realtà: Kull fibra ta'-modalità waħda f'cable drop tista' ġġorr:

10 Gbps (standard GPON/XGS-PON)

40-100 Gbps (b'WDM, diġà skjerat)

400+ Gbps (ottika koerenti, ippruvata fil-laboratorju)

Theoretical limit: >100 Tbps bl-użu ta 'modulazzjoni avvanzata

Fibra waħda taqbeż id-domanda residenzjali bandwidth għal għexieren ta 'snin. Allura għaliex tuża fibri multipli?

Ir-Raġunijiet Veri għal Kejbils ta' Ġewwa Multi-Fiber:

1. Redundancy tas-Servizz (Intrapriża/MTU)ISP primarju fuq Fiber 1, ISP backup fuq Fiber 2. Jekk il-Fiber 1 tfalli (ħsara fil-kostruzzjoni, ħsara fit-tagħmir), Fiber 2 tipprovdi failover awtomatiku. Waqfien: sekondi minflok jiem.

2. Separazzjoni tas-Servizz (MDU/MTU)
Internet fuq Fiber 1, IPTV/VoIP fuq Fiber 2. Jissepara d-dominji QoS u jipprevjeni l-kontenzjoni tal-bandwidth waqt l-ogħla użu.

3. Migrazzjoni futura tat-Teknoloġija
Uża 2F jew 4F, attiva biss 1F inizjalment. Meta taġġorna minn GPON (2.5 Gbps 'l isfel) għal XGS-PON (10 Gbps) jew 50G-PON (futur), sempliċement ħafif fibra ġdida -l-ebda sostituzzjoni tal-kejbil.

4. Titjib tal-Valur tal-Bejgħ mill-ġdid
Bini b'4F għal kull unità jikkmanda 8-premiums ta' 12% fis-swieq tal-proprjetà immobbli b'ħafna familji. Infrastruttura tal-fibra=assi tanġibbli.

Siġra tad-Deċiżjoni tal-Għadd tal-Fibra:

START: What is building use? ↓ Residential (MDU)? → High turnover or luxury? - Yes (luxury/investment) → 2F (future-proof) - No (budget/stable) → 1F (cost-optimize) ↓ Commercial (MTU)? → Mission-critical connectivity? - Yes (finance/healthcare/tech) → 4F (redundancy) - No (retail/hospitality) → 2F (flexibility) ↓ Single-tenant? → Expected occupancy duration? - >15-il sena → 4F (investiment fit-tul-) - 5-15 snin → 2F (bilanċjat) -<5 years → 1F (minimum viable)

Realtà Differenzjali tal-Ispejjeż:

Skala tal-ispiża tal-kejbil għal kull-unità (ġirja medja ta' 40m):

1F FTTH ġewwa: $22-28/unità

2F FTTH ġewwa: $32-38/unità (+45%)

4F FTTH ġewwa: $48-58/unità (+118%)

Xogħol ta 'installazzjoni: identiku fl-għadd kollu tal-fibra (l-istess immaniġġjar tal-kejbil, l-istess proċedura ta' splicing).

Is-soluzzjoni 2F tiswa $10-12 aktar għal kull unità iżda telimina l-ispiża ta '$800-1,200 għal kull unità ta' sostituzzjoni futura tal-kejbil. Skeda ta' żmien tal-break-even: 7-9 snin.

Inġinerija tal-Membri tal-Qawwa: FRP vs Wajer tal-Azzar għal Tagħbijiet tal-Bini

Il-kejbil tal-qatra tal-fibra ottika FTTH b'rinfurzar tal-metall jista 'jikseb saħħa tat-tensjoni akbar u huwa adattat għal -wiring orizzontali ta' ġewwa ta 'distanza twila jew wajers vertikali ta' ġewwa ta 'distanza qasira-.

Din il-gwida hija teknikament korretta iżda kuntestwali qarrieqa għall-biċċa l-kbira tal-applikazzjonijiet tal-bini.

Tagħbija Tensili Realtà fil-Bini

Kejbils ta 'l-ajru ta' barra jesperjenzaw tensjoni kontinwa ta '200-600N minn piż ta' span flimkien ma 'tagħbija tar-riħ/silġ. Kejbils taħt l-art jiffaċċjaw tensjoni żero ladarba installati (kompressjoni minn backfill, iżda mhux tensjoni).

Kejbils fuq ġewwa? Il-profil tat-tensjoni huwa kompletament differenti:

Fażi ta' Installazzjoni (temporanja, 15-30 minuta):

Cable pull permezz ta 'kondjuwit: 50-150N

Rotot tax-xaft vertikali: 80-200N (minħabba l-piż tal-kejbil × frizzjoni)

Navigazzjoni fil-kantuniera: 40-100N (lokalizzat)

Fażi Operattiva (permanenti, 20+ snin):

Tiġrijiet orizzontali fi trejs tal-kejbils: 5-15N (piż waħdu fuq l-appoġġi)

Tiġrijiet vertikali fix-xaftijiet: 20-60N (piż tal-kejbil innifsu)

J-sospensjoni tal-ganċ: 8-25N għal kull ganċ

Moviment tal-bini (sismika/settling): temporanju 30-80N

FRP (Fiber Reinforced Plastic) Karatteristiċi:

Saħħa tat-tensjoni: 800-1,200 MPa

Piż: 1.8-2.2 g/cm³

Espansjoni termali: 8-12 ppm/ grad

Konduttività elettrika: Żero (kollha-dielettrika)

Reżistenza għat-tkessiq: Eċċellenti

Karatteristiċi tal-Wajer tal-Azzar:

Saħħa tat-tensjoni: 1,400-2,000 MPa

Piż: 7.8 g/cm³

Espansjoni termali: 11-13 ppm/ grad

Konduttività elettrika: Iva (riskju ta 'sajjetti/EMI)

Reżistenza għat-tkaxkir: Tajba

Id-Deċiżjoni tal-{0}}Bini Speċifika:

Uża FRP meta:

Reġjuni-suxxettibbli għas-sajjetti (FRP=kollha-dielettriċi=l-ebda mogħdija tas-sajjetti)

Prossimità għal kejbils tad-dawl (<30cm separation)

MDU/residenzjali (responsabbiltà aktar baxxa minn kodiċijiet elettriċi)

Soqfa sospiżi-sensittivi għall-piż

Tiġrijiet standard orizzontali/vertikali moderati

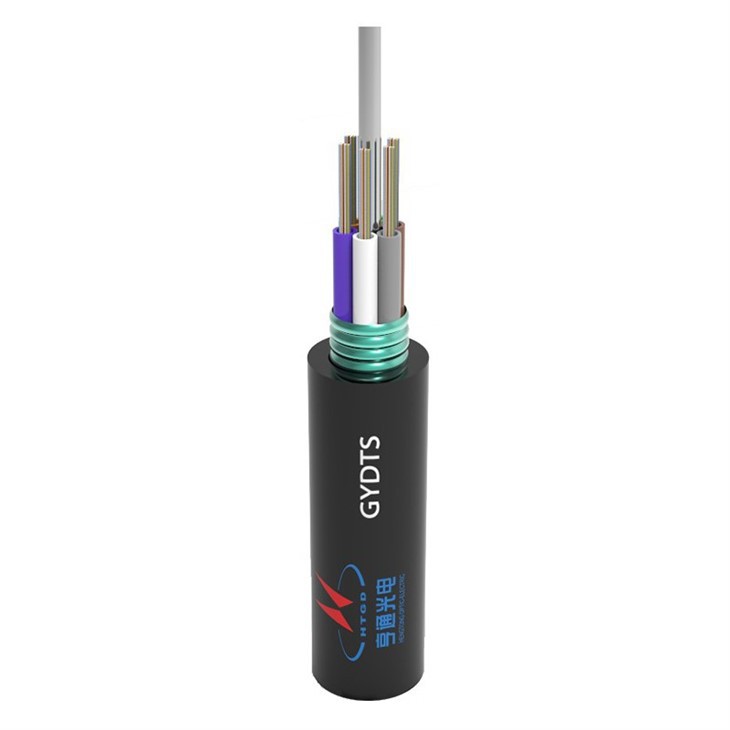

Uża Wajer tal-Azzar meta:

Vertical shafts >50m (piż tqil tal-kejbil waħdu)

Ġbid tar-radju-issikkat ħafna (l-azzar jirreżisti aħjar it-tidwir)

Bini storiku (fil-fili minn fetħiet żgħar)

Ambjenti industrijali (reżistenza għall-impatt)

Il-kompromess tal--Azzar miksi tar-ram:

Il-kejbil tal-qatra FTTH tat-tisħiħ tal-metall ta 'UnitekFiber juża materjal speċjali tal-wajer tal-azzar miksi bir-ram-, li jista' jevita ħsara kkawżata minn springback u tkebbib waqt il-kostruzzjoni tal-inġinerija.

Azzar miksi bir-ram-(CCS) jgħaqqad saħħa tensili għolja (qalba tal-azzar) b'korrużjoni mnaqqsa u flessibilità aħjar (kisi tar-ram). Kejbils CCS jimmaniġġjaw raġġ tal-liwja 30% aktar strett minn wajer ta 'l-azzar pur filwaqt li jżommu 85% tas-saħħa tat-tensjoni-ideali għal proġetti ta' retrofit f'bini okkupat fejn id-demolizzjoni hija minimizzata.

Id-Deċiżjoni ta' Qabel-Terminazzjoni: Field Splicing vs. Factory Connectors

Splice huwa rakkomandat għal drop cables f'postijiet fejn l-ebda riarranġament futur tal-fibra mhu meħtieġ, bħal greenfield, applikazzjonijiet ġodda ta 'kostruzzjoni. Konnetturi tal-fibra ottika huma xierqa għal applikazzjonijiet li jeħtieġu flessibilità, bħal ONTs b'interfaces tal-konnetturi.

Dan il-parir binarju jissimplifika żżejjed l-ekonomija u l-loġistika tal-iskjeramenti tal-bini.

Realtajiet tat-Tgħaqqid tal-Qasam:

Splicing tal-Fużjoni:

Telf ta' splice: 0.02-0.05 dB (eċċellenti)

Ħin għal kull splice: 4-8 minuti (tekniku tas-sengħa)

Spiża tat-tagħmir: $ 3,000-15,000 (fusjoni splicer)

Ħiliet ta' tekniku: Għoli (taħriġ + ċertifikazzjoni meħtieġa)

Rata ta' falliment:<1% (when done properly)

Dipendenti mit-temp: Iva (spazju tax-xogħol fuq ġewwa meħtieġ)

Splicing mekkaniku:

Telf ta' splice: 0.1-0.3 dB (aċċettabbli)

Ħin għal kull splice: 2-4 minuti

Spiża tat-tagħmir: $200-800 (għodda tal-idejn + splicer mekkaniku)

Ħila ta' tekniku: Moderat

Rata ta' falliment: 3-5%

Dipendenti mit-temp: Kemmxejn (jista 'jaħdem f'kundizzjonijiet varjati)

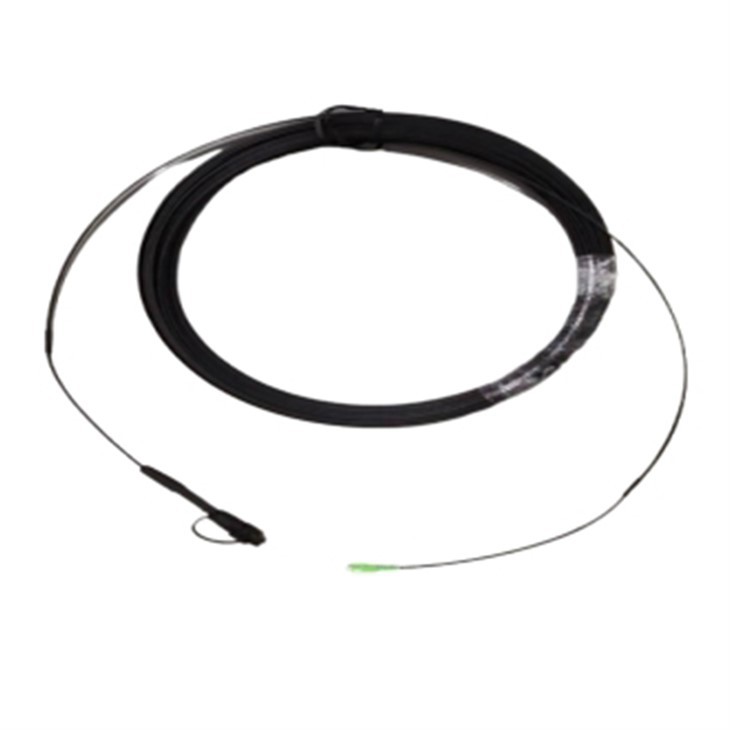

Konnetturi tal-Fabbrika -Tterminati minn qabel:

Jekk m'għandek l-ebda limiti fl-ispiża u trid terminazzjoni ta' prestazzjoni għolja b'mod-salvat ta' ħin, drop cable pre-terminat jista' jkun l-għażla tiegħek.

Telf ta 'konnessjoni: 0.15-0.35 dB (tvarja skond il-kwalità tal-konnettur)

Ħin ta 'installazzjoni: 30-90 sekonda (plagg u test)

L-ispiża tat-tagħmir: $0 (l-ebda splicer meħtieġ)

Ħila tat-tekniku: Baxxa (proċedura bażika tat-tindif)

Rata ta' falliment:<2% (mostly due to contamination)

Dipendenti mit-temp: Le

Analiżi TCO għal Bini MDU ta' 100 Unità:

L-Istrateġija Ibrida:

L-aħjar għall-biċċa l-kbira tal-bini: Konnetturi pre-terminati fit-tarf tal-abbonat (ONT), splice tal-fużjoni fit-tarf tad-distribuzzjoni (ODF/splitter). Dan jipprovdi:

Attivazzjoni mgħaġġla tal-abbonat (plagg-u-ilgħab fl-ONT)

Assenjazzjoni tal-port flessibbli fid-distribuzzjoni (splice tippermetti kwalunkwe fibra għal kwalunkwe port)

Spiża totali aktar baxxa minn pre-terminazzjoni doppja

Rombli tat-trakkijiet imnaqqsa (l-ebda tagħmir speċjalizzat għall-post tal-abbonat)

Meta Pre{0}}Terminazzjoni Sħiħa Jagħmel Sens:

Proġetti ta' żmien strett: Dati tal-ftuħ, impenji tal-kiri

Forza tax-xogħol teknika limitata: L-ebda splicers mħarrġa disponibbli

Kostruzzjoni modulari: Bini prefabbrikat b'unitajiet pre-fili

Ambjenti ta'-churn għoli: Akkomodazzjoni għall-istudenti, faċilitajiet temporanji

Temp estrem: Alaska, deżert reġjuni fejn fużjoni splicing kundizzjonijiet diffiċli

Ġewwa-Punti ta' Tranżizzjoni ta' Barra: Iż-Żona ta' Ħsara Inviżibbli

L-aktar aspett injorat tal-implimentazzjoni tal-bini FTTH mhuwiex il-kejbil ta' ġewwa jew il-kejbil ta' barra-huwa fejn jiltaqgħu.

Il-Problema tal-Fiżika tal-Punt ta' Penetrazzjoni:

Meta l-fibra jaqsam minn ambjent ta 'barra (temperatura varjabbli, umdità, espożizzjoni UV) għal ambjent ta' ġewwa (klima kkontrollata), inti toħloq gradjent termodinamiku. Dan il-gradjent imexxi tliet proċessi distruttivi:

1. Migrazzjoni ta 'l-umdità
L-arja ta' barra fiha 4-20g fwar tal-ilma għal kull m³ (skont il-klima u l-istaġun). Il-HVAC ta 'ġewwa jżomm 6-8g/m³. Il-fwar tal-ilma jemigra b'mod naturali minn konċentrazzjoni għolja (barra) għal konċentrazzjoni baxxa (ġewwa) - u l-kejbil tal-fibra ottika jipprovdi l-mogħdija.

L-umdità tista 'tidħol fil-kejbil permezz ta' xquq żgħar fil-kisja ta 'barra, u tikkawża korrużjoni ta' komponenti metalliċi u attenwazzjoni tas-sinjal ottiku. Maż-żmien, dan iwassal għal degradazzjoni gradwali tal-kwalità tal-konnessjoni.

Soluzzjoni: -Ġell li jimblokka l-ilma jew polimeru super-assorbenti (SAP) f'kejbils taż-żona ta' tranżizzjoni. Kejbils ta' barra għandu jkollhom Iktar minn jew ugwali għal 5 g/m ta' SAP għal qtar ta' barra. Dan iwaqqaf il-qsim tal-UV u d-dħul tal-ilma li jgħollu t-telf u joqtlu r-rabtiet.

2. Differenzjali ta 'Espansjoni Termali
L-envelop tal-bini jesperjenza tibdil fit-temperatura ta '40-60 grad (minn barra għal ġewwa). Materjali tal-ġakketta tal-kejbil jespandu/jikkuntrattaw b'rati differenti:

Ġakketta PE: 200 ppm/ grad

Ġakketta LSZH: 80 ppm / grad

Qalba tal-fibra tal-ħġieġ: 0.5 ppm/ grad

Segment ta' kejbil ta' 10m li jaqsam gradjent ta' temperatura ta' 50 grad jesperjenza:

Espansjoni tal-ġakketta PE: espansjoni ta '10m × 200ppm/ grad × 50 grad=100mm

Espansjoni tal-qalba tal-fibra: espansjoni ta' 10m × 0.5ppm/ grad × 50 grad=0.25mm

Dak id-differenza ta '99.75mm joħloq stress tal-mikrobending fuq il-fibra hekk kif il-ġakketta "mixi" relattiva għall-qalba matul iċ-ċikli termali.

Soluzzjoni: Loops ta 'ħelsien tat-tensjoni f'punti ta' penetrazzjoni (dijametru minimu ta '1m) u kondjuwit flessibbli li jippermetti moviment tal-kejbil mingħajr ma tgħawweġ il-fibra.

3. Moviment tal-Envelope tal-Bini
Il-bini mhuwiex riġidu. Huma jesperjenzaw:

Espansjoni termali (l-istruttura tal-bini nnifisha tiċċaqlaq)

Settlement (għarqa tal-pedament, tipikament 2-8mm fis-sena għall-ewwel 5 snin)

Mikro-movimenti sismiċi (anke f'żoni mhux-terremoti, ir-riħ u t-traffiku jinduċu vibrazzjoni)

Il-penetrazzjonijiet tal-kejbil imwaħħla b'mod riġidu mal-pakkett tal-bini jittrasmettu dawn il-movimenti direttament lill-fibra. Soluzzjoni tal-bini ta' 3mm fuq 5 snin, b'kejbil imwaħħal mal-penetrazzjoni, toħloq liwja ta' 3mm f'fibra-potenzjalment tikser ir-raġġ minimu tal-liwja jekk il-mogħdija tkun ristretta.

Disinn xieraq taż-Żona ta' Tranżizzjoni:

Approċċ rakkomandat għall-penetrazzjonijiet tal-bini:

Bini ta' barra (1-2m qabel il-penetrazzjoni):

Kejbil ta' barra-ratat b'ġakketta PE jew LSZH reżistenti għall-UV-UV

Elementi ta'-imblukkar tal-ilma (ġel jew SAP)

Drip loop biex jipprevjeni l-ilma għaddej tul il-kejbil fil-bini

Fil-punt tal-penetrazzjoni:

Siġill tad-dħul li ma jgħaddix mit-temp (twaħħil bil-kompressjoni, mhux biss caulk)

Kaxxa tat-tranżizzjoni/kompartiment gradat IP65 jew aħjar

Splice minn kejbil ta' barra għal kejbil ta' ġewwa JEW kejbil b'rata-doppja kontinwa

Ħelsien tat-tensjoni: waħħal iż-żewġ kejbils biex tevita li tiġbed-minnhom

Ġewwa l-bini (immedjat 1-2m):

Transizzjoni għal kejbil ta' ġewwa LSZH-jacketed

Loop tas-servizz (minimu 1m) biex jakkomoda moviment tal-bini

Materjali ta'-n-nar madwar il-penetrazzjoni għal kull kodiċi

Il--Vantaġġ Dielettriku Kollha:

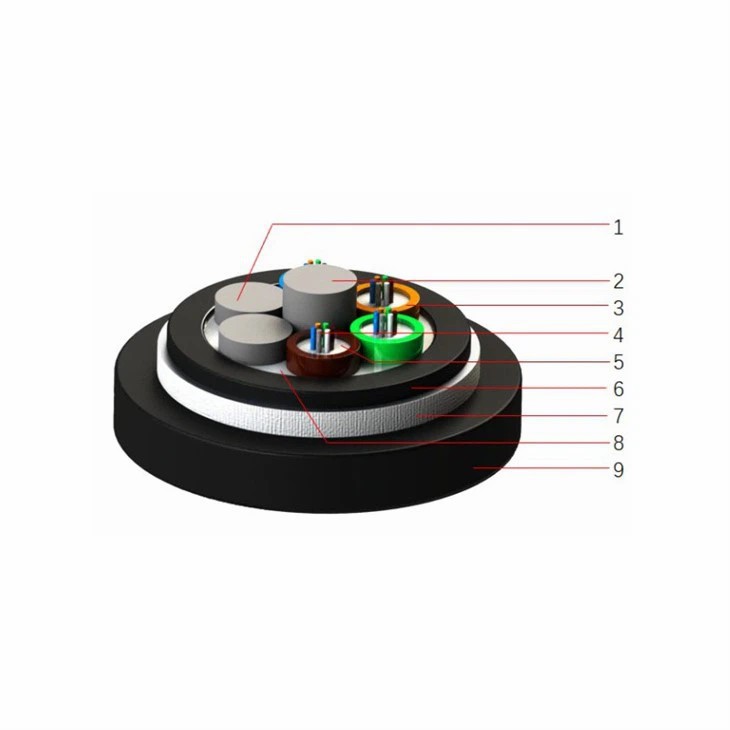

Il-kejbil tal-qatra FTTH tal-membru tas-saħħa mhux-metalliku juża FRP bħala l-materjal ta 'rinfurzar, li jista' jirrealizza l-aċċess mhux-metalliku kollu għad-dar, b'prestazzjoni superjuri ta 'protezzjoni mis-sajjetti, u adattat għall-introduzzjoni minn barra għal ġewwa.

Il-kejbils kollha-dielettriċi (l-ebda komponenti tal-metall) jeliminaw diversi modi ta' falliment-transizzjonali:

L-ebda korrużjoni galvanika minn metalli differenti f'punti ta 'splice

L-ebda passaġġ elettriku biex is-sajjetti jidħlu fil-bini

L-ebda igganċjar EMI minn linji tal-elettriku fil-qrib

Rekwiżiti simplifikati ta' ertjar (mhux meħtieġ)

Skambju-off: Il-membri tas-saħħa tal-FRP jipprovdu saħħa tat-tensjoni aktar baxxa mill-azzar, u jillimitaw it-tul massimu tal-medda mhux sostnuta f'porzjonijiet ta' barra.

Ittestjar, Ċertifikazzjoni, u Għaliex il-biċċa l-kbira tal-Bini Qatt Ma Jivverifikaw il-Prestazzjoni

Int speċifikajt il-kejbil tal-qatra ta' ġewwa FTTH korrett. L-installazzjoni segwiet l-aħjar prattiki. Is-sistema tixgħel. Suċċess?

Għadha mhux.

L-ittestjar huwa pass kruċjali fl-installazzjoni, dejjem rakkomandat biex jiġu evitati kwistjonijiet ta 'servizz futuri. Reflectometer tad-Dominju tal-Ħin Ottiku (OTDR) juri bidliet fis-sinjal tul il-linja tal-kejbil. Riflessjonijiet, fibra bil-ħsara, u konnetturi maħmuġin se jiġu identifikati malajr waqt l-ittestjar OTDR.

Imma hawn x'jiġri fil-biċċa l-kbira tal-iskjeramenti tal-bini: il-kuntratturi jwettqu ttestjar bażiku tal-kontinwità (id-dawl jidħol f'tarf wieħed, joħroġ mill-ieħor), jiċċertifikaw l-installazzjoni kompluta, u jitilqu. L-ebda linja bażi OTDR. L-ebda verifika tal-baġit tat-telf tal-inserzjoni. L-ebda dokumentazzjoni tal-postijiet ta 'splice/konnettur.

Il-problema tad-dokumentazzjoni tal-linja bażi:

Meta installati b'mod korrett, il-kejbil tal-qatra ta' ġewwa FTTH jagħti:

Telf ta 'inserzjoni: 0.3-0.5 dB kull 100m @ 1310nm

Telf tal-konnettur: 0.15-0.35 dB għal kull par imgħammrin

Telf ta 'splice: 0.02-0.10 dB għal kull splice

Baġit totali tal-link:<1.5 dB for typical 50m building run

Meta l-problemi jitfaċċaw 18-36 xahar wara (u 30-40% tal-kutri elettriċi juru fallimenti fi żmien 24 xahar-parallel mal-kwalità tal-cable underspe fl-FTTH), is-soluzzjoni tal-problemi mingħajr dejta bażi hija impossibbli. It-telf żdied minħabba d-degradazzjoni tal-kejbil? Jew kien dejjem għoli minħabba installazzjoni ħażina?

Protokoll Essenzjali tal-Ittestjar:

Fażi 1: Verifika tal-Installazzjoni (Jum 1)

Spezzjoni viżwali: Iċċekkja r-raġġ tal-liwja fil-kantunieri kollha, J-snanar, trejs tal-kejbils

Test tal-kontinwità: Miter tal-enerġija + sors tad-dawl, ivverifika l-mogħdija tad-dawl

Telf ta' inserzjoni: Kejjel minn tmiem-sa-aħħar f'1310nm u 1550nm

Traċċa OTDR: Iddokumenta rabta sħiħa b'markaturi tal-avvenimenti f'kull splice/konnettur

Spezzjoni tat-tarf tal-konnettur: Mikroskopju b'ingrandiment ta '400 ×, ivverifika l-ebda kontaminazzjoni

Fażi 2: Ittestjar ta' Aċċettazzjoni (Jum 30-60)

Irrepeti traċċi OTDR (skopra kwalunkwe degradazzjoni bikrija)

Test tal-istress taċ-ċikliżmu termali (jekk applikazzjoni kritika)

Verifika tal-bandwidth: Mexxi t-traffiku attwali bir-rati tas-servizz mistennija

Fażi 3: Monitoraġġ Kontinwu (Kel Trimestrali/Annwali)

Qabbel it-traċċi tal-OTDR mal-linja bażi (identifika t-tendenzi tad-degradazzjoni)

Mexxi linji bażi OTDR u aħżen fajls .sor sabiex jgħinu-timijiet tad-desk jistgħu jqabblu snin wara

Spezzjoni viżwali f'punti aċċessibbli (xedd, ħsara, bidliet ambjentali)

L-Impatt TCO ta' Ittestjar Xieraq:

Bini ta’ 100 unità, ċiklu ta’ ħajja ta’ 20 sena:

L-investiment bil-quddiem ta’ $2,400 f’ittestjar xieraq jiffranka $8,180 (57%) matul il-ħajja tal-bini billi jippermetti iżolament rapidu tal-ħsarat.

Rekwiżiti tat-Tagħmir tal-Ittestjar:

Minimu (kontinwità bażika):Lokalizzatur Viżwali tal-Ħsara ($120), Miter tal-Enerġija ($280), Sors tad-Dawl ($220) =$620

Professjonali (ċertifikazzjoni sħiħa):OTDR ($4,500-8,000), Fiber Microscope ($600), Kejbils ta' Referenza tat-Test ($300) =$5,400-8,900

Għal bini bi<50 units, contract testing services ($25-40 per drop). For larger buildings or portfolios, purchasing equipment ROI occurs at ~200 tested drops.

Strateġiji ta 'Manutenzjoni Li Jipprevjenu l-Irdum ta' Degradazzjoni ta '18-il Xahar

Madwar 25% tal-attenwazzjoni eċċessiva tal-link hija kkawżata mill-liwi tal-kejbil tal-fibra tal-qatra innifsu. Iżda dan il-25% joħroġ gradwalment-kejbils installati b'mod korrett fl-Ewwel Jum jiżviluppaw prestazzjoni-liwjiet degradanti fuq xhur u snin ta' operazzjonijiet ta' bini.

Il-Mekkaniżmi ta' Degradazzjoni Inviżibbli:

1. Tagħbija żejda tat-Trej tal-Cable
Installazzjoni inizjali: Trej tal-kejbil 40% sħiħ (konformi mal-kodiċi).
18-il xahar wara: kejbils elettriċi addizzjonali, Cat6, coax miżjud. Issa 75% mimlija.
Riżultat: Kejbils FTTH ikkompressati kontra t-truf tat-trejs, li jinduċu microbends. It-telf jiżdied 0.3-0.8 dB.

2. Manutenzjoni tal-Limitu Sospiż
Kull tliet xhur: Il-madum tas-saqaf jitneħħa għal bidliet fil-filtri tal-HVAC, tiswijiet tad-dawl.
Impatt: Kejbils draped madwar madum jiġu disturbati, jiżviluppaw liwjiet ġodda fil-punti ta 'aċċess.
Effett kumulattiv: Wara 6-8 ċikli ta 'manutenzjoni, 15-20% tal-kejbils juru żieda fit-telf li tista' titkejjel.

3. Kontaminazzjoni Ambjentali
Il-bini mhumiex kmamar nodfa. Trab, kimiċi tat-tindif, umdità jinfiltraw anke sistemi tajbin ta 'ġestjoni tal-kejbil.
L-uċuħ tat-tarf tal-konnettur jakkumulaw kontaminazzjoni → żieda fit-telf tal-inserzjoni → marġni tal-link imnaqqas.
Studju ta '200 konnettur installat: 68% wrew kontaminazzjoni wara 12-il xahar mingħajr tindif.

4. Bini tal-Vibrazzjoni
It-tħaddim tal-liftijiet, it-tagħmir tal-HVAC, it-traffiku tas-saqajn joħolqu vibrazzjoni kostanti ta' livell baxx-.
Kejbils imwaħħla b'irbit jew snanar J-improprjati jemigraw bil-mod fi ħdan it-trażżin tagħhom.
Matul 18-24 xahar, il-kejbils jistgħu jaqilbu 5-15mm mill-pożizzjoni oriġinali, u joħolqu punti ta 'tensjoni.

Skeda ta' Manutenzjoni Preventiva:

Kull Xahar (Persunal tal-Operazzjonijiet tal-Bini):

Spezzjoni viżwali tal-kejbils esposti (żoni komuni, kmamar IDF/MDF)

Iċċekkja għal sorsi ġodda ta’ stress (għamara kontra kejbils, kejbils li jgħaqqdu l-għeluq tal-bibien)

Ivverifika li l-proporzjonijiet tal-mili tat-trej tal-kejbil ma qabżux il-50%

Iddokumenta kwalunkwe tibdil fiżiku fil-bini li jaffettwa r-rotot tal-kejbil

Kull tliet xhur (Fiber Technician):

Naddaf il-konnetturi aċċessibbli kollha (anke jekk ma jurux kwistjonijiet)

Erġa-sigurtà kejbils li juru migrazzjoni jew tillaxka

Iċċekkja r-raġġ tal-liwja f'punti ta' stress magħrufa (kantunieri li jaqtgħu, J-snanar)

Immaġini termali tal-mogħdijiet tal-kejbil (identifika hot spots li jikkawżaw tixjiħ aċċellerat)

Kull sena (Ċertifikazzjoni Sħiħa):

Tlesti l-ittestjar OTDR tal-kampjun rappreżentattiv (20% tal-qtar)

Qabbel mat-traċċi tal-linja bażi, identifika t-tendenzi

Proactive replacement of cables showing >Żieda fit-telf ta '0.5 dB

Aġġorna kif-dokumentazzjoni mibnija għal kwalunkwe tibdil fil-passaġġ

Spiża-Benefiċċju tal-Manutenzjoni Preventtiva:

Eżempju ta' bini ta' 100 unità:

Il-programm preventiv komprensiv jiswa $2,800 bil-quddiem iżda jnaqqas l-ispiża totali annwali b'40-50% permezz tal-prevenzjoni tal-fallimenti.

Mistoqsijiet Frekwenti

Għaliex ma nistax nuża biss kejbil tal-qatra FTTH fuq barra fil-bini kollu?

Inti tista', teknikament-xejn fiżikament jipprevjenih. Imma int ser tiffaċċja tliet problemi: ksur tal-kodiċi tan-nar (kejbils ta 'barra tipikament jużaw ġkieket PE li ma jissodisfawx il-klassifikazzjonijiet tal-plenum), rati ta' falliment ogħla (kejbils ta 'barra mhumiex iddisinjati għal rotot ta' ġewwa b'radju strett-), u spiża bla bżonn (kejbils ta 'barra jinkludu protezzjoni UV u ilma-imblukkar li m'għandekx bżonn ġewwa). Il-biċċa l-kbira tal-ġurisdizzjonijiet jipprojbixxu kejbil b'rata ta' barra-fi spazji okkupati minħabba l-ġenerazzjoni tad-duħħan waqt in-nar. Il-primjum tal-ispiża ta' 15-20% għal kejbil ta' ġewwa/barra b'rata doppja jagħmel sens biss f'punti ta' penetrazzjoni attwali, mhux għal distribuzzjoni sħiħa fuq ġewwa.

Kif nista 'niddetermina l-għadd ta' fibra t-tajjeb għal kejbil ta 'waqgħa ta' ġewwa tal-bini ġdid-1F, 2F, jew 4F FTTH?

Ibda bil-mudell tas-servizz mistenni: Jekk qed twassal l-internet biss minn fornitur wieħed, 1F jaħdem. Jekk għandek bżonn redundancy tas-servizz (ISPs doppji) jew separazzjoni tas-servizz (internet + IPTV), speċifika 2F. Uża 4F biss għal-applikazzjonijiet ta' valur għoli (bini ta' uffiċini tal-Klassi A, residenzi lussużi, faċilitajiet-kritiċi ta' missjoni) fejn il-flessibbiltà tat-teknoloġija futura tiġġustifika l-primjum tal-ispiża ta' 50-60%. Il-punt ta 'inflessjoni: Jekk iċ-ċiklu tal-ħajja tal-bini jaqbeż il-15-il sena u tantiċipa bidliet fit-teknoloġija, 2F jipprovdi assigurazzjoni kontra sostituzzjoni ta' kejbil għalja. Għal orizzonti taħt l-10 snin, 1F jimminimizza l-ispiża bil-quddiem.

X'inhi d-differenza attwali bejn il-fibra G.657.A1 u G.657.A2 għall-applikazzjonijiet tal-bini?

Id-differenza fl-ispeċifikazzjoni hija raġġ minimu tal-liwja: 10mm għal A1, 7.5mm għal A2. Fi skjeramenti ta 'bini reali, dak 2.5mm jissarraf għal flessibilità tar-rotot. Fibra A2 mankijiet standard J-istallazzjonijiet ta 'ganċ (raġġ 13-15mm) b'marġni għall-irbit tal-kejbils u l-effetti tat-temperatura. Il-fibra A1 taħdem f'mogħdijiet ippjanati b'liwjiet ġentili iżda tfalli meta l-kejbils jiltaqgħu ma 'dawriet stretti mhux mistennija waqt l-installazzjoni jew modifiki tal-bini. Sakemm ma jkollokx kontroll perfett fuq ir-rotot tal-kejbil (rari f'bini okkupat), A2 jipprovdi l-marġni tal-immaniġġjar li jipprevjeni fallimenti fil-qasam. Differenza fl-ispiża: tipikament 8-12% primjum għal A2 fuq A1-worth it għal proġetti retrofit, mhux obbligatorju għall-kostruzzjoni greenfield.

Għandi nuża FRP jew kejbil tal-qatra fuq ġewwa tal-membru tas-saħħa tal-azzar FTTH għall-bini tiegħi?

Default għal FRP (plastik rinforzat bil-fibra) għal 80% tal-applikazzjonijiet tal-bini. FRP jipprovdi l--kostruzzjoni dielettrika kollha (l-ebda riskju ta 'sajjetti), saħħa ta' tensjoni adegwata għal tagħbijiet tipiċi tal-bini (50-150N waqt l-installazzjoni, 10-40N operattivi), u piż eħfef għal installazzjonijiet ta 'soqfa sospiża. Uża azzar jew azzar miksi b'ramm-għal xenarji speċifiċi biss: xaftijiet vertikali li jaqbżu l-50m (il-piż tal-kejbil waħdu-jsir sinifikanti), ġbid b'raġġ estremament strett permezz ta' penetrazzjonijiet żgħar (l-azzar jirreżisti aħjar il-kinking), jew ambjenti industrijali b'perikli ta' impatt. Il-"qawwa ogħla" ta 'l-azzar hija importanti biss jekk int fil-fatt tapplika tagħbijiet li jaqbżu l-kapaċità FRP-li installazzjonijiet tipiċi tal-bini qatt ma jagħmlu.

Kemm-il darba għandhom jiġu ttestjati l-kejbils tal-qatra ta 'ġewwa FTTH fil-bini wara l-installazzjoni inizjali?

Initial testing is non-negotiable: full OTDR baseline within 30 days of installation, documenting every splice and connector location. After that, testing frequency depends on criticality: Enterprise/MTU buildings with SLA requirements should test quarterly for first year, then annually. MDU residential can extend to annual testing only. High-churn environments (student housing, short-term rentals) benefit from testing after every 20-30 tenant turnovers to catch installation damage. The key metric: if measured loss increases >0.5 dB mil-linja bażi, investiga immedjatament. Dak hu s-sinjal ta 'twissija bikrija li jipprevjeni l-falliment sħiħ tal-link. Il-biċċa l-kbira tal-bini jaqbżu għal kollox l-ittestjar kontinwu-imbagħad jonfoq 5x aktar fuq is-soluzzjoni tal-problemi reattiva meta jitfaċċaw il-problemi.

X'inhu l-aħjar għall-bini-konnetturi pre-terminati jew kejbils tal-waqgħa FTTH li jgħaqqdu fuq il-post?

Neither is universally "better"-it's a cost-time-flexibility tradeoff. Pre-terminated factory connectors cost 30-40% more for cable but reduce installation time by 60-70% and eliminate need for fusion splicing equipment and skilled technicians. This makes them ideal for fast-track projects, buildings with limited technical access, or high-churn environments where frequent reconnection happens. Field splicing (fusion preferred, mechanical acceptable) provides lowest total cost for large deployments (>50 qatra), flessibilità massima għall-assenjazzjoni tal-fibra, u l-inqas telf ta 'inserzjoni (0.02-0.05 dB vs. 0.15-0.35 dB għall-konnetturi). L-approċċ ibridu jaħdem tajjeb: pre-terminat fi tmiem l-abbonat (attivazzjoni mgħaġġla), qasam spliced ​​fl-aħħar tad-distribuzzjoni (mapping flessibbli tal-port).

Nista 'nmexxi l-kejbil tal-qatra ta' ġewwa FTTH fl-istess kondjuwit jew trej tal-kejbil bħall-kejbils tal-enerġija elettrika?

Teknikament iva jekk tuża l-kejbil FTTH-dielettriku (membru tas-saħħa FRP) kollu, peress li m'hemm l-ebda riskju ta' konduttività elettrika. Madankollu, trid iżżomm distanzi ta' separazzjoni skont l-Artikolu 770 tal-NEC: separazzjoni minima ta' 50mm (2 pulzieri) minn ċirkwiti tal-enerġija taħt 600V, jew barriera fiżika bejniethom. L-EMI mill-kejbils tal-enerġija ma jaffettwax direttament is-sinjali ottiċi, iżda s-sħana tal-kejbil tal-enerġija tista 'taċċellera d-degradazzjoni tal-ġakketta tal-kejbil FTTH. L-aħjar prattika: mogħdijiet separati meta possibbli. Meta trej kondiviż ikun inevitabbli, uża dividers u żomm il-kejbils FTTH fuq in-naħa opposta tat-trej mill-enerġija. Qatt mgħaqqad kejbils FTTH u elettriku flimkien ma' rbit zip-anki jekk it-tnejn huma ta' vultaġġ-baxx. L-ambjenti termali u mekkaniċi huma inkompatibbli.

X'jikkawża l-prestazzjoni tal-kejbil tal-qatra ta 'ġewwa FTTH biex tiddegrada maż-żmien anke mingħajr ħsara viżibbli?

Tliet mekkaniżmi primarji jikkawżaw degradazzjoni inviżibbli: mikroliwja minn ċikliżmu termali (it-tibdil fit-temperatura tal-bini jikkawża espansjoni differenzjali bejn il-qalba tal-fibra u l-ġakketta tal-kejbil, joħolqu liwjiet ċkejkna), kontaminazzjoni tal-konnetturi (jakkumulaw trab u umdità fuq uċuħ tat-tarf, żieda fit-telf tal-inserzjoni 0.2-0.5 dB), u konċentrazzjoni tal-istress mill-moviment tal-bini (issetiljar, vibrazzjoni li tiżviluppa fi ħdan kejbils ġodda). Barra minn hekk, il-konġestjoni tat-trejs tal-kejbils tiżdied matul iċ-ċiklu tal-ħajja tal-bini hekk kif jiżdiedu kejbils ġodda, li jikkompressaw kejbils FTTH eżistenti u jinduċu liwjiet. Dan jispjega għaliex kejbils installati sew li juru telf ta '0.8 dB fil-kummissjonar ikejlu 1.4-1.8 dB wara 24-36 xahar. Il-manutenzjoni preventiva (tindif regolari, kontrolli tar-raġġ tal-liwja, tendenza tal-OTDR) taqbad id-degradazzjoni qabel l-impatt tas-servizz.

Il-Qafas tad-Deċiżjoni Applikat: Tliet Xenarji tal-Bini Reali

Ejja nieħdu l-Matriċi tad-Deċiżjoni tal-Kejbil Speċifiku tal-Bini-u napplikawha għal proġetti attwali biex naraw kif il-qafas imexxi l-ispeċifikazzjonijiet.

Xenarju 1: 180-Unità Kumpless ta' Appartamenti Stil Ġnien (Kostruzzjoni Ġdida)

Tip ta' Bini: MDU (unità ta' -abitazzjoni)

Kumplessità tal-mogħdija: Moderata (bini walkup ta’ 3 sulari, taħlita ta’ ġirjiet orizzontali u vertikali qosra)

Skeda ta' żmien: -Medju (servizz fil-mira ta' 15-il sena qabel rinnovazzjoni kbira)

Baġit: Is-suq ta'-akkomodazzjoni, konxju mill-ispiża-

Applikazzjoni Qafas:

Bl-użu tal-kubu tad-deċiżjoni: MDU + Moderat + Medju=Approċċ ibbilanċjat li jipprijoritizza l-kost-effettività bi prova-futur.

Speċifikazzjoni:

Kejbil: 2F G.657.A2 FTTH kejbil tal-qatra ta 'ġewwa, ġakketta LSZH

Membru ta' saħħa: FRP (kollha-dielettrika, tilħaq l-aspettattivi tas-sikurezza residenzjali)

Terminazzjoni: SC/APC pre-terminat fit-tarf tal-abbonat, splice tal-fużjoni fid-distribuzzjoni

Raġun tal-għadd tal-fibra: 2F jipprovdi separazzjoni tas-servizz (internet + IPTV) u redundancy tal-fibra waħda-

Analiżi tal-Ispejjeż:

Kejbil: $35/unità × 180=$6,300

Installazzjoni: $145/unità × 180=$26,100

Splicing/terminazzjoni: $42/unità × 180=$7,560

Ittestjar: $18/unità × 180=$3,240

Total:$43,200($240/unità)

Għaliex dan jaħdem:Il-konfigurazzjoni 2F tiswa $1,800 aktar minn 1F iżda tipprovdi flessibilità għall-ġestjoni tal-proprjetà biex toffri pakketti ta' servizz doppju-jew taqleb l-ISPs mingħajr wajers mill-ġdid. G.657.A2 jieħu ħsieb ir-rotot ta'-kumplessità moderata permezz ta' xawer elettriċi kondiviżi u penetrazzjonijiet tal-ħitan ta' barra. LSZH tissodisfa kodiċi tan-nar residenzjali. 15-l-istennija tas-servizz tas-sena tallinja maċ-ċikli ta' rifinanzjament ta' kumplessi ta' appartamenti tipiċi.

Xenarju 2: Torri tal-Uffiċċju ta’ Klassi A ta’ 12-il Storja (Retrofit)

Tip ta' Bini: MTU (unità multi-kerrej), kummerċjali

Kumplessità tal-mogħdija: Kumpless (xaftijiet vertikali, trejs tal-kejbils konġestjonati, spazji okkupati)

Skeda ta' żmien: -Tul (is-sjieda tal-bini tistenna li l-assi jinżammu għal 25 sena)

Baġit: Proprjetà premium, tagħti prijorità lill-affidabbiltà fuq l-ispiża inizjali

Applikazzjoni Qafas:

MTU + Complex + Long=Speċifikazzjoni Premium li tenfasizza l-affidabbiltà u t-tfixkil minimu.

Speċifikazzjoni:

Kejbil: 4F G.657.A2 FTTH cable drop fuq ġewwa, LSZH plenum-ratat, membru tas-saħħa tal-azzar miksi bir-ram-

Installazzjoni: Risers vertikali ibridi-ġodda fejn possibbli, uża trejs tal-kejbil eżistenti fl-ispazji tal-kerrejja

Terminazzjoni: LC/UPC -terminati minn qabel iż-żewġt itruf (jippermetti turnover rapidu tal-kerrej)

Raġun tal-għadd tal-fibra: 4F jipprovdi redundancy doppju-ISP għal kull kerrej flimkien ma' 2F spare għal teknoloġija futura

Analiżi tal-Ispejjeż:

Kejbil: $125/unità × 240 spazju għall-kerrej=$30,000

Installazzjoni (premium retrofit): $385/unità × 240=$92,400

Pre-terminazzjoni (iż-żewġt itruf): $68/unità × 240=$16,320

Ittestjar/ċertifikazzjoni: $45/unità × 240=$10,800

Total:$149,520($623/unità)

Għaliex dan jaħdem:L-ispeċifikazzjoni 4F tappoġġja l-pożizzjonament tal-Klassi A-kerrejja jistennew konnettività tat-trasportatur-b'failover. -Terminazzjoni minn qabel fiż-żewġt itruf tippermetti l-fatturat tal-kerrej mingħajr rollijiet tat-trakk (inkwilin ġdid jingħaqad ma' ONT eżistenti). Il-membru tas-saħħa ta 'l-azzar miksi bir-ram-jimmaniġġja t-tulijiet ta' riser vertikali (sa 40m span mhux sostnut) filwaqt li jżomm tolleranza ta 'liwja raġonevoli għal rotta retrofit permezz ta' mogħdijiet konġestjonati. Spiża ogħla għal kull-unità ġġustifikata miż-żamma tal-kerrej u rati ta' kiri premium.

Xenarju 3: 4-Dormitorju tal-Università tal-Istorja (Mibnija apposta)

Tip ta' Bini: Inkwilin uniku-residenzjali, istituzzjonali

Kumplessità tal-mogħdija: Sempliċi (mogħdijiet ippjanati minn qabel, disinn tal-kejbils strutturat)

Skeda ta' żmien: -Tul (30+ sena assi istituzzjonali)

Baġit: Proġett iffinanzjat mill-istat-, ambjent kompetittiv għall-offerti

Applikazzjoni Qafas:

Uniku + Sempliċi + Long=Valur-inġinerija iżda speċifikazzjoni dejjiema.

Speċifikazzjoni:

Kejbil: 2F G.657.A1 FTTH cable drop fuq ġewwa, LSZH riser-ratat, membru tas-saħħa FRP

Installazzjoni: Mogħdijiet strutturati b'kondjuwit tal-fibra dedikat

Terminazzjoni: Splice tal-fużjoni fiż-żewġt itruf (distribuzzjoni u pjanċa tal-ħajt tal-kamra tad-dorm)

Raġun tal-għadd tal-fibra: 2F għat-tkabbir tal-bandwidth istituzzjonali, spiża-ottimizzata fuq 4F

Analiżi tal-Ispejjeż:

Kejbil: $28/unità × 320 sodda=$8,960

Installazzjoni (mogħdijiet sempliċi): $98/unità × 320=$31,360

Splicing tal-fużjoni (proġett bl-ingrossa): $32/unità × 320=$10,240

Ittestjar: $15/unità × 320=$4,800

Total:$55,360($173/unità)

Għaliex dan jaħdem:G.657.A1 (mhux A2) jiffranka 10% fuq l-ispiża tal-kejbil filwaqt li jissodisfa r-rekwiżiti tal-prestazzjoni-il-mogħdijiet ippjanati minn qabel-m'għandhomx liwjiet stretti sorpriżi li jeħtieġu t-tolleranza żejda tal-liwja tal-A2. It-twaħħil tal-fużjoni taż-żewġt itruf inaqqas kull-spiża għal kull unità fl-installazzjoni bl-ingrossa (320 unità magħmula konsekuttivament). 2F jipprovdi mogħdija ta' tkabbir għal żieda fid-domandi tal-bandwidth (kull ġenerazzjoni ta' studenti tikkonsma 40-60% aktar bandwidth minn qabel). Proċess ta 'akkwist mill-Istat jippremja l-aktar offerta konformi, li din l-ispeċifikazzjoni tikseb filwaqt li tissodisfa r-rekwiżit ta' durabilità ta '30 sena.

Sommarju Komparattiv:

Id-differenza fl-ispiża ta' 3.6× bejn l-aktar baxx u l-ogħla tirrifletti mhux "aħjar" vs "agħar" kejbil, iżda speċifikazzjoni li tqabbel mar-rekwiżiti speċifiċi tal-bini-.

Il-Mudell TCO Li Jibdel Kollox

Is-sidien tal-bini u l-maniġers tal-proprjetà jossessjonaw l-ispiża tal-installazzjoni inizjali. Iżda fl-infrastruttura FTTH, dik hija bejn wieħed u ieħor 35-40% tal-ispiża totali taċ-ċiklu tal-ħajja.

Mudell ta' Spiża Totali ta' Sjieda ta' 20 Sena:

Kategoriji tal-Ispejjeż:

1. Skjerament Inizjali (Sena 0): 35-40%

Materjali tal-kejbil

Xogħol ta' installazzjoni

Ittestjar/ċertifikazzjoni

Dokumentazzjoni

2. Operazzjonijiet u Manutenzjoni (Snin 1-20): 25-30%

Manutenzjoni ta’ rutina (tindif, spezzjoni)

Sostituzzjoni preventiva ta 'segmenti degradati

Ittestjar/ċertifikazzjoni mill-ġdid

Aġġornamenti tad-dokumentazzjoni

3. Tiswijiet Reattivi (Snin 1-20): 15-20%

Sejħiet għal servizz ta' emerġenza

Ħin għas-soluzzjoni tal-problemi

Materjali ta' sostituzzjoni

Kumpens tal-kerrej/okkupant

4. Titjib tat-Teknoloġija (Snin 5, 10, 15): 10-15%

Sostituti ONT (aġġornament tal-ottika)

Sostituzzjoni potenzjali tal-kejbil jekk għadd inadegwat tal-fibra

Titjib tal-isplitter

Tagħmir tad-distribuzzjoni

5. Tmiem-tal--Rimi tal-Ħajja (Sena 20): 3-5%

Tneħħija tal-kejbil

Miżati għar-riċiklaġġ/rimi

Installazzjoni ta' sostituzzjoni

Analiżi tax-Xenarju: Baġit vs Premium FTTH Indoor Drop Cable

MDU ta' 100 unità, orizzont ta' 20 sena:

Għażla A: Approċċ tal-Baġit

Kejbil 1F G.652D (standard, mhux liwja-ottimizzat), ġakketta tal-PVC

Qasam splice iż-żewġt itruf

Ittestjar minimu (kontinwità biss)

Manutenzjoni reattiva biss

Għażla B: Approċċ Premium

2F G.657.A2 cable, ġakketta LSZH

Tmiem ta' abbonat pre-terminat, distribuzzjoni ta' splice tal-fużjoni

Ittestjar tal-linja bażi OTDR sħiħ

Programm ta' manutenzjoni preventiva

Analiżi:

L-approċċ premium jiswa $14,400 (78%) aktar inizjalment iżda biss $7,800 (12%) aktar matul iċ-ċiklu tal-ħajja sħiħ. L-iffrankar jiġi minn:

Tnaqqis ta' 62% fit-tiswijiet reattivi (kwalità aħjar tal-kejbil + manutenzjoni preventiva)

14% inqas spiża tal-aħħar-tal--ħajja (tneħħija aktar faċli, kundizzjoni aħjar)

Spiża ta' titjib tat-teknoloġija kemxejn ogħla (aktar sofistikata biex taġġorna, iżda m'hemmx bżonn ta' sostituzzjoni tal-kejbil)

Skeda tal-ħin tal-break -:Sena 8. Wara 8 snin, l-ispejjeż kontinwi aktar baxxi tal-approċċ tal-primjum ikkumpensaw l-ispiża inizjali ogħla tiegħu.

Il-Valur Moħbi: Sodisfazzjon tal-kerrej

Mudelli TCO jaqbdu l-ispejjeż diretti iżda jitilfu l-impatt tad-dħul. Bini b'konnettività affidabbli jikkmanda kirjiet primjum u rati ta' postijiet battala aktar baxxi.

Ir-riċerka tas-suq (dejta NMHC 2024) turi:

Appartamenti bil-fibre-sa-unità: 8-12% kiri premium vs bini bil-kejbil biss

Bini ta' uffiċċji b'carer-fibra diversa: rati ta' postijiet battala 6-9% aktar baxxi

Akkomodazzjoni għall-istudenti b'fibra gigabit: okkupanza ogħla ta' 15-20% waqt ir-reklutaġġ kompetittiv

Għal MDU ta’ 100 unità b’kera medja ta’ $1,500 fix-xahar:

Primjum tal-kera ta' 8%=$120/unità/xahar=$14,400/xahar=$172,800/sena

Aktar minn 20 sena: $3.46 miljun dħul addizzjonali

Il-primjum ta '$ 7,800 għal infrastruttura aħjar tal-kejbil tal-qatra fuq ġewwa FTTH isir żball ta' arrotondament f'dan il-kuntest.

Il-Mossa Li jmiss Tiegħek: Mill-Qafas għall-Azzjoni

Jekk ġejt hawn tistaqsi "għaliex tuża kejbil tal-qatra ta' ġewwa FTTH għall-bini?" issa għandek qafas biex twieġeb dak għall-bini speċifiku tiegħek, ibbażat fuq it-tip tal-bini, il-kumplessità tal-mogħdija, u l-kalendarju aktar milli l-kummerċjalizzazzjoni tal-prodott ġeneriku.

Il-Bini-Matriċi ta' Deċiżjoni Speċifika tal-Kejbil tidentifika l-kwadrant tiegħek. It-tassonomija G.657 tiċċara liema tolleranza tal-liwja għandek bżonn fil-fatt. L-analiżi tal-materjal tal-ġakketta tibbilanċja l-kodiċi tan-nar, id-durabilità, u l-ispiża. Is-siġra tad-deċiżjoni tal-għadd tal-fibra tqabbel il-kapaċità mad-domanda realistika.

Dak li tagħmel b'dan il-qafas jiddependi fuq ir-rwol tiegħek:

Jekk int sid/iżviluppatur tal-bini:Uża l-mudell TCO biex tiġġustifika l-investiment fl-infrastruttura lill-partijiet interessati finanzjarji. In-numri ta' 20 sena jbiddlu l-konversazzjonijiet minn "għaliex tant għaljin?" għal "għaliex nagħżlu xi ħaġa oħra?"

Jekk int maniġer tal-proprjetà:Applika l-iskeda ta' manutenzjoni biex tevita l-irdum ta' degradazzjoni ta' 18-24 xahar li jolqot avviċinamenti reattivi biss.

Jekk int disinjatur tan-netwerk:Irreferi għall-gwida tal-punt ta 'tranżizzjoni biex telimina ż-żona ta' falliment inviżibbli fejn barra jiltaqa 'ġewwa.

Jekk int kuntrattur:Uża l-protokoll tal-ittestjar biex tiddistingwi x-xogħol tiegħek b'linji bażi dokumentati li jippermettu soluzzjoni rapida tal-problemi u tipprova l-kwalità.

Id-differenza bejn bini b'infrastruttura FTTH eċċellenti u dawk bi problemi kostanti ta 'konnettività normalment ma tkunx il-marka tal-kejbil. Hija tqabbel l-ispeċifikazzjoni mal-fiżika tal-bini, tinstalla biex tippreserva l-prestazzjoni ddisinjata, u żżomm biex tevita d-degradazzjoni.

Dak jiswa aktar minn kwalunkwe rakkomandazzjoni ta 'prodott wieħed meta tuża kejbil tal-qatra ta' ġewwa FTTH.

Takeaways Ewlenin

Il-kejbil tal-waqgħa fuq ġewwa FTTH mhuwiex biss "kejbil ta' barra użat fuq ġewwa"-bini jitlob liwja-fibra insensittiva (G.657.A2), ġkieket tas-sigurtà tan-nar- (LSZH), u arkitettura ottimizzata għal rotta kumplessa

Il-Bini-Matriċi ta' Deċiżjoni Speċifika tal-Kejbil (tip ta' bini × kumplessità tal-mogħdija × skeda ta' żmien) telimina 70% tal-għażliet tal-ispeċifikazzjoni immedjatament

Il-fibra G.657.A2 timmaniġġja raġġ tal-liwja effettiv 36% aktar strett minn G.657.A1 f'kundizzjonijiet reali tal-bini-kritiċi għal installazzjonijiet retrofit u spazjali-issikkati

Il-ġkieket LSZH jiswew 30% aktar mill-PVC iżda jagħtu 57% inqas TCO ta' 20 sena permezz ta' rati mnaqqsa ta' falliment u konformità tal-kodiċi aktar sempliċi

Għażla tal-għadd tal-fibra (1F vs. 2F vs. 4F) għandha taqbel mal-ħtiġijiet attwali ta' redundancy/separazzjoni, mhux timmassimizza l-ispeċifikazzjoni-2F tipprovdi bilanċ ottimali għall-biċċa l-kbira tal-applikazzjonijiet MDU/MTU

Il-punti ta' tranżizzjoni fuq ġewwa-barra jikkawżaw 25-35% tal-fallimenti tal-fibri tal-bini permezz tal-migrazzjoni tal-umdità, differenzjali ta' espansjoni termali, u stress tal-moviment tal-bini

L-ittestjar tal-linja bażi xierqa jiswa $2,400 għal bini ta’ 100 unità iżda jiffranka $8,180 (57%) matul iċ-ċiklu tal-ħajja billi jippermetti iżolament rapidu tal-ħsarat

L-avviċinamenti tal-kejbil tal-waqgħa fuq ġewwa FTTH premium jiswew 78% aktar inizjalment iżda 12% biss aktar fuq 20 sena minħabba tiswijiet reattivi mnaqqsa
