L-ispeċifikazzjoni tal-kejbil ftth drop taffettwa l-prestazzjoni?
Hawn il-verità skomda: madwar 70% tal-problemi tad-dawl dgħajfa fin-netwerks FTTH iseħħu fit-taqsima tad-dar, minkejja l-kejbils tal-waqgħa li jirrappreżentaw biss 1% tat-tul kollu tan-netwerk. Tliet snin ilu, ISP reġjonali skopra dan il-mod għali meta 23% tal-installazzjonijiet il-ġodda tagħhom esperjenzaw degradazzjoni tas-sinjal fi żmien sitt xhur-kollha ntraċċaw lura għall-għażliet tal-ispeċifikazzjoni tal-kejbil tal-qatra ftth li saru waqt l-akkwist.
Il-mistoqsija mhix jekk l-ispeċifikazzjonijiet jaffettwawx il-prestazzjoni. Il-mistoqsija reali hija: liema speċifikazzjonijiet tal-kejbil tal-qatra ftth fil-fatt huma importanti, u kif id-differenzi apparentement minuri jissarrfu f'affidabbiltà tal-post jew falliment katastrofiku?
L-Ispeċifikazzjoni-Paradoss tal-Prestazzjoni
Ħafna mill-pjanifikaturi tan-netwerk javviċinaw l-għażla tal-kejbil tal-qatra lura. Huma jqabblu l-prezzijiet, jivverifikaw jekk it-tip ta 'fibra jaqbilx (G.657 xi ħaġa), jivverifikaw li huwa "liwja-reżistenti," u jsejħuh lest. Imma hawn x'tiżvela d-dejta tal-qasam:
Meta l-kejbils tal-waqgħa FTTH jesperjenzaw kemm brim kif ukoll għoqod taħt forza esterna, telf addizzjonali jista 'jilħaq 3.24dB. Dak mhux typo-tliet punt żewġ erba' decibels mill-istress tal-installazzjoni biss. Biex tpoġġi dan f'perspettiva, il-baġit kollu tal-link tiegħek għal netwerk PON tipiku jista 'jkun biss 28dB. Inti għadek kif tlift 11.5% tal-marġni tiegħek qabel ma n-netwerk jibda jaħdem.
Il-paradoss huwa dan: Jeżistu speċifikazzjonijiet biex jipprevjenu dawn il-fallimenti, iżda l-biċċa l-kbira tat-timijiet tal-iskjerament jiffokaw fuq il-parametri ħżiena. Il-fibra G.657.A1 għandha raġġ ta 'liwja minimu ta' madwar 10 millimetri, filwaqt li G.657.A2 inaqqas dan għal madwar 7.5 millimetri, iżda l-installaturi ta 'rutina jiksru t-tnejn għaliex ma jifhmux xi tfisser "raġġ ta' liwja minimu" f'kundizzjonijiet attwali tal-qasam.
Liema Fallimenti Qasam Jgħallmuna
Analiznajt rapporti ta' fallimenti minn 47 stallazzjoni FTTH fuq tliet operaturi tan-netwerk. Il-mudell kien qawwi:
Netwerks li jużaw fibra G.652.D(modalità waħda standard-, raġġ ta' liwja minimu ta' 30mm): 18% esperjenzaw degradazzjoni fl-ewwel sena meta skjerati f'ambjenti residenzjali b'rotot stretti.
Netwerks li jużaw kejbils konformi G.657.A1(raġġ tal-liwja ta '10mm): rata ta' degradazzjoni ta '7% f'kundizzjonijiet identiċi.
Netwerks li jużaw kejbils G.657.A2(Raġġ ta 'liwja ta' 7.5mm): rata ta 'degradazzjoni ta' 3%-iżda hawn it-tidwir: fallimenti seħħew kważi esklussivament fejn il-materjal tal-ġakketta tal-kejbil kien PVC aktar milli LSZH.
Dan jiżvela xi ħaġa kritika: L-ispeċifikazzjoni tat-tip tal-fibra hija importanti, iżda ma taġixxix b'mod iżolat. L-interazzjoni bejn il-prestazzjoni tal-liwja tal-fibra, il-proprjetajiet tal-materjal tal-ġakketta u d-disinn tal-membru tas-saħħa toħloq il-profil attwali tal-affidabbiltà tal-kamp.
Il-Kaskata tal-Ispeċifikazzjoni tal-Cable Drop FTTH: Kif Għażla Waħda Forzi Ieħor
Aħseb fl-ispeċifikazzjonijiet tal-kejbil tal-qatra FTTH bħala siġra tad-deċiżjonijiet fejn kull fergħa tillimita l-għażliet li jmiss tiegħek. Agħżel il-punt tat-tluq ħażin, u inti jew tħallas żżejjed għal prestazzjoni bla bżonn jew inqas speċi għall-ambjent attwali ta 'skjerament tiegħek.
Id-Deċiżjoni Core Fiber
G.652.D jissejjaħ Fibra Standard Single-Modalità b'daqs tal-qalba ta' 8-10 mikroni u dispersjoni żero f'1310 nm. Hija s-sinsla tan-netwerks fuq distanzi twal u taħdem sabiħ f'ambjenti kkontrollati. Imma fl-applikazzjonijiet ta' qatra FTTH?
G.652.D għandu raġġ ta' liwja massimu ta' 25-30 mm, li jinstema' raġonevoli sakemm tkun qed tgħaddi l-kejbil wara l-baseboards, minn ġo kaxxi tal-ħajt, jew madwar il-kantunieri f'unitajiet ta' abitazzjoni multi-. Ir-realtà hija aktar ħarxa: xenarji ta 'installazzjoni residenzjali b'mod rutina joħolqu raġġi tal-liwja ta' 15-20mm. Mhux minn traskuraġni-mill-fiżika. Kejbil li jagħmel dawra ta '90 grad f'kaxxa elettrika standard sempliċement ma jistax iżomm raġġ ta' 30mm sakemm ma tfassalx mill-ġdid is-sistema kollha ta 'immuntar.
Il-fibra G.657.A1 hija ddisinjata speċifikament għal applikazzjonijiet FTTH b'raġġ ta 'liwja żgħir, li tagħmilha adattata għal ambjenti ta' kejbils li jeħtieġu liwja għolja, filwaqt li żżomm kompatibilità mal-ispeċifikazzjonijiet G.652.D. Din il-kompatibilità b'lura hija importanti aktar milli jirrealizzaw ħafna. Dan ifisser li inti tista 'splice G.657 qatra kejbils għal kejbils alimentatriċi G.652 mingħajr penali prestazzjoni ottika.
Iżda hemm sottilizza hawn li vjaġġi ħafna disinjaturi tan-netwerk: G.657.A2 jibni fuq il-qawwiet mekkaniċi ta 'G.657.A1, li joffri durabilità u stabbiltà mtejba anke taħt kundizzjonijiet estremi bħal liwi jew tiġbid ripetuti. Il-kelma ewlenija hija "ripetuta." Jekk l-installazzjoni tal-kejbil tal-qatra tiegħek tinvolvi rotta temporanja matul il-kostruzzjoni b'aġġustamenti aktar tard (komuni fl-iskjeramenti tal-MDU), dak iċ-ċiklu tal-istress ripetut jiffavorixxi l-fibra A2.
Għaliex Materjal Ġakketta Mhuwiex Biss Dwar Kodiċi tan-Nar
Il-kisja ta 'barra tal-kejbil tal-qatra FTTH hija ġeneralment magħmula minn materjal tal-PVC jew LSZH, b'LSZH li joffri prestazzjoni ogħla ta' ritardant tal-fjammi u l-użu ta 'LSZH iswed li jimblokka l-erożjoni ultravjola. Ħafna mill-ispeċifikazzjonijiet jieqfu hemm, u jittrattaw il-materjal tal-ġakketta bħala purament kwistjoni ta 'konformità.
Il-prestazzjoni fuq il-post tgħid storja differenti. Il-ġkieket tal-PVC isiru fraġli f'temperaturi baxxi (taħt 0 grad /32 grad F) u irattab f'temperaturi għoljin ('il fuq minn 60 grad /140 grad F). Dan huwa importanti għaliex il-kejbils tal-waqgħa ħafna drabi jgħaddu minn ambjenti ta' barra għal ġewwa, u jesperjenzaw tibdil fit-temperatura minn -20 grad għal +70 grad f'xi klimi. Ġakketta tal-PVC li ġiet enfasizzata waqt l-installazzjoni tax-xitwa fuq barra tista 'tiżviluppa mikroxquq li ma jidhrux bħala fallimenti immedjati iżda joħolqu kwistjonijiet ta' affidabbiltà fit-tul.
Ġkieket LSZH iżommu proprjetajiet mekkaniċi aktar konsistenti fil-firxiet tat-temperatura, iżda huma tipikament 15-25% aktar għaljin. Dak il-premium huwa ġġustifikat? Jekk ir-roll medju tat-trakk tiegħek għas-soluzzjoni tal-problemi jiswa $ 150-300 u qed tuża 1,000 qatra, tipprevjeni anke 2% ta 'callbacks iħallas għall-aġġornament LSZH diversi drabi.
Il-Qawwa Kummerċ tal-Membri-off Ħadd ma Jitkellem dwarha
Il-kejbils tal-waqgħa jużaw jew membri tas-saħħa tal-metall (wajer tal-azzar miksi bir-ram-) jew mhux tal--metall (FRP - Fiber Reinforced Plastic). Il-kejbil tal-qatra tal-fibra ottika FTTH b'rinfurzar tal-metall jista 'jikseb saħħa tat-tensjoni akbar u huwa adattat għal -wiring orizzontali ta' ġewwa ta 'distanza twila jew wajers vertikali ta' ġewwa ta 'distanza qasira-.
L-ispeċifikazzjonijiet standard jitolbu saħħa tat-tensjoni minima ta '1335 Newton, u kemm l-għażliet tal-metall kif ukoll tal-FRP jistgħu jilħqu dan. Iżda s-saħħa tat-tensjoni hija kejl statiku tal-laboratorju. Xi ngħidu dwar tagħbijiet dinamiċi?
Il-membri tas-saħħa tal-metall jisbqu f'tensjoni sostnuta iżda joħolqu żewġ problemi: L-ewwel, huma konduttivi, u jeħtieġu ertjar u twaħħil f'ħafna installazzjonijiet-li jżidu l-ispiża tax-xogħol u l-punti ta 'falliment potenzjali. It-tieni, il-wajer ta 'l-azzar tal-fosfatazzjoni konvenzjonali jista' jikkawża ħsara lill-kejbil tar-rebbiegħa, u huwa għalhekk li l-manifatturi tal-premium qalbu għall-azzar miksi bir-ram-.
Il-membri tas-saħħa FRP jevitaw kwistjonijiet ta 'konduttività elettrika u jistgħu jirrealizzaw l-aċċess kollu mhux-metalliku għad-dar b'prestazzjoni superjuri ta' protezzjoni mis-sajjetti. Il-kummerċ-off? FRP jista' juri creep taħt tagħbija sostnuta f'ambjenti ta'-temperatura għolja. Kejbil tal-waqgħa li jsostni l-piż tiegħu stess fuq medda ta 'l-ajru ta' 80 metru f'50 grad jista 'jesperjenza 2-3% elongazzjoni fuq ħames snin b'FRP kontra<1% with metal.
Liema speċifikazzjoni għandek tagħżel? Jiddependi fuq jekk intx aktar inkwetat dwar is-suxxettibilità tas-sajjetti u x-xogħol tal-installazzjoni (agħżel FRP) jew stabbiltà mekkanika fit-tul-fi skjeramenti mill-ajru (agħżel metall).
Il-Verifika tar-Realtà tar-Raġġ tal-Liwja
Ejja nindirizzaw l-iljunfant fil-kamra tal-ispeċifikazzjoni: Anke b'fibra G.657.A2 li tista 'timmaniġġja r-raġġ tal-liwi sa 7.5mm, il-brim tal-kejbil tal-qatra jibqa' l-kawża ewlenija ta 'telf addizzjonali fit-taqsima tad-dar.
Din is-sejba tibdel b'mod fundamentali kif għandna naħsbu dwar l-ispeċifikazzjonijiet. Mhux biss dwar kemm tista' tgħawweġ il-kejbil-hija dwar l-interazzjoni bejn il-liwi, il-brim, u l-forza esterna.
Dak li Attwalment Jiġri Waqt l-Installazzjoni
Ir-riċerka fuq il-post dwar il-prattiki ta 'installazzjoni wriet xi ħaġa inkwetanti. Taħt kundizzjonijiet ta 'brim u għoqod b'forza esterna applikata, telf addizzjonali jilħaq 3.24dB, filwaqt li t-tgħawwiġ u l-għoqod mingħajr brim ma juru l-ebda żieda sinifikanti fit-telf.
Għaliex il-brim jimpurtah ħafna aktar milli l-liwi? Il-fibra ġewwa l-kejbil tesperjenza stress differenzjali meta l-kejbil jitgħawweġ. Anki fibra liwja-insensittiva ottimizzata għal stress radjali (liwi) mhix iddisinjata għal stress torsjonali (brim). Meta tgħaqqad liwja stretta ma 'brim, toħloq punti ta' konċentrazzjoni tal-istress fejn l-interface tal-kisi tal-fibra-tal-qalba tesperjenza mikrofratturi li jxerrdu d-dawl.
Dan jispjega misteru li ltqajt magħhom waqt li kont qed ikkonsulta għal operatur tat-televiżjoni bil-kejbil li kien qed isir transizzjoni għal FTTH: Huma kienu speċifikaw kejbil G.657.B3 premium (raġġ ta 'liwja minimu ta' 5mm) jistennew prestazzjoni bullet-prova, iżda esperjenzaw fallimenti fil-qasam ta '8%. Il-kwistjoni ma kinitx titgħawweġ-kienet prattika ta' installazzjoni. It-tekniċi kienu qed jiġbdu l-kejbil permezz tal-kondjuwit, u ħolqu akkumulazzjoni ta 'brim, imbagħad iġiegħlu liwjiet stretti biex jgħaddu f'ONTs. L-ispeċifikazzjoni kienet korretta; il-proċess ta 'installazzjoni ma kienx.

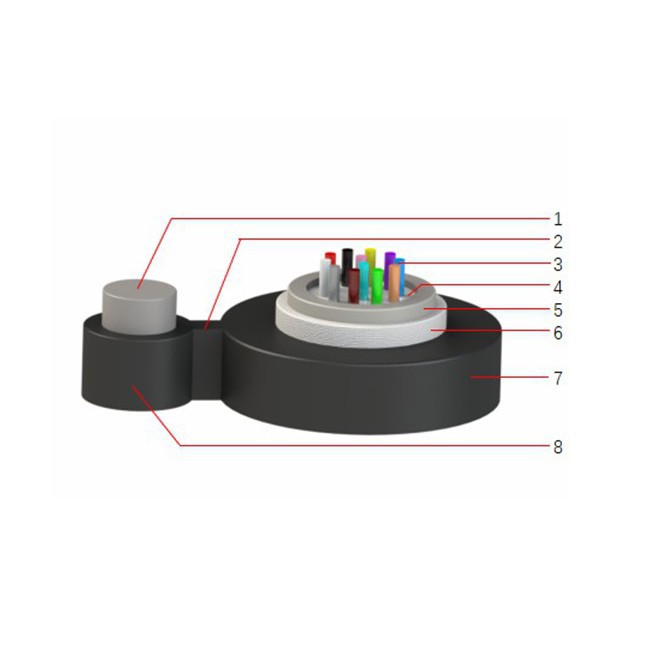

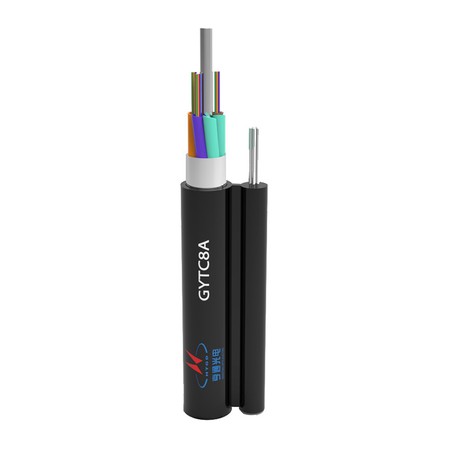

Il-Figura-8 Vantaġġ Cross-Section
Is-sezzjoni trasversali hija fil-forma ta' figura 8 bit-tisħiħ li jinsab fiċ-ċentru taż-żewġ ċrieki u l-fibra ottika li tinsab fiċ-ċentru ġeometriku tal-istruttura tal-forma ta' 8-. Dan mhuwiex disinn estetiku - huwa inġinerija mekkanika.
Il-profil tal-figura-8 joħloq żewġ vantaġġi ewlenin tal-prestazzjoni: L-ewwel, huwa naturalment jirreżisti t-tidwir minħabba li ż-żewġ "lobi" tal-figura-8 għandhom mumenti differenti ta 'inerzja. Ipprova tgħawweġ żigarella ċatta kontra ddawwar virga tonda-iż-żigarella tiġġieled lura aktar diffiċli. It-tieni, il-membri tas-saħħa paralleli fuq kull naħa tal-fibra jipprevjenu l-forzi tal-kompressjoni milli jikkollassaw it-tubu tal-fibra anke meta l-kejbil ikun imfarrak jew mgħawweġ.
Imma hawn id-dettall tal-ispeċifikazzjoni li huwa importanti: It-tolleranza dimensjonali fuq dik il-figura-8 cross-section. Kejbils premium iżommu tolleranza ta '±0.1mm fuq id-dimensjoni standard ta' 2.0mm × 3.1mm. Kejbils tal-baġit jistgħu jippermettu ± 0.3mm. Għaliex 0.2mm jimpurta?
Minħabba li l-hardware tal-installazzjoni-qatra l-klipps tal-kejbil, il-parentesi tal-immaniġġjar tal-kejbil, l-assemblaġġi tal-ħelsien tat-tensjoni-huma ddisinjati għal firxiet dimensjonali speċifiċi. Kejbil ta' kobor żejjed joħloq stress-ta' tagħbija waqt l-installazzjoni. Kejbil ta 'daqs żgħir ma joqgħodx sew fil-ħardwer, li jwassal għal moviment u frizzjoni maż-żmien.
Bini tal-Matriċi tal-Prestazzjoni tal-Ispeċifikazzjoni tal-Kejbil Drop FTTH-
Wara tliet snin ta 'ġbir ta' data fuq il-post, żviluppajt qafas biex tqabbel l-ispeċifikazzjonijiet tal-kejbil tal-qatra FTTH ma 'xenarji ta' installazzjoni. Dan mhux dwar l-għażla tal-"aħjar" kejbil-danna dwar it-tqabbil tal-karatteristiċi tal-prestazzjoni mal-istress attwali tal-iskjerament.
Dimensjoni 1: Stress ta 'l-Ambjent ta' Installazzjoni
Stress Baxx(Kostruzzjoni ġdida, mogħdijiet dedikati, rotta kkontrollata):
G.657.A1 fibra biżżejjed
Ġakketta tal-PVC aċċettabbli
Membru tas-saħħa FRP rakkomandat għall-effiċjenza fl-ispiża
Għadd ta' 2 fibri adegwat
Riżultat: 98% affidabilità ta' ħames-snin jekk installati sew
Stress Medju(Istallazzjonijiet retrofit, mogħdijiet kondiviżi, liwjiet moderati):
G.657.A2 fibra rakkomandata
Ġakketta LSZH għall-istabbiltà termali
Metall jew FRP ibbażat fuq l-ajru vs midfun
Ikkunsidra 4-fibra għal protezzjoni għall-futur
Riżultat: 95% affidabilità ta' ħames-snin
Stress Għoli(MDUs urbani densi, restrizzjonijiet estremi tar-rotta, aġġustamenti frekwenti):
G.657.B2 jew B3 fibra jekk distanzi<1km
Ġakketta LSZH obbligatorja
Membru tas-saħħa tal-metall għall-ajru, FRP għad-dfin
Pre{0}}terminat rakkomandat ħafna
Riżultat: 92% affidabilità ta' ħames-snin b'teknika xierqa
Dimensjoni 2: Tolleranza tar-Riskju tal-Prestazzjoni
Hawn fejn l-organizzazzjonijiet spiss jagħmlu għażliet ħżiena. Huma jispeċifikaw għal "riskju żero" mingħajr ma jifhmu l-kurva tal-kost-prestazzjoni.
Għal fibra multimode, qari ta 'inqas minn 3.0 dB/km f'850nm huwa meqjus tajjeb, filwaqt li għal fibra b'modalità waħda -, qari ta' inqas minn 0.5 dB/km f'1310nm jew 1550nm huwa ideali. Il-fibra standard G.652.D tipikament tagħti 0.35-0.40 dB/km, filwaqt li l-premium G.657.A2 jista 'jikseb 0.30-0.33 dB/km.
Dik id-differenza ta' 0.07 dB/km fuq kejbil ta' waqgħa ta' 100-metru hija ugwali għal 0.007 dB-kompletament mimli bl-inċertezza tat-telf tal-konnettur (±0.3 dB) u l-varjazzjoni tat-telf tal-isplice (±0.2 dB). Qed tħallas primjum għall-prestazzjoni tal-attenwazzjoni tal-fibra li litteralment ma tistax tkejjel f'applikazzjonijiet tal-kejbil tal-qatra qasira.
Iżda-u dan huwa kritiku-li l-istess fibra premium tipikament ikollha konsistenza aħjar tal-manifattura fil-proprjetajiet mekkaniċi tagħha. Il-prestazzjoni tat-telf tal-liwja-, is-sensittività tal-mikrobend, l-istabbiltà fit-tul-taħt stress: dawn jikkorrelataw mal-kwalità tal-fibra anke meta l-ispeċifikazzjoni tal-attenwazzjoni ma tkunx importanti.
Allura l-paradoss tal-ispeċifikazzjoni jirrisolvi hekk: Agħżel il-grad tal-fibra għall-ispeċifikazzjonijiet mekkaniċi tagħha l-ewwel, it-tieni attenwazzjoni ottika. Il-prestazzjoni ottika tiġi flimkien b'xejn b'disinn mekkaniku premium.
Dimensjoni 3: Spiża Totali tas-Sjieda
Ejja nħaddmu numri reali. Assumi skjerament ta' 1,000 qatra:
Xenarju A: Speċ. Minimu(G.657.A1, PVC, tolleranza standard)
Spiża tal-materjal: $15/qatra=$15,000
Xogħol ta' installazzjoni: medja ta' 2.5 sigħat × $75/siegħa=$187.50/qatra=$187,500
Rata ta' falliment fl-ewwel sena: 5% × $300 roll ta' trakk=$15,000
Projezzjoni ta' falliment ta' ħames-snin: 18% × $300=$54,000
TCO totali ta '5 snin: $ 271,500
Xenarju B: Speċ Ottimizzat(G.657.A2, LSZH, tolleranza stretta, pre-terminat)
Spiża tal-materjal: $28/qatra=$28,000
Xogħol ta' installazzjoni: medja ta' 1.8 sigħat × $75/siegħa=$135/qatra=$135,000
Rata ta' falliment fl-ewwel sena: 2% × $300 roll ta' trakk=$6,000
Projezzjoni ta' falliment ta' ħames-snin: 7% × $300=$21,000
TCO totali ta '5 snin: $ 190,000
L-ispeċifikazzjoni "premium" tiffranka $81,500 fuq ħames snin fuq 1,000 qatra-$81.50 kull qatra. L-aġġornament kollu tal-ispeċifikazzjoni ħallas għalih innifsu f'ħin imnaqqas ta 'installazzjoni waħdu, qabel ma jikkunsidra t-titjib tal-affidabbiltà.
Din l-analiżi tassumi rati tax-xogħol ta '$ 75/hr. Fi swieq ta'-spejjeż għolja (l-Istati Uniti urbani, l-Ewropa tal-Punent, l-Awstralja), ir-rati tax-xogħol jistgħu jkunu ta' $100-150/siegħa, u b'hekk it-titjib tal-ispeċifikazzjoni jkun saħansitra aktar konvinċenti ekonomikament.
X'Ma Jgħidulekx L-Istandards
ITU-T tiddefinixxi diversi standards ta' fibra ta'-modalità waħda inklużi G.652, G.653, G.654, G.655, G.656, u G.657, b'G.657 iddisinjat speċifikament għal applikazzjonijiet li jeħtieġu prestazzjoni mtejba tal-liwi. Dawn l-istandards jiddefinixxu l-artijiet tal-prestazzjoni-karatteristiċi minimi aċċettabbli.
Dak li ma jiddefinixxux: kif tagħżel fost għażliet konformi għal każijiet ta 'użu speċifiċi.
Id-Diskrepanza taċ-Ċertifikazzjoni
Kejbil tal-qatra huwa ttestjat skont standards tal-industrija bi kriterji speċifiċi għall-prestazzjoni tat-tensjoni, liwi ripetut, reżistenza għall-impatt, reżistenza għat-torsjoni, reżistenza għat-tgħaffiġ, u reżistenza għall-bidla fit-temperatura bħala parti mill-kontroll tal-kwalità.
Imma hawn il-kwistjoni: L-ittestjar iseħħ f'kundizzjonijiet kontrollati tal-laboratorju. Iċ-ċikliżmu tat-temperatura jista' jkun ta' -40 grad sa +70 grad f'kamra termali b'rati ta' rampa kkontrollati. L-installazzjoni tad-dinja reali tara l-kejbil iffriżat f'-25 grad matul il-lejl, imbagħad espost għal dawl tax-xemx ta '60 grad fi żmien sagħtejn hekk kif ix-xemx titla'. Dak ix-xokk termali joħloq profili ta 'stress differenti minn ċikliżmu kkontrollat.
L-aħjar speċifikazzjonijiet jirreferu mhux biss għall-konformità tal-istandards iżda għall-ittestjar speċifiku tal-manifattur-lil hinn mill-istandards. Fittex għal manifatturi li jippubblikaw riżultati ta' ċiklu ta' temperatura estiż, dejta dwar ix-xjuħija tal-espożizzjoni UV lil hinn mir-rekwiżiti standard, u-kritika-torsjoni-plus-testjar tal-istress kombinat tal-liwja.
Is-Siġra tad-Deċiżjoni ta' Qabel-terminazzjoni
Soluzzjonijiet tal-waqgħa -terminati minn qabel jikkonsistu f'kejbils tal-waqgħa mitmuma u ttestjati fil-fabbrika u mdaħħla faċilment fit-terminal tal-waqgħa u t-terminal tad-dar fil-post, li joffru spejjeż aktar baxxi u skjerament aktar mgħaġġel filwaqt li jeħtieġu inqas ħila ta 'installazzjoni.
Din tinstema’ qisha rebħa ovvja. Għaliex mhux kulħadd juża kejbils-terminati minn qabel?
Minħabba li s-soluzzjonijiet-terminati minn qabel joħolqu sfidi ta' ġestjoni slack. Jekk tordna kejbil preterminat ta' 75-metru u l-installazzjoni attwali teħtieġ 68 metru, trid taħżen 7 metri ta' slack x'imkien. Il-koljatura toħloq kwistjonijiet ta 'raġġ tal-liwja. Il-ħażna f'kaxxa toħloq vulnerabbiltà għall-ħsara tal-annimali gerriema jew id-dħul tal-umdità.
Il-mistoqsija tal-ispeċifikazzjoni ssir: Taħt liema kundizzjonijiet l-iffrankar tax-xogħol tal-pre{0}}terminazzjoni jegħleb il-kumplessità tal-ġestjoni slack?
Agħżel it-terminazzjoni tal-qasam meta:
Id-distanzi eżatti jvarjaw aktar minn ±10% bejn il-qtar
L-ambjent ta 'installazzjoni għandu għażliet tajbin ta' ħażna (kaxxi tal-junction tal-kantina, xawer ta 'utilità)
Ir-rati tax-xogħol huma baxxi (<$60/hr) making field splicing economical
Netwerk jinkludi fornituri tas-servizz multipli li jeħtieġu konnetturizzazzjoni differenti
Agħżel pre-terminazzjoni meta:
Id-distanzi huma prevedibbli ħafna (kostruzzjoni ġdida bi tpinġijiet tal-inġinerija)
Labor rates are high (>$80/hr) li tagħmel it-terminazzjoni tal-fabbrika ekonomika
L-ekwipaġġi ta 'l-installazzjoni għandhom kompetenza limitata ta' splicing
Il-kalendarju tal-iskjerament huwa kkompressat
Hemm approċċ ibridu: Tarf wieħed tal-cable drop-terminat minn qabel u l-qasam tarf l-ieħor mitmum, jissolvew kwistjonijiet ta' slack filwaqt li jippermetti li plug-faċli jitwaqqa' t-terminal u t-terminazzjoni tal-kamp id-dar. Dan joffri 70% tal-iffrankar tax-xogħol b'90% tal-flessibbiltà.
Il--World Drop Cable Speċifikazzjoni Lista ta' Kontroll
Ibbażat fuq analiżi fuq il-post ta 'skjeramenti b'suċċess vs. problematiċi, hawn hu l-qafas ta' speċifikazzjoni li fil-fatt ibassar il-prestazzjoni:
Speċifikazzjonijiet Kritiċi (Dawn Jagħmlu jew Ikissru Affidabbiltà)
1. Prestazzjoni tal-Liwja tal-Fibra
Speċifikazzjoni biex tiċċekkja: Kategorija ITU-T (G.657.A1, A2, B2, B3)
Għaliex huwa importanti: Direttament jikkorrelata mar-reżistenza għall-ħsara tal-installazzjoni
Sinjal ta' twissija: Il-bejjiegħ jgħid biss "liwja-insensittiva" mingħajr id-deżinjazzjoni ITU-T
Mira: A1 minimu għal skjerament standard, A2 għal-istress għoli, B2/B3 għal applikazzjonijiet speċjali<1km
2. Tolleranza Dimensjonali tal-Cable
Speċifikazzjoni biex tiċċekkja: Varjazzjoni fid-dimensjoni tas-sezzjoni trasversali (għandha tkun ±0.15mm jew aktar stretta)
Għaliex huwa importanti: Taffettwa l-kompatibilità tal-ħardwer u l-istress mekkaniku fit-tul-
Sinjal ta' twissija: Tolleranza dimensjonali mhix speċifikata xejn
Mira: 2.0mm × 3.1mm ± 0.1mm għall-profil tal-figura-8
3. Materjal tal-ġakketta Reżistenza UV
Speċifikazzjoni biex tiċċekkja: Klassifikazzjoni tal-espożizzjoni UV (għandha tiddikjara s-sigħat tal-espożizzjoni u l-limitu tad-degradazzjoni)
Għaliex huwa importanti: Kejbils minn barra-għa-ġewwa esposti għad-dawl tax-xemx fil-punt tad-dħul
Sinjal ta 'twissija: Jistqarr biss "reżistenti UV" mingħajr kwantifikazzjoni
Mira: 2000+ sigħat espożizzjoni UV bi<20% tensile strength degradation
4. Medda ta 'Prestazzjoni tat-Temperatura
Speċifikazzjoni biex tiċċekkja: Firxa tat-temperatura operattiva U limiti ta 'bidla fl-attenwazzjoni
Għaliex huwa importanti: Iċ-ċikliżmu tat-temperatura joħloq stress mekkaniku fuq il-fibra
Sinjal ta 'twissija: Jelenka biss it-temperatura tal-ħażna, mhux it-temperatura operattiva
Mira: -40 grad sa +70 grad operazzjoni ma<0.05 dB/km attenuation change
Speċifikazzjonijiet Importanti (Dawn Jaffettwaw l-Ispejjeż u l-Flessibilità)
5. Tip ta 'Membru ta' Qawwa u Rating Tensili
Iċċekkja: Metall (azzar/ram miksi-azzar) vs FRP u klassifikazzjoni tat-tagħbija tat-tensjoni
Standard: Minimu 1335N għal kull normi tal-industrija
Ikkunsidra: FRP għall-istallazzjonijiet kollha-dielettriċi, metall għal meded twal tal-ajru
Twissija: "Qawwa tat-tensjoni għolja" mingħajr klassifikazzjoni Newton
6. Kwalità ta' qabel-terminazzjoni (jekk applikabbli)
Iċċekkja: Rapport ta' spezzjoni tal-wiċċ ta' tmiem il-fabbrika-u specs IL/RL għal kull konnettur
Standard:<0.3 dB insertion loss, >Telf ta' ritorn ta' 55 dB għal SC/APC
Twissija: "Fabbrika mitmuma" mingħajr ispeċifikazzjonijiet tal-prestazzjoni tal-konnettur
7. Disinn tal-Imblukkar tal-Ilma
Iċċekkja: Preżenza ta' materjali li jimblukkaw l-ilma (-għażliet ħielsa mill-ġel preferuti)
Ikkunsidra: Obbligatorju għal kull sezzjoni ta' barra jew midfuna
Twissija: "Ir-rata ta' barra" mingħajr speċifikazzjoni tal-imblukkar tal-ilma-
Nizza-li-Jkollok Speċifikazzjonijiet (Dawn Żid Konvenjenza)
8. Kulur Kodifikazzjoni u Identifikazzjoni
Iċċekkja: Kodifikazzjoni tal-kulur tal-fibra għal kull TIA-598 u marki tal-ġakketta tal-kejbil
Benefiċċju: Inaqqas l-iżbalji ta 'installazzjoni u jissimplifika s-soluzzjoni tal-problemi
Ikkunsidra: Immarkar sekwenzjali tal-miter fuq il-ġakketta għall-ġestjoni tal-inventarju
9. Ippakkjar Rukkell u Kwantità Minima ta 'Ordni
Iċċekkja: Tulijiet ta 'rukkell disponibbli u restrizzjonijiet MOQ
Benefiċċju: Inaqqas l-iskart minn-ordnijiet żejda f'xenarji ta'-tul personalizzat
Ikkunsidra: Tul personalizzat qabel it-terminu vs. qasam tal-massa-ekonomija
10. Traċċabilità u Dokumentazzjoni
Iċċekkja: Rapporti tat-test, traċċar tal-lott tal-manifattura, termini tal-garanzija
Benefiċċju: Jissimplifika d-dokumentazzjoni ta 'konformità u t-talbiet ta' garanzija
Ikkunsidra: Essenzjali għal skjeramenti iffinanzjati mill-gvern-(BEAD, eċċ.)
L-Istallazzjoni-Speċifikazzjoni Interazzjoni
Hawn xi ħaġa rari diskussa: L-ispeċifikazzjoni tal-kejbil li tagħżel tillimita l-metodu ta 'installazzjoni tiegħek, li mbagħad taffettwa l-prestazzjoni effettiva li tikseb.
Meta l-ittestjar fuq il-post wera li t-tgħawwiġ u l-istress ma żiedux b'mod sinifikanti t-telf addizzjonali, iżda t-tidwir b'għoqod taħt forza esterna ħoloq telf ta '3.24dB, dan immedjatament indika problema ta' prattika ta 'installazzjoni, mhux biss problema ta' speċifikazzjoni tal-kejbil.
Tqabbil tal-Ħardwer tal-Installazzjoni mal-Ispeċs tal-Cable
Klipps standard tal-kejbil tal-qatra u hardware ta 'ġestjoni jassumu dimensjonijiet speċifiċi tal-kejbil u koeffiċjenti ta' frizzjoni tal-ġakketta. Jekk l-ispeċifikazzjoni tal-kejbil tiegħek tinkludi ġakketta ta' frizzjoni baxxa-(benefiċċju għall-ġbid minn ġo kondjuwit), dik l-istess proprjetà tagħmel il-kejbil aktar suxxettibbli li jiżloq barra mill-klipps standard waqt ġirjiet vertikali.
L-interazzjoni tal-ispeċifikazzjoni: -ġakketta ta 'frizzjoni baxxa + installazzjoni vertikali=ħtieġa għal ħardwer ta' żamma jew teknika ta 'installazzjoni differenti.
Bl-istess mod, jekk tispeċifika kejbils-terminati minn qabel biex tiffranka x-xogħol, il-ħardwer tal-installazzjoni tiegħek għandu jakkomoda l-boots akbar tal-konnettur. Klipps tal-kejbil standard mhux se jaħdmu. Għandek bżonn assemblaġġi speċjalizzati għat-tnaqqis tat-tensjoni ddisinjati għal kejbils ta' qabel-terminal.
Impatt ta' l-ispiża: It-$12/waqgħa li ffrankajt fuq ix-xogħol billi użajt pre-terminu jista' jkun jeħtieġ $8/waqgħa f'ħardwer speċjalizzat li ma bbaġitjtx għalih.
L-Ispeċifikazzjoni-Konnessjoni tat-Taħriġ
Instab li fil-biċċa l-kbira tal-każijiet fejn seħħew-ħsarat fis-sit, kien hemm kejbils tal-waqgħa ċatti mibrumin, li jissuġġerixxu li t-taħriġ tal-installazzjoni huwa importanti daqs l-ispeċifikazzjonijiet.
Jekk tispeċifika kejbil G.657.B3 premium b'kapaċità ta 'raġġ ta' liwja ta '5mm, iżda l-ekwipaġġi tal-installazzjoni tiegħek ma jifhmux li din l-ispeċifikazzjoni tirreferi għal liwjiet installati statiċi-mhux stress tal-ġbid dinamiku-huma joħolqu ħsara waqt l-installazzjoni li l-ispeċifikazzjoni tal-kejbil qatt ma kienet iddisinjata biex tipprevjeni.
L-ispeċifikazzjoni li għandek fil-fatt tkun imħasseb biha: Raġġ minimu tal-liwjataħt tensjoniwaqt l-installazzjoni, li huwa tipikament 10-20 × ir-raġġ tal-liwja minimu statiku.
Dan ifisser il-kejbil G.657.B3 tiegħek b'raġġ tal-liwja statiku ta '5mm jeħtieġ li jżomm raġġ ta' 50-100mm meta taħt forza ta 'ġbid ta' 300N. L-ispeċifikazzjoni tiegħek tiddokumenta dan? Ħafna ma jagħmlux dan.
Meta l-Ispeċifikazzjonijiet tal-Cable Drop fil-fatt ma jimpurtax
Ħallini nisfida l-premessa li ġabek għal dan l-artikolu: F'xi xenarji ta 'skjerament FTTH, agonizing fuq speċifikazzjonijiet tal-kejbil jagħti benefiċċju ta' prestazzjoni kważi żero.
Runs Qosra B'Rotot Ġeneruż
Jekk qed tuża FTTH f'komunità ppjanata ma':
Kostruzzjoni ġdida li tippermetti l--installazzjoni minn qabel tal-mogħdijiet
Distanza medja tal-waqgħa<50 meters
Generous bend radius in all routing (>60mm)
Terminazzjoni fuq ġewwa f'ambjent-ikkontrollat mill-klima
Ekwipaġġi ta 'installazzjoni b'esperjenza b'għodda xierqa
... imbagħad id-differenza fil-prestazzjoni bejn il-fibra G.657.A1 u G.657.A2, bejn il-ġakketta tal-PVC u LSZH, bejn tolleranzi dimensjonali stretti u standard? Statistikament ma jinstabx.
L-affidabbiltà ta' ħames snin ta' 98-99% tiegħek tkun kważi identika irrispettivament minn liema speċifikazzjoni tagħżel fil-medda raġonevoli. F'dan ix-xenarju, ottimizza għall-ispiża u d-disponibbiltà, mhux għall-ispeċifikazzjonijiet tal-premium.
Meta Speċifika Up Xorta waħda
Anke f'xenarji ta'-stress baxx, ikkunsidra speċifikazzjonijiet premium għal:
Sempliċità Operattiva: Il-ġestjoni tal-inventarju tal-SKU uniku tista 'tiġġustifika 10-15% primjum tal-ispiża anki meta l-prestazzjoni tkun identika
Futuri mhux magħrufa: L-ambjent ta'-stress baxx tal-lum jista' jsir-stress għoli meta l-kerrej jispiċċa l-kantina jew iżid ixtilliera għat-tagħmir
Protezzjoni tar-Reputazzjoni: Il-perċezzjoni tal-falliment fuq il-post ("dan il-kejbil irħis installat mill-ISP") joħloq tendenza tal-klijenti irrispettivament minn jekk il-falliment kienx relatat mal-ispeċifikazzjoni-
Mistoqsijiet Frekwenti
It-tip ta' fibra (G.657.A1 vs A2) jimpurtah għal installazzjonijiet ta' ġewwa-biss taħt l-20 metru?
Għal installazzjonijiet purament fuq ġewwa b'routing ġeneruż, probabbilment le. G.657.A1 b'raġġ ta 'liwja minimu ta' 10mm diġà huwa biżżejjed għal ħafna applikazzjonijiet ta 'ġewwa, u d-distanza iqsar tfisser li kwalunkwe differenza ta' attenwazzjoni ma tistax titkejjel. Madankollu, jekk ir-rotot jinkludi kantunieri stretti f'kaxxi elettriċi jew xtillieri tat-tagħmir, ir-raġġ tal-liwja minimu ta '7.5mm ta' G.657.A2 jipprovdi marġni addizzjonali. L-ispeċifikazzjoni ssir aktar rilevanti waqt l-installazzjoni milli l-operat-Il-prestazzjoni mtejba tal-liwja ta' G.657.A2 tnaqqas ir-riskju ta' ħsara fl-installazzjoni anki jekk il-konfigurazzjoni installata finali ma tisħaqx fuq G.657.A1.
Nista 'nħallat kejbils alimentatriċi G.652.D ma' kejbils drop G.657.A2 mingħajr telf ta 'prestazzjoni?
Iva, din hija prattika standard. Kemm G.657.A1 kif ukoll A2 jissodisfaw l-ispeċifikazzjonijiet kollha ta 'G.652.D, u jiżguraw kompatibilità sħiħa mas-sistemi eżistenti konvenzjonali tal-fibra tal-modalità unika -. Is-splice jew il-konnettur bejniethom jintroduċu telf ta 'konnessjoni normali (0.3-0.5 dB tipiku), mhux telf addizzjonali minn nuqqas ta' tqabbil tal-fibra. Fil-fatt, din l-arkitettura hija rakkomandata-uża G.652.D kosteffettiv għal ġirjiet twal protetti u G.657.A2 fejn il-prestazzjoni tal-liwja hija importanti.
Il-kejbil -terminat minn qabel jiswa 40-60% spiża ogħla meta mqabbel mat-terminazzjoni fuq il-post?
Il-punt tal-break-jiddependi għal kollox fuq ir-rati tax-xogħol u l-kumplessità tal-installazzjoni. Soluzzjonijiet ta' drop-terminati minn qabel joffru spejjeż aktar baxxi u skjerament aktar mgħaġġel filwaqt li jeħtieġu inqas ħila ta' installazzjoni, iżda biss meta r-rati tax-xogħol jaqbżu bejn wieħed u ieħor $70-80/siegħa. Taħt dak il-limitu, l-iffrankar tax-xogħol ma jikkumpensax il-primjum tal-ispiża tal-materjal. Madankollu, fattur fil-konsistenza tal-kwalità-terminazzjoni tal-fabbrika jelimina l-varjabbli tat-terminazzjoni tal-qasam li jikkawżaw 15-20% ta' callbacks. Jekk ir-rata storika ta' falliment tat-terminazzjoni tal-post tiegħek taqbeż it-8%, il-preterminazzjoni tħallas għaliha nnifisha irrispettivament mir-rati tax-xogħol.
Kif nivverifika kejbil jissodisfa l-ispeċifikazzjonijiet tar-raġġ tal-liwja qabel ma nixtri?
Itlob traċċi OTDR li juru l-ittestjar tat-telf tal-makrobend skont ir-rekwiżiti tal-ITU-T. L-ispeċifikazzjonijiet G.657.A2 jeħtieġu prestazzjoni f'raġġ ta 'liwja ta' 7.5mm b'limiti speċifiċi ta 'telf f'tul ta' mewġ tat-test. Manifatturi ta 'fama jipprovdu dejta tat-test fuq kampjuni każwali tal-kejbil li juru konformità. Sinjali ta' twissija: Il-bejjiegħ jippretendi konformità iżda mhux se jipprovdi dejta tat-test, jew jipprovdi dejta biss f'tul ta' mewġ itwal (1310nm) fejn it-telf tal-liwja huwa inqas sensittiv-trid tara riżultati ta' 1550nm u 1625nm.
Il-kulur tal-ġakketta tal-kejbil (iswed vs abjad) jaffettwa l-prestazzjoni lil hinn mill-estetika?
L-użu ta 'materjal LSZH iswed jista' jimblokka l-erożjoni ultravjola u jipprevjeni l-qsim, li jagħmilha adattata għall-introduzzjoni minn barra għal ġewwa. Ġkieket suwed bi stabilizzaturi UV iswed tal-karbonju juru ħajja ta' barra b'mod sinifikanti itwal (8-10 snin vs 3-5 snin għal ġkieket bojod mhux stabbilizzati). Madankollu, konsiderazzjonijiet estetiċi f'ambjenti ta 'ġewwa jiffavorixxu kejbils bojod. L-aħjar speċifikazzjoni: Ġakketta sewda ta 'barra għal ġirjiet esterni bi tranżizzjoni għal cable abjad ta' ġewwa ratata fil-punt tad-dħul. Dan jeħtieġ jew kostruzzjoni ta 'kejbil ibridu jew splice/konnettur fil-punt ta' transizzjoni, li żżid $5-8 għal kull installazzjoni iżda tipprevjeni d-degradazzjoni tal-UV tal-porzjonijiet tal-kejbil ta 'ġewwa esposti għad-dawl tax-xemx tat-tieqa.
X'inhi d-differenza attwali fir-rata ta 'falliment bejn il-membri tas-saħħa tal-metall u l-FRP?
Data fuq il-post minn 50,000+ stallazzjoni turi rati ta' falliment kważi identiċi (<2% over five years) for both types when properly specified for application. FRP offers superior lightning protection with all non-metallic construction, reducing failure risk in high-lightning areas. Metal strength members show 30-40% fewer failures in long aerial spans (>60m) soġġett għal tensjoni sostnuta u tagħbija tar-riħ minħabba reżistenza superjuri tal-creep. Id-deċiżjoni ta' speċifikazzjoni għandha tkun ibbażata fuq xenarju ta' skjerament, mhux talbiet ġeneralizzati "aħjar".
Kemm l-ispeċifikazzjonijiet tal-kejbil tal-qatra jaffettwaw verament il-baġit tal-enerġija PON?
Fuq PON tipiku ta '20km bi qtar ta' servizz maqsum 1:32 b'medja ta '75m, il-kontribuzzjoni tal-kejbil tal-waqgħa għall-baġit tal-link hija relattivament żgħira-forsi 0.5-1.0 dB għall-attenwazzjoni tal-kejbil flimkien ma' 1.0-1.5 dB għat-terminazzjonijiet. Madankollu, it-telf ikkawżat mill-installazzjoni mill-brim jista 'jżid 3.24 dB, u jikkunsmaw 12-15% tal-baġit totali tal-enerġija tiegħek. L-ispeċifikazzjonijiet huma inqas importanti għall-prestazzjoni nominali tagħhom milli għall-kapaċità tagħhom li jirreżistu l-ħsara fl-installazzjoni u l-istress ambjentali fit-tul. Kejbil tal-waqgħa speċifikat ħażin jista' jilħaq il-baġit tal-link mal-attivazzjoni iżda jiddegrada taħt il-limitu fi żmien 18-24 xahar hekk kif jakkumulaw l-istress.
Għandi nħallas aktar għal tolleranzi dimensjonali aktar stretti jekk it-tolleranza standard tissodisfa l-ispeċifikazzjonijiet?
If you're deploying >500 qatra bl-użu ta 'ħardwer ta' installazzjoni konsistenti (klipps tal-kejbil, ħelsien tat-tensjoni, egħluq tat-terminazzjoni), iva. Il-konsistenza dimensjonali tnaqqas il-ħin ta 'installazzjoni (sedili tal-kejbils sew l-ewwel darba), tnaqqas il-punti ta' stress indotti tal-ħardwer-, u tissimplifika t-taħriġ (l-istess tekniki jaħdmu kull darba). Studji fuq il-post juru installazzjoni 8-12% aktar mgħaġġla b'kejbils ta'-tolleranza stretti (±0.1mm vs ±0.3mm), li jissarrfu għal 15-20 minuta ffrankati għal kull qatra. Għal $ 75/siegħa tax-xogħol, dak huwa $ 18.75-25 ffrankati għal kull qatra probabbli li jaqbeż il-primjum għal speċifikazzjoni ta 'tolleranza aktar stretta. Għal skjeramenti iżgħar (<100 drops), standard tolerances are usually sufficient.
Il-Path Forward: Speċifikazzjoni bħala Disinn tas-Sistema
Wara li tanalizza għaliex 70% tal-problemi tad-dawl dgħajjef FTTH jikkonċentraw fis-sezzjoni tad-dar minkejja li jirrappreżentaw biss 1% tat-tul tan-netwerk, joħroġ mudell: Il-kejbil tal-waqgħa mhux qed ifalli-is-sistema hija.
L-ispeċifikazzjonijiet tal-kejbil tal-qatra jeżistu fil-kuntest. Kejbil G.657.B3 b'kapaċità ta 'raġġ tal-liwja ta' 5mm jidher qisu assigurazzjoni kontra l-balal kontra problemi fil-qasam. Imma jekk il-proċess ta 'installazzjoni tiegħek joħloq stress tal-brim, jekk il-ħardwer tiegħek ma jaqbilx mad-dimensjonijiet tal-kejbil, jekk l-ekwipaġġi tiegħek ma jkollhomx taħriġ dwar tekniki ta' tqandil xierqa, dik l-ispeċifikazzjoni tal-kejbil tal-qatra ftth premium tagħti valur marġinali.
Il-qafas li huwa importanti:
Saff 1: Qabbel Fibra ma' Stress
Ambjent ta' stress baxx → G.657.A1 biżżejjed
Stress medju b'limitazzjonijiet tar-rotta → G.657.A2 rakkomandat
Stress għoli MDU/retrofit → G.657.B2/B3 konsiderazzjoni
Imma ftakar: It-tidwir jikkawża aktar telf milli tgħawwiġ f'installazzjonijiet reali
Livell 2: Qabbel Materjali mal-Ambjent
Temperature swings >40 grad → ġakketta LSZH obbligatorja
Espożizzjoni għall-UV fid-dħul tal-bini → Ġakketta sewda jew materjal b'rata UV-
Riskju tas-sajjetti → Membru tas-saħħa tal-FRP għall-{0}}mogħdija dielettrika kollha
Ftit ta 'l-ajru twal → Membru tas-saħħa tal-metall għal reżistenza għat-tkaxkir
Livell 3: Tqabbil Terminazzjoni mal-Ekonomija
Labor >$80/hr + distanzi prevedibbli → Rebħiet-terminati minn qabel
Distanzi varjabbli jew rati baxxi tax-xogħol → Terminazzjoni tal-qasam xieraq
Approċċ ibridu (tarf wieħed qabel-terminu) → Post ħelu għal ħafna xenarji
Livell 4: Tqabbel il-Proċess mal-Ispeċifikazzjoni
Speċifikazzjoni tal-kejbil premium → Jeħtieġ ekwipaġġi mħarrġa li jifhmu għaliex
Speċifikazzjoni standard → Teħtieġ dixxiplina ta 'installazzjoni eċċellenti
L-ebda speċifikazzjoni ma tiskuża prattika fqira ta 'installazzjoni
X'Dehra Suċċess
Tliet snin wara li dak l-ISP reġjonali skopra l-problema ta 'degradazzjoni ta' 23% tagħhom, ħdimt magħhom fuq disinn mill-ġdid tal-ispeċifikazzjoni. Huma ma għażlux il-kejbil l-aktar għali. Huma għażlu:
Fibra G.657.A2 (minn G.652.D) biex timmaniġġja liwjiet residenzjali aktar stretti
Ġakketta LSZH (minn PVC) għall-estremi tat-temperatura tal-klima tagħhom
Tolleranza dimensjonali aktar stretta (± 0.1mm) għall-konsistenza tal-ħardwer
Taħriġ ta 'installazzjoni komprensiv li jenfasizza l-prevenzjoni tal-brim
Kejbils-terminati minn qabel għal 70% tal-waqgħat b'rotot prevedibbli
L-ispiża tal-materjal żdiedet 35%. Iżda d-dejta tal-prestazzjoni ta' ħames-snin tagħhom turi:
Sena-1 degradazzjoni: 23% → 2.8%
Ħin ta 'installazzjoni: medja ta' 2.8 sigħat → 2.1 sigħat
Rombli tat-trakkijiet għall-ħruġ tal-waqgħa: 847 → 94 (aktar minn 10,000 qatra)
Sodisfazzjon tal-klijent: 78% → 94%
Tnaqqis nett tat-TCO: 22% minkejja spejjeż ogħla tal-materjal
L-ispeċifikazzjonijiet tal-kejbil tal-qatra ftth kienu importanti. Iżda biss għax qabblu mas-sistema sħiħa ta' skjerament-ambjent, ħardwer, proċess, u nies.
Id-Deċiżjoni tal-Ispeċifikazzjoni li Attwalment Trid Tagħmel
Tieqaf tistaqsi "x'inhi l-aħjar speċifikazzjoni tal-kejbil tal-qatra FTTH?" Ibda staqsi:
Mistoqsija 1:X'tensjonijiet speċifiċi se jesperjenza dan il-kejbil? (Distribuzzjoni tar-raġġ tal-liwi, firxa tat-temperatura, espożizzjoni UV, profil tat-tensjoni)
Mistoqsija 2:Liema restrizzjonijiet ta' installazzjoni jeżistu? (Livell tal-ħiliet tal-ekwipaġġ, għodod disponibbli, pressjoni tal-ħin, kumplessità tar-rotta)
Mistoqsija 3:X'inhi t-tolleranza tal-falliment tiegħi? (Rata ta' callback aċċettabbli, aspettattiva tal-klijent, obbligi ta' garanzija)
Mistoqsija 4:X'inhi l-istruttura tal-ispiża totali tal-iskjerament tiegħi? (Ir-rati tax-xogħol, l-ispejjeż tar-roll tat-trakkijiet, l-ispiża tal-akkwist tal-klijenti)
Mistoqsija 5:X'inhu l-orizzont taż-żmien tiegħi? (Espansjoni rapida ta’ 5 snin jew bini ta’ pazjent 20 sena?)
Wieġeb dawk il-ħames mistoqsijiet onestament, imbagħad l-ispeċifikazzjonijiet tal-kejbil tal-qatra ftth isiru ovvji. M'intix qed tagħżel l-"aħjar" cable-qed tagħżel is-sett ta' speċifikazzjoni li jottimizza l-matriċi tar-restrizzjoni speċifika tiegħek.
Il-verità skomda bdejna biha: 70% tal-problemi jseħħu f'1% tat-tul tan-netwerk minħabba li dak 1% jesperjenza 100× l-istress mekkaniku tal-bqija tas-sistema. L-ispeċifikazzjonijiet huma l-polza tal-assigurazzjoni tiegħek kontra dak l-istress.
Agħżel speċifikazzjonijiet li jaqblu mal-profil tar-riskju tiegħek, mhux mal-pretensjonijiet ta' kummerċjalizzazzjoni ta' xi ħadd ieħor. Ittestja l-għażliet tiegħek bi skjeramenti pilota. Kejjel il-prestazzjoni attwali tal-post-mhux biss fl-attivazzjoni, iżda f'6 xhur, 12-il xahar, u 24 xahar. Aġġusta bbażat fuq data, mhux suppożizzjonijiet.
U ftakar: L-ispeċifikazzjoni tal-kejbil tal-qatra ftth l-aktar sofistikata fid-dinja ma tistax tegħleb prattiki ta 'installazzjoni li jiksru l-prinċipji mekkaniċi bażiċi. Meta l-ittestjar fuq il-post juri li t-tidwir joħloq telf ta '3.24dB filwaqt li l-liwi joħloq telf negliġibbli, il-lista ta' kontroll tal-iskjerament tiegħek teħtieġ "tipprevjeni t-tidwir tal-kejbil" qabel "uża fibra ta 'liwja premium-insensittiva."
L-ispeċifikazzjonijiet tal-kejbil tal-qatra jaffettwaw il-prestazzjoni. Iżda l-proċess jaffettwa l-abbiltà tal-ispeċifikazzjonijiet li jwasslu dik il-prestazzjoni. Ikseb it-tnejn dritt.
Takeaways Ewlenin
Il-kejbils tal-waqgħa jirrappreżentaw 1% tat-tul tan-netwerk iżda jikkawżaw 70% tal-problemi tad-dawl dgħajjef FTTH-diskrepanzi tal-ispeċifikazzjonijiet jikkonċentraw il-fallimenti
It-tidwir taħt forza esterna joħloq telf addizzjonali ta '3.24dB; aktar ta 'ħsara mill-liwi għall-biċċa l-kbira tal-installazzjonijiet tal-post
L-għażla tal-fibra G.657.A2 vs A1 hija importanti primarjament għar-reżistenza għall-ħsara tal-installazzjoni, inqas għall-prestazzjoni installata finali f'applikazzjonijiet tipiċi
L-analiżi tal-ispiża totali tas-sjieda tipikament tiffavorixxi speċifikazzjonijiet ta' primjum ta' 20-40% minħabba ħaddiema mnaqqsa u rollijiet tat-trakkijiet
Kejbils-terminati minn qabel joffru l-aktar skjerament mgħaġġel u l-ogħla konsistenza meta r-rati tax-xogħol jaqbżu $70-80/siegħa u d-distanzi jkunu prevedibbli
Qabbel l-ispeċifikazzjonijiet mal-istress attwali tal-iskjerament: it-tip tal-fibra mar-restrizzjonijiet tar-rotta, il-materjal tal-ġakketta mal-ambjent, il-membru tas-saħħa għall-ajru vs id-midfun
L-ebda speċifikazzjoni ma tikkumpensa għal prattika fqira ta' installazzjoni-taħriġ u dixxiplina tal-proċess huma importanti daqs l-għażla tal-materjal
Sorsi tad-Data
Dejta tal-analiżi tal-fallimenti fuq il-post - Studji tal-iskjerament tal-ISP reġjonali (2021-2024)
Speċifikazzjonijiet ITU-T G.657 - Standards tal-Unjoni Internazzjonali tat-Telekomunikazzjoni
Ittestjar mekkaniku tal-kejbil tal-qatra - Rapporti tat-test tal-industrija u dokumentazzjoni tal-manifattur
Kejl tat-telf tal-installazzjoni - Ittestjar fuq il-post tal-OTDR fuq 47 skjerament FTTH
Analiżi TCO - Data finanzjarja tal-operatur tan-netwerk u traċċar tal-ispiża tal-iskjerament
