Telf ta 'splice tal-fibra huwa l-porzjon tal-qawwa tas-sinjal ottiku li jonqos milli jgħaddi mill-punt fejn żewġ fibri huma magħquda. Anke ammont żgħir ta 'telf f'splice wieħed jista' jingħaqad f'netwerk b'għexieren jew mijiet ta 'punti ta' splice, li jikkunsmaw il-marġni tal-link u jiddegradaw il-prestazzjoni ġenerali. Huwa għalhekk li t-telf ta 'splice huwa importanti għal kull min jiddisinja, jinstalla, jew iżommkejbil tal-fibra ottikainfrastruttura.

Din il-gwida tkopri x'inhu t-telf ta 'splice, għaliex jiġri, kif titkejjel b'mod korrett, liema valuri huma aċċettabbli f'xenarji differenti, u kif issolvi l-problemi splices li jaqgħu barra mill-ispeċifikazzjoni.

X'inhu Fiber Splice Telf?

Splice tal-fibra hija junction permanenti jew semi-permanenti fejn żewġ truf tal-fibra jinġiebu flimkien biex joħolqu mogħdija ottika kontinwa. It-telf ta 'splice huwa t-tnaqqis fil-qawwa ottika f'dik il-junction, imkejjel f'decibels (dB). It-telf ta 'splice jirrappreżenta l-qawwa ottika li ma tiġix trażmessa b'suċċess mill-punt ta' splice u minflok tiġi rradjata barra mill-fibra.

Tgħin biex tiddistingwi t-telf ta 'splice minn żewġ termini relatati mill-qrib. It-telf ta 'inserzjoni huwa kejl usa' li jaqbad it-tnaqqis totali tas-sinjal ikkawżat billi żżid kwalunkwe komponent - konnettur, coupler, jew splice - f'mogħdija ottika. L-attenwazzjoni ġenerali tal-fibra tirrappreżenta kull sors ta 'telf tul il-link sħiħ, inkluż il-kejbil innifsu, konnetturi, splices, liwjiet u apparat passiv. Splice jista' jidher tajjeb waħdu, iżda meta t-telf tiegħu jiġi kkombinat ma' kull kontributur ieħor tul il-link, it-total jista' jaqbeż it-baġit tat-telfu jikkawżaw problemi ta 'trasmissjoni.

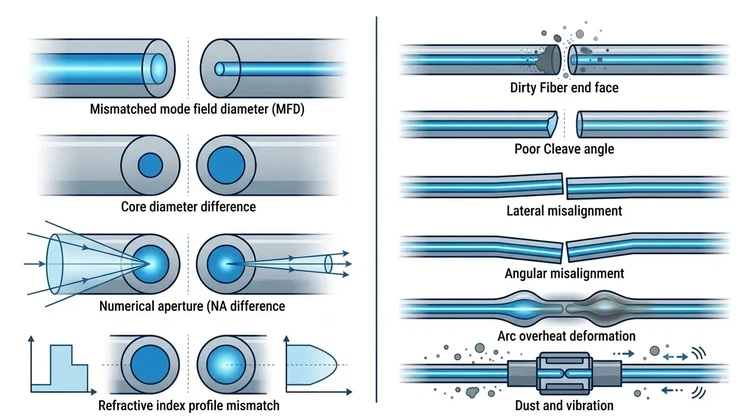

X'jikkawża Telf tal-Fiber Splice?

It-telf ta 'splice joriġina minn żewġ kategoriji ta' fatturi: intrinsiċi u estrinsiċi.

Kawżi Intrinsiċi

Fatturi intrinsiċi huma mibnija fil-fibri nfushom u ma jistgħux jinbidlu matul il-proċess ta 'splicing. L-aktar sinifikanti hija nuqqas ta 'qbil fid-dijametru tal-kamp tal-mod (MFD) bejn iż-żewġ fibri li qed jingħaqdu. Meta żewġ fibri jkollhom valuri MFD differenti - anki fibri tal-istess tip nominali minn lottijiet ta' manifattura differenti - xi dawl jintilef fit-tranżizzjoni. Kontributuri intrinsiċi oħra jinkludu differenzi fid-dijametru tal-qalba, il-konċentriċità tal-qalba, l-apertura numerika u l-profil tal-indiċi refrattiv. Dawn il-varjazzjonijiet huma ġeneralment żgħar għal fibri ta 'l-istess speċifikazzjoni, iżda jsiru aktar sinifikanti meta tgħaqqad tipi ta' fibri differenti, bħall-għaqdafibra b'modalità unikakonformi ma' G.652.D biex tgħawweġ-fibra G.657 insensittiva.

Kawżi Estrinsiċi

Fatturi estrinsiċi joħorġu mill-proċess tat-twaħħil innifsu u huma fil-biċċa l-kbira taħt il-kontroll tal-installatur. L-aktar kawżi estrinsiċi komuni huma kontaminazzjoni fuq il-wiċċ tat-tarf tal-fibra, kwalità fqira ta 'qsim (angolu, lip, jew hackle), allinjament ħażin laterali jew angolari tal-qlub tal-fibra, u deformazzjoni tal-qalba kkawżata minn parametri ta' fużjoni mhux korretti. Kundizzjonijiet ambjentali - estremi tat-temperatura, riħ, trab, u vibrazzjoni - jistgħu wkoll jiddegradaw il-kwalità tal-isplice meta jaħdmu fil-qasam.

Fil-biċċa l-kbira tas-sitwazzjonijiet tad-dinja reali-, it-telf għoli ta' splice jirritorna għal żbalji ta' preparazzjoni u tqandil aktar milli għall-fiżika tal-fibri eżotiċi. Tarf tal-fibra maħmuġ jew qasma ħażina se jħassru setup ta 'splice inkella perfett. Huwa għalhekk li tekniċi b'esperjenza jinvestu l-maġġoranza tal-isforz tagħhom fil-preparazzjoni tal-fibra, mhux fl-aġġustament ta 'settings avvanzati tal-isplicer.

Fusion Splicing vs Mechanical Splicing: Prestazzjoni ta 'Telf Imqabbla

Hemm żewġ metodi primarji biex jgħaqqdu fibri ottiċi, u jipproduċu karatteristiċi ta 'telf differenti ħafna.

Splicing tal-Fużjoni

Splicing tal-fużjonijgħaqqad b'mod permanenti żewġ truf tal-fibra billi jdubhom flimkien b'ark elettriku kkontrollat ​​b'mod preċiż. Splicers tal-fużjoni moderni jużaw allinjament attiv tal-qalba u kalibrazzjoni tal-ark awtomatizzata biex jiksbu telf ta 'splice konsistentement baxx. Skond il-Assoċjazzjoni tal-Fiber Optic (FOA), valur ta 'ppjanar tipiku għal telf ta' splice tal-fużjoni tal-modalità waħda-huwa 0.15 dB għal kull splice, u tekniċi tas-sengħa normalment jiksbu riżultati ferm taħt 0.1 dB. It-twaħħil tal-fużjoni jipproduċi wkoll riflessjoni minima lura, li hija importanti f'sistemi sensittivi għat-telf tar-ritorn, bħal vidjo analogu jew trażmissjoni koerenti ta'-veloċità għolja.

Splicing Mekkanika

Splicing mekkaniku tallinja żewġ truf tal-fibra ġewwa akkomodazzjoni ta 'preċiżjoni u jżommhom f'posthom b'morsa jew lukkett, bl-użu ta' ġel ta 'tqabbil tal-indiċi- biex tnaqqas ir-riflessjoni u t-telf fil-vojt tal-arja. Ma jwaħħalx il-ħġieġ b'mod permanenti. L-istandard EIA/TIA 568 jippermetti telf ta 'splice massimu ta' 0.3 dB, u t-telf ta 'splice mekkaniku tipiku jvarja minn 0.2 dB sa 0.75 dB skont it-tip ta' splice u l-ħila tal-installatur. It-twaħħil mekkaniku jeħtieġ tagħmir inqas għali u inqas taħriġ, li jagħmilha prattiku għal restawr ta’ emerġenza, konnessjonijiet temporanji, jew xenarji fejnfużjoni splicermhix disponibbli.

Liema Metodu Agħżel

Għal installazzjonijiet permanenti fejn il-prestazzjoni u l-affidabbiltà-fit-tul huma prijoritajiet - partikolarment fuqbarra r-rabtiet tal-pjantijew interkonnessjonijiet taċ-ċentru tad-data ta'-veloċità għolja - fużjoni splicing hija l-għażla standard. Splicing mekkaniku jibqa' utli għal tiswijiet rapidi fuq il-post, garżi temporanji, u applikazzjonijiet fejn it-telf ogħla għal kull-splice jista' jiġi assorbit fil-baġit tal-link. Ħafna operaturi tat-telekomunikazzjoni jużaw fusion splicing għal rotot tas-sinsla u-long-haul filwaqt li jżommu kits ta' splice mekkaniċi disponibbli għal restawr ta' emerġenza.

Kif jitkejjel it-Telf tal-Fiber Splice?

Żewġ strumenti ewlenin jintużaw biex jevalwaw it-telf ta 'splice, u jwieġbu mistoqsijiet differenti.

Ittestjar OTDR għal Avvenimenti Splice

Reflectometer tad-Dominju tal-Ħin Ottiku (OTDR) jibgħat impulsi qosra ta’ dawl fil-fibra u janalizza l-sinjal backscateredbiex tikkaratterizza avvenimenti tul il-link. Jista 'jidentifika postijiet ta' splice individwali, jistma t-telf ta 'splice f'kull avveniment, u jiskopri problemi bħal liwi jew waqfiet eċċessivi. Għal netwerks b'ħafna splices fuq medda twila, l-OTDR huwa essenzjali għall-verifika li kull splice jissodisfa l-ispeċifikazzjoni.

Madankollu, kejl OTDR ta'-direzzjoni waħda jipprovdi biss stima tat-telf ta' splice, mhux kejl veru. Meta żewġ fibri jkollhom koeffiċjenti ta' backscatter differenti - li jiġri kull meta fibri b'valuri MFD differenti huma magħquda - qari OTDR wieħed-mod wieħed jista' jeċċedi jew jissottovaluta b'mod sinifikanti t-telf attwali. F'xi każijiet, tista 'saħansitra turi "gainer" apparenti, li tidher qisha telf negattiv fil-punt ta' splice. KifCommScope jispjega, dan l-effett huwa illużjoni ottika kkawżata minn bidliet fil-livell ta 'backscatter, mhux amplifikazzjoni tas-sinjal attwali.

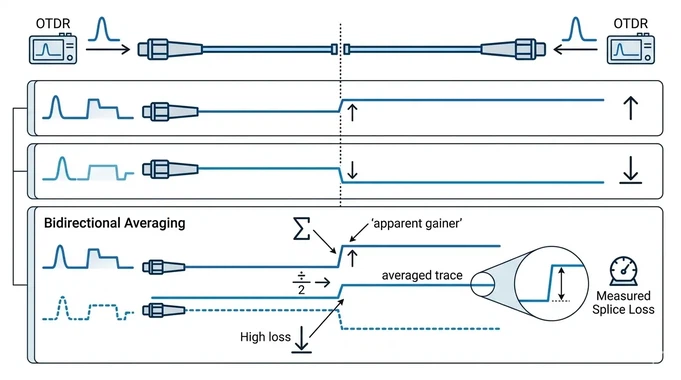

Għaliex Materjali Bidirezzjonali Medja

Il-proċedura standard tal-industrija għal kejl preċiż tat-telf ta' splice ibbażat fuq OTDR-huwa ttestjar bidirezzjonali. SkondSoluzzjonijiet VIAVI, il-kejl tal-istess splice miż-żewġt itruf u l-medja taż-żewġ riżultati jelimina l-iżball relatat mal-backscatter-. L-istandard TIA-FOTP-61 jeħtieġ dan l-approċċ bidirezzjonali għal valutazzjoni affidabbli tat-telf ta' splice. Mingħajrha, it-tekniċi jirriskjaw jew li jaċċettaw splices li huma agħar milli jidhru jew li jaħdmu mill-ġdid bla bżonn splices li fil-fatt huma tajbin.

Eżempju prattiku juri għaliex dan huwa importanti: splice bejn il-fibra G.652.D u G.657 tista 'turi telf ta' 0.35 dB meta tiġi ttestjata minn direzzjoni waħda, u tqajjem tħassib. Ittestjat mid-direzzjoni opposta, l-istess splice jista 'juri gainer ta' -0.10 dB. Il-medja bidirezzjonali - madwar 0.12 dB - tirrappreżenta t-telf ta' splice attwali u hija sew fil-limiti aċċettabbli. Mingħajr ma ttestja ż-żewġ direzzjonijiet, it-tekniku seta' ħela l-ħin biex-jgħaqqad ġonta perfettament tajba.

Ittestjar ta' Telf ta' Inserzjoni b'OLTS

Għall-ittestjar tal-aċċettazzjoni tal-link-livell, Sett tat-Test ta' Telf Ottiku (OLTS) - li jikkonsisti f'sors tad-dawl kalibrat u miter tal-qawwa - ikejjel it-telf totali tal-inserzjoni fl-impjant kollu tal-kejbil. Dan it-test jaqbad kull kontributur tat-telf f'kejl ta' tarf-sa-tarf: attenwazzjoni tal-fibra, telf ta' konnettur, u telf ta' splice flimkien. Ħafnaittestjar tal-kejbil tal-fibra ottikal-istandards jeħtieġu test ta' telf ta' inserzjoni bħala l-kriterju primarju li jgħaddi/falla, bl-ittestjar OTDR użat bħala għodda kumplimentari għad-dijanjostika fil-livell tal-avveniment-.

X'inhu Telf Aċċettabbli ta' Splice Fiber?

M'hemm l-ebda limitu universali uniku. Telf ta 'splicing aċċettabbli jiddependi fuq it-tip ta' fibra, il-metodu ta 'splicing, l-applikazzjoni, u l-baġit tat-telf totali tal-link.

Valuri tal-Ippjanar skont it-Tip tal-Fiber u Splice

L-FOA jipprovdi valuri ta 'ppjanar referenzjati b'mod wiesa' għall-kalkoli tal-baġit tat-telf. Għall-splices tal-fużjoni ta'-modalità waħda, il-valur tal-ippjanar rakkomandat huwa0.15 dB għal kull splice. Għal splices mekkaniċi multimode, il-valur huwa 0.3 dB għal kull splice. L-istandard TIA-568 jistabbilixxi telf ta' splice massimu permess ta' 0.3 dB. Dawn iċ-ċifri huma stimi konservattivi maħsuba għall-kalkoli tal-istadju tad-disinn, mhux limiti assoluti ta 'pass/fail għal splices individwali fil-qasam.

Fil-prattika, splicers tal-fużjoni moderni fuq-ppreparati tajjebfibra b'modalità unikaregolarment jipproduċu splice telf taħt 0.05 dB. Fuqfibra multimode, ir-riżultati għandhom tendenza li jkunu kemmxejn ogħla iżda xorta tipikament jaqgħu sew taħt 0.15 dB b'tagħmir ta 'fużjoni.

Telf Aċċettabbli fil-Kuntest: L-Approċċ tal-Baġit tat-Telf

Splice li jkejjel 0.20 dB jista' jkun perfettament aċċettabbli fuq link ta' kampus qasir b'ħafna marġni, iżda l-istess valur jista' jkun inaċċettabbli fuq rotta twila-barra mill-impjant fejn għexieren ta' splices iħallu ftit li xejn spazju fil-baġit tat-telf. L-approċċ korrett huwa li jiġi kkalkulat il-baġit totali tat-telf tal-link - li għalih jingħata kontattenwazzjoni tal-fibra, telf ta' konnettur, telf ta' splice, u kwalunkwe komponenti passivi - u mbagħad ivverifika li t-telf imkejjel minn tarf-sa-taqa' f'dak il-baġit b'marġni adegwat għat-tixjiħ u tiswijiet futuri.

Ġeneralment huwa rrakkomandat marġni ta' rabta ta' mill-inqas 3 dB biex iqis it-tixjiħ tal-komponenti, id-degradazzjoni tal-konnettur fuq tgħammir ripetut, u splices futuri possibbli meħtieġa għat-tiswijiet tal-kejbil.

Meta Resplice

Splice għandu jiġi investigat u potenzjalment maħdum mill-ġdid meta tapplika xi waħda mill-kundizzjonijiet li ġejjin: it-telf imkejjel tiegħu huwa ogħla b'mod sinifikanti mill-isplices l-oħra fuq l-istess link; tikkawża li t-telf totali tal-link jersaq lejn jew jaqbeż il-baġit; jidher anomali fuq testijiet ripetuti; jew l-isplicer innifsu stmat telf għoli mhux tas-soltu matul il-proċess tal-fużjoni. Jekk re-taqsam u re-splice wieħed ma jġibx it-telf, il-kwistjoni x'aktarx tkun mal-kompatibilità tal-fibra, il-kontaminazzjoni, jew il-kalibrazzjoni tat-tagħmir aktar milli x-xorti ħażina.

Kif Tnaqqas Telf Għoli ta' Splice Fiber: Pass{0}}pass{1}}Fluss ta' Soluzzjoni ta' Problemi

Meta splice tipproduċi telf ogħla milli mistenni, segwi din is-sekwenza aktar milli jaqbeż dritt għal settings avvanzati jew bidliet fit-tagħmir.

Pass 1: Naddaf u Spezzjona t-truf tal-Fiber

Il-kontaminazzjoni hija l-aktar kawża komuni ta 'telf ta' splice elevat. Partiċelli tat-trab, żjut mill-immaniġġjar, residwu tal-ġel buffer, u debris fl-arja kollha jistgħu jipprevjenu l-allinjament xieraq tal-fibra u jintroduċu t-tifrix fil-punt ta 'splice.Naddaf il-fibra mqaxxarsewwa b'imsielet-ħieles mill-lint u alkoħol isopropiliku ta'-purità għolja qabel kull qsim. Jekk mikroskopju jew skop ta 'spezzjoni huwa disponibbli, użah - kontaminazzjoni inviżibbli għall-għajn hija spiss biżżejjed biex tikkawża splice ħażina.

Pass 2: Er-Aqsam Qabel Twaħħal il-Splicer

Qasam fqir - wieħed b'angolu eċċessiv, xoffa, jew marka ta 'hackle - jipproduċi splice b'telf għoli- irrispettivament minn kemm jaħdem tajjeb l-isplicer. Jekk it-telf ikun għoli b'mod mhux mistenni, l-aktar soluzzjoni mgħaġġla ġeneralment tkun li tqaxxar ftit ċentimetri oħra, terġa'-tinqasam, u erġa' pprova. Ikkonferma li x-xafra tal-cleaver hija f'kundizzjoni tajba u mqiegħda sew. Xfafar tal-cleaver li jintlibsu jew bil-ħsara huma kawża ewlenija frekwenti ta' splices rikorrenti b'telf għoli-. Angolu cleave taħt grad 1 huwa ideali; angoli 'l fuq minn 2 gradi se jżidu b'mod notevoli t-telf ta' splice.

Pass 3: Ivverifika l-Kompatibbiltà tal-Fiber

Iċċekkja li ż-żewġ fibri li qed jiġu spliced ​​huma kompatibbli. Tgħaqqad fibri b'valuri MFD differenti b'mod sinifikanti - pereżempju, splicing standard G.652.D fiber biex tgħawweġ -fibra G.657 insensittiva - se tipproduċi telf intrinsiku ogħla irrispettivament mill-kwalità tal-preparazzjoni. Meta fibri differenti jridu jingħaqdu, uża splicer b'allinjament attiv tal-qalba u stenna li l-OTDR juri differenzi direzzjonali li jeħtieġumedja bidirezzjonalibiex tinterpreta b'mod korrett.

Pass 4: Iċċekkja l-Kalibrazzjoni tal-Ark u l-Kondizzjoni tal-Splicer

Splicers tal-fużjoni jeħtieġu kalibrazzjoni perjodika tal-ark, speċjalment meta jinbidlu l-kundizzjonijiet ambjentali. Ċaqliq fit-temperatura, differenzi fl-altitudni, u xedd tal-elettrodu kollha jistgħu jaffettwaw il-qawwa tal-ark u t-tul. Mexxi r-rutina tal-kalibrazzjoni tal-ark mibnija-tal-isplicer. Jekk l-elettrodi jintlibsu jew ikkontaminati, ibdelhom. Ivverifika wkoll li l-iskanalaturi V-huma debris nodfa - fil-mekkaniżmu ta' allinjament jista' jikkawża allinjament ħażin sistematiku.

Pass 5: Er-Ittestja B'mod Korrett

Taċċettax jew tirrifjuta splice ibbażata fuq qari OTDR unidirezzjonali wieħed. Jekk il-qari jidher dubjuż, ittestja mid-direzzjoni opposta u medja ż-żewġ riżultati. Qabbel is-splice ma' avvenimenti ġirien fuq l-istess fibra - splice li hija notevolment agħar mill-ġirien tagħha jistħoqqilha investigazzjoni, filwaqt li waħda li hija konsistenti mal-bqija tar-rabta x'aktarx aċċettabbli. Jekk l-isplice xorta jonqos wara l-ittestjar mill-ġdid, aħdem mill-ġdid aktar milli jġorr telf moħbi fil-netwerk komplut.

Telf ta 'Splice vs Telf ta' Inserzjoni: Nifhmu d-Differenza

Dawn iż-żewġ termini huma kultant konfużi, iżda jkejlu affarijiet differenti. Telf ta' splice huwa t-telf speċifikament f'avveniment ta' splice - il-qawwa ottika li tonqos milli tgħaddi mill-ġonta bejn żewġ fibri. Telf ta 'inserzjoni huwa t-telf totali introdott minn kwalunkwe komponent imqiegħed fil-passaġġ ottiku, li jista' jinkludi splice, konnettur, coupler, jew attenwatur.

Meta tevalwa akorda tal-garża tal-fibra ottikajew assemblaġġ tal-kejbil mitmum, l-ispeċifikazzjoni rilevanti hija telf ta 'inserzjoni, li jinkludi telf ta' konnettur fiż-żewġt itruf flimkien ma 'kull splice jew telf ta' fibra fi ħdan l-assemblaġġ. Meta tiġi evalwata l-kwalità ta 'splice tal-qasam ġewwa impjant tal-kejbil, it-telf ta' splice huwa l-metrika xierqa. It-tnejn huma importanti għall-baġit ġenerali tal-link, iżda jwieġbu mistoqsijiet differenti.

Żbalji Komuni Li Iwasslu għal Telf Għoli ta' Splice

Bosta żbalji rikorrenti jammontaw għall-maġġoranza tal-problemi ta 'telf ta' splice evitabbli fil-qasam.

Fidu f'direzzjoni waħda OTDR.It-trattament ta' qari OTDR unidirezzjonali bħala r-risposta finali - mingħajr ma jiġu kkunsidrati l-effetti ta' backscatter jew twettiq ta' medja bidirezzjonali - iwassal kemm għal allarmi foloz kif ukoll għal difetti mitlufa. KifFluke Networks noti, dawk li jiksbu huma pożittivi foloz li jistgħu jaħbu problemi reali jekk jittieħdu fil-valur nominali.

It-traskurazzjoni tal-preparazzjoni tat-tarf tal-fibra.L-għaġġla permezz tat-tqaxxir, it-tindif u l-qsim biex tiffranka ftit minuti għal kull splice regolarment tiswa aktar ħin fix-xogħol mill-ġdid. Il-kwalità tal-preparazzjoni hija l-akbar fattur kontrollabbli fit-telf tal-isplice.

Taħlit ta 'tipi ta' fibra mingħajr verifika tal-kompatibilità.Li tgħaqqad fibri bi speċifikazzjonijiet MFD differenti mingħajr għarfien tal-penali tat-telf intrinsiku u l-artifacts tal-kejl OTDR li toħloq twassal għal konfużjoni u xogħol mill-ġdid bla bżonn.

Injora l-baġit tat-telf totali.Li tiffoka biss fuq il-valuri tal-iskrin tal-isplice individwali filwaqt li tinjora l-effett kumulattiv kolludisinn tal-impjant tal-kejbiljista' jirriżulta f'rabta li tgħaddi minn avveniment-b'-avveniment iżda tonqos minn tmiem-sa-.

Taqbeż il-manutenzjoni tal-isplicer.Elettrodi li jintlibsu, skanalaturi tal-V-maħmuġin, u kalibrazzjoni tal-ark skaduta jiddegradaw il-kwalità tal-isplice gradwalment, u jagħmluha faċli li tinjora sakemm il-valuri tat-telf isiru konsistentement fqar.
