F'dan l-artikolu, aħna niffukaw fuq it-tipi ta 'konnettur u l-għażliet li l-aktar importanti fi proġetti reali.L-ewwel, nirrevedu l-konnetturi tat-tip ta' fibra komuni FC, SC, LC u ST. Imbagħad nispjegaw PC / UPC / APC il-lustrar tal-wiċċ-u għaliex it-telf tar-ritorn huwa importanti f'applikazzjonijiet differenti. Fl-aħħarnett, inħarsu lejn konnetturi tal-fibra MPO/MTP ta 'densità għolja- u patch cords li jintużaw ħafna f'ċentri tad-dejta moderni, u kif l-inġiniera, l-integraturi tas-sistema u l-operaturi DC jistgħu jagħżlu l-għażla t-tajba għan-netwerk tagħhom.
Bażi tal-Konnettur tal-Fibra: Kunċetti Ewlenin li Trid Taf
Kif jaħdem konnettur tal-kejbil tal-fibra?
Konnettur tal-kanal tal-fibra juża ferrule ta 'preċiżjoni biex iżżomm il-qalba tal-fibra f'postha, u adapter b'kmiem ta' allinjament biex jgħaqqad żewġ ferrules wiċċ imb'wiċċ, sabiex il-qlub tal-ħġieġ jingħaqdu fi ftit mikroni. Meta twaħħal żewġ konnetturi tal-kejbil tal-fibra f'adapter, il-ferrules huma ċċentrati mill-kmiem, l-uċuħ tat-tarf tagħhom huma ppressati flimkien taħt forza kkontrollata, u l-housing ta 'barra jipprovdi serħan tat-tensjoni u tqandil faċli ta' plug-unplug. Fil-qosor, ix-xogħol tal-konnettur huwa li jżomm il-qlub allinjati b'mod preċiż, jipproteġi l-uċuħ tat-tarf, u jħallik terġa 'tikkonnettja l-link ħafna drabi mingħajr ma tagħmel ħsara lill-fibra jew iżżid wisq telf.
Konnettur tal-kejbil tal-fibra ottika Parametri tal-qalba: Telf ta 'Inserzjoni u Telf ta' Ritorn
Mil-lat ta 'inġinerija, konnettur huwa ġġudikat prinċipalment minn telf ta' inserzjoni (IL) u telf ta 'ritorn (RL). Telf ta' inserzjoni, f'dB, huwa kemm titlef sinjal meta l-konnettur jiżdied mal-link-aktar ma jkun baxx in-numru, aħjar. It-telf tar-ritorn, ukoll f'dB, jiddeskrivi kemm qawwa tiġi riflessa lura fl-interface-aktar ma jkun għoli n-numru, aħjar, għaliex dan ifisser inqas riflessjoni. Għal tipi moderni ta 'konnettur tal-fibra tal-modalità waħda LC/SC b'lustrar UPC, par imgħammrin tipiku huwa ta' madwar Inqas minn jew ugwali għal 0.3 dB IL u Akbar minn jew ugwali għal 50 dB RL; għall-verżjonijiet APC, IL huwa simili iżda RL jista 'jilħaq Ikbar minn jew ugwali għal 60 dB jew aħjar. Dawn il-valuri huma aspettattivi prattiċi aktar milli limiti stretti, iżda huma utli ħafna bħala kontroll tas-sanità meta tfassal baġit tal-link jew taqra rapport tat-test.
Tipi ta 'konnetturi tal-kejbil tal-fibra ottika: Daqs tal-ferrule, Modalità tal-Fibra u Fattur tal-Forma tal-Konnettur
Il-biċċa l-kbira tal-konnetturi komuni tal-kejbil tal-fibra ottika b'ferrules ta '2.5 mm (konnettur tal-fibra SC, FC, ST) huma fiżikament akbar, filwaqt li LC juża ferrule ta' 1.25 mm, li jippermetti densità tal-port ferm ogħla fuq pannelli u tagħmir. L-istess familja ta 'konnettur tal-kejbil ottiku tista' tinbena għal fibra waħda -modalità (OS2) jew multimode (OM3/OM4/OM5), għalhekk dejjem għandek bżonn tħares kemm lejn it-tip ta 'konnettur kif ukoll it-tip ta' fibra warajha. Fil-prattika inti tagħżel ukoll bejn simplex (fibra waħda), duplex (par Tx/Rx f'klipp wieħed) u konnetturi multi-fiber bħal MPO/MTP li jġorru 8, 12, 24 fibri jew aktar f'ferrule wieħed. Dawn l-għażliet kollha jaffettwaw direttament kemm portijiet tista 'toqgħod f'unità ta' rack, x'tip ta 'prestazzjoni ta' telf tista 'tistenna, u l-ispiża ġenerali tas-sistema tal-kejbils.
tipi differenti ta' konnetturi tal-fibra ottika: Eżempju tal-Baġit ta' Telf ta' Link
Bħala eżempju sempliċi, ikkunsidra kanal mill-Apparat A għall-Apparat B: Apparat A - LC/UPC patch cord - panel - MPO trunk - panel - LC/UPC patch cord - Apparat B. Jekk tassumi kull par imqabbad LC huwa madwar 0.3 dB mated dB, 0.30 MPO, dB 10 0. m ta 'fibra tikkontribwixxi bejn wieħed u ieħor 0.3 dB, it-telf totali ta' inserzjoni huwa bejn wieħed u ieħor 0.3×2 + 0.35×2 + 0.3 ≈ 1.6 dB. Imbagħad tqabbel din iċ-ċifra mat-telf massimu tal-kanal permess mit-transceivers tiegħek jew mill-istandard rilevanti għal 10G/40G/100G; jekk id-disinn tiegħek jidħol komdu taħt dak il-limitu, taf li t-topoloġija hija raġonevoli u għad għandek xi marġni għal tolleranzi tal-fibra tal-konnettur, tixjiħ u kontaminazzjoni fil-qasam.
Tipi ta 'konnettur tal-kejbil tal-fibra komuni: FC / SC / LC / ST

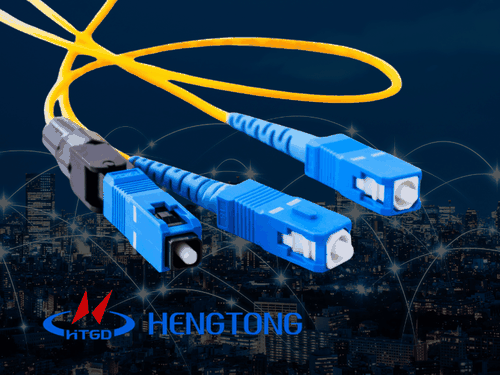

Konnetturi SC (Konnettur tal-Abbonat)
Il-konnetturi SC jużaw akkomodazzjoni rettangolari b'ferrule ta '2.5 mm u huma disponibbli kemm f'verżjonijiet simplex kif ukoll f'żewġ verżjonijiet, li jagħmluhom faċli biex jimmaniġġaw fuq patch panels u ODFs. Il-lukkett push-pull huwa robust u konvenjenti f'ambjenti ta 'rack, għalhekk SC għadu komuni ħafna f'FTTH, uffiċċji ċentrali tat-telekomunikazzjoni u frejms tad-distribuzzjoni. Il-konnetturi tal-fibra ottika SC huma fornuti f'verżjonijiet SC/UPC u SC/APC: UPC tintuża ħafna f'konnessjonijiet ġenerali tat-telekomunikazzjoni u intrapriżi, filwaqt li SC/APC hija ppreferuta bil-qawwa f'sistemi FTTH/PON u CATV fejn riflessjoni baxxa hija kritika. Fil-prattika, par SC tajjeb tipikament joffri madwar Inqas minn jew ugwali għal 0.3 dB IL b'Ikbar minn jew ugwali għal 50 dB RL għal UPC u Greater minn jew ugwali għal 60 dB RL għal APC, u ħafna proġetti ta 'aċċess ġodda għadhom standardizzaw fuq SC/APC fin-naħa tal-abbonat. Iż-żewġ konnetturi tal-kejbil tal-fibra ottika l-aktar komuni huma Konnetturi LC u Konnetturi SC.
Konnetturi LC (Konnettur Lucent)
Il-konnetturi LC huma disinn ta' fattur ta' forma-żgħir bejn wieħed u ieħor nofs id-daqs ta' SC, bl-użu ta 'ferrule ta' 1.25 mm u lukkett stil RJ45-, li jippermetti densità għolja ħafna tal-port fuq swiċċijiet u patch panels moderni. Din il-footprint kompatta hija r-raġuni ewlenija li LC sar l-interface standard de facto fuq swiċċijiet taċ-ċentru tad-dejta, tagħmir SAN u ottika ta 'Ethernet ta' veloċità-għola (breakouts 10G/25G/100G). Il-konnetturi LC huma disponibbli kemm fil-verżjonijiet UPC kif ukoll f'APC u għal fibri b'modalità waħda-u multimodali; il-prestazzjoni tipika ta' par imqabbda-hija għal darb'oħra ta' madwar Inqas minn jew ugwali għal 0.3 dB IL b'RL fil-medda Ikbar minn jew ugwali għal 50 dB (UPC) jew Akbar minn jew ugwali għal 60 dB (APC) meta jintużaw komponenti ta' kwalità tajba. Għal bini ġdid ta 'ċentru tad-dejta u intrapriża, l-inġiniera ġeneralment jagħżlu LC bħala l-konnettur default wieħed jew duplex fit-tarf tat-tagħmir, ħafna drabi flimkien ma' bagolli MPO/MTP fis-sinsla.
Konnetturi ST (ponta dritta)
Il-konnetturi ST jużaw korp tond tal-metall b'mekkaniżmu ta' lock -bayonnet twist u ferrule taċ-ċeramika ta' 2.5 mm, li jagħti konnessjoni sigura ħafna u mekkanikament imħatteb li kienet popolari fin-netwerks bikrija tal-Ethernet u l-kampus. Elettrikament u ottikament, fibra tal-konnettur ST magħmula tajjeb -magħmula tajjeb tista 'tilħaq prestazzjoni IL/RL simili għal SC/FC f'ħafna applikazzjonijiet multimode u xi modalità waħda-, iżda l-operazzjoni ta' daqs relattivament kbir u twist-lock ma jaqbilx mal-pannelli tal-garża ta '-densità għolja tal-lum u xtillieri iffullar. Bħala riżultat, il-konnettur Fiber st issa huwa meqjus bħala konnettur legacy: għadu jiltaqa' magħhom meta jinżammu sistemi ta 'kampus jew industrijali eqdem, iżda rarament speċifikat għal proġetti ġodda fejn LC jew SC jipprovdi għażla aktar kompatta u futura-prova.
Konnetturi FC (Konnettur Ferrule / Konnettur tal-Kanal tal-Fibra)
Il-konnetturi FC jużaw akkoppjar tal-metall bil-kamin li jgħaqqad il-korp tal-konnettur sew fl-adapter, li jipprovdi stabbiltà eċċellenti u reżistenza għall-vibrazzjoni madwar ferrule taċ-ċeramika ta '2.5 mm. Dan jagħmel il-fibra tal-konnettur fc għażla tradizzjonali għal strumenti tat-test, setups tal-laboratorju, sistemi tal-laser b'modalità waħda u ambjenti oħra ta 'vibrazzjoni jew preċiżjoni għolja-, u hija standardizzata fl-ispeċifikazzjonijiet komuni tal-intermateabilità tal-konnettur TIA/EIA. Il-valuri tipiċi IL/RL huma komparabbli ma 'SC, iżda d-disinn bil-kamin huwa aktar bil-mod biex mate u demate u l-konnettur huwa fiżikament akbar, għalhekk FC sparixxa fil-biċċa l-kbira mit-telekomunikazzjoni mainstream u l-patching taċ-ċentru tad-data. Fil-prattika moderna tal-inġinerija, FC normalment jintuża biss meta l-port tat-tagħmir innifsu huwa FC, aktar milli jintgħażel bħala standard ġdid ta' livell ta' sistema-.
Tipi oħra ta' konnettur ottiku tal-Konnettur fil-Qosor (E2000, MU, MTRJ, eċċ.)
Tipi ta 'konnetturi tal-fibra ottika? Lil hinn mill-familji mainstream tal-konnetturi tal-fibra FC/SC/LC/ST, hemm disinji oħra bħal E2000 (b'shutter integrat għal sigurtà żejda tal-laser), MU (konnettur ta 'forma żgħira-fattur simili fid-daqs għal LC) u MTRJ (li juża djar ta' stil RJ-u jimmaniġġja żewġ fibri f'ferrule wieħed). Dawn jistgħu jkunu importanti f'ekosistemi speċifiċi ta' bejjiegħ jew installazzjonijiet eqdem, iżda fix-xogħol ta' proġett ta' jum-per-jum 80–90% tax-xenarji prattiċi huma koperti bis-sħiħ minn SC u LC għal konnessjonijiet ta' -fibra waħda, flimkien ma' MPO/MTP għal-densità għolja multi{-inġiniera tal-fibra madwar dawk l-interfaces tal-ġestjoni tagħhom, għalhekk jiffokaw il-biċċa l-kbira tal-interfaces tal-ġestjoni tagħhom.
PC, UPC u APC: Għaliex il-fibra tispiċċa-Affaċċja l-Materji Pollakki
X'Inhi End-Ġeometrija tal-wiċċ?
Il-wiċċ tat-tarf tal-konnettur-mhuwiex qatgħa ċatta tal-ħġieġ; huwa illustrat bir-reqqa f'ġeometrija kkontrollata sabiex żewġ fibri jmissu bil-mod it-tajjeb. F'konnettur PC (Kuntatt Fiżiku) jew UPC (Kuntatt Ultra Fiżiku), it-tarf tal-ferrule huwa illustrat f'wiċċ qrib -sferiku sabiex il-qlub tal-fibra jagħfas flimkien fiċ-ċentru, iżid iż-żona ta 'kuntatt u jnaqqas il-vojt tal-arja u r-riflessjoni. F'konnettur APC (Angled Physical Contact), it-tarf-wiċċ huwa illustrat f'angolu ta 'madwar 8 gradi, sabiex kwalunkwe dawl rifless residwu jiġi mmexxi 'l barra mill-qalba tal-fibra minflok ma tmur lura dritt lejn it-trasmettitur. Din il-kombinazzjoni ta 'kwalità tal-wiċċ u angolu taffettwa direttament kemm il-kwalità tal-kuntatt fiżiku kif ukoll id-direzzjoni u l-kobor tar-riflessjonijiet.
tipi ta 'konnettur tal-kejbils tal-fibra: PC vs UPC vs APC Definizzjonijiet
Il-konnettur tal-PC kien l-ewwel lustrar ta' kuntatt fiżiku użat ħafna u tipikament jagħti telf ta' ritorn madwar -30 dB; issa hija meqjusa bħala prestazzjoni bażika. L-UPC itejjeb fuq il-PC b'illustrar ifjen u kontroll tal-ġeometrija aktar strett, li jikseb telf ta 'ritorn madwar -50 dB jew aħjar fuq konnetturi tajbin ta' modalità waħda -, u hija l-għażla awtomatika għal ħafna konnessjonijiet Ethernet u telekomunikazzjoni. APC iżid it-truf tal-kejbil tal-fibra ottika angolata -wiċċ (madwar 8 gradi ) fuq quċċata ta '-illustrar ta' kwalità għolja, sabiex id-dawl lura-rifletti jiġi devjat fil-kisi; dan jippermetti telf ta 'ritorn ta' -60 dB jew aħjar. Fil-prattika, il-PC huwa fil-biċċa l-kbira wirt, l-UPC huwa l-mainstream għal links għal skopijiet ġenerali-, u APC huwa riżervat għal applikazzjonijiet fejn ir-riflessjonijiet huma kritiċi.
Tqabbil tal-Prestazzjoni (View Engineer)
Minn perspettiva ta 'inġinerija tista' taħseb fit-tliet lostri f'ġerarkija sempliċi: APC > UPC > PC f'termini ta 'prestazzjoni ta' telf ta 'ritorn. Tabella ta' paragun ta' malajr fl-artiklu tiegħek tista' tiġbor dan bħala: PC b'RL tipiku madwar -30 dB għal links bażiċi, UPC b'madwar -50 dB għall-biċċa l-kbira tal-applikazzjonijiet tad-dejta u tat-telekomunikazzjoni, u APC b'madwar -60 dB jew aħjar għal sistemi sensittivi ta' riflessjoni-. Meta tfassal jew tirrevedi link, dan il-mudell mentali jgħinek tiddeċiedi jekk konnettur UPC "standard" huwiex biżżejjed, jew jekk l-applikazzjoni tiegħek tiġġustifikax il-kura żejda u l-ispiża ta 'APC.
Każijiet ta 'Użu Tipiċi: Meta Uża APC vs UPC
Fil-biċċa l-kbira tal-konnessjonijiet Ethernet tal-intrapriża u taċ-ċentru tad-data-inklużi konnessjonijiet intra-rack u inter-rack-UPC konnetturi jipprovdu telf ta 'ritorn aktar minn biżżejjed, għalhekk LC/UPC u SC/UPC huma użati ħafna u faċli biex jiġu sors. APC isir obbligatorju jew rakkomandat bil-qawwa meta s-sistema tkun sensittiva ħafna għar-riflessjonijiet, bħal PON/FTTHrabtiet bejn OLT, splitters u ONUs, RF fuq Fiber u distribuzzjoni CATV, u xi sistemi ta' trasport ta' firxa twila-jew DWDM. Regola ġenerali prattika għall-inġiniera hija: jekk l-applikazzjoni tiegħek hija sensittiva għar-rifless-, default għal APC; inkella l-UPC normalment ikun biżżejjed.
Kodifikazzjoni tal-Kulur u Kompatibilità Mekkanika
Biex tagħmel il-ħajja aktar faċli fil-qasam, ħafna mill-bejjiegħa jsegwu konvenzjonijiet tal-kulur: SC/UPC u LC/UPC huma ġeneralment blu, filwaqt li SC/APC u LC/APC huma ġeneralment ħodor, sabiex it-tekniċi jkunu jistgħu jaraw it-tip tal-lustrar f'daqqa t'għajn. Minkejja l-housings simili, il-konnetturi UPC m'għandhomx jiġu pplaggjati f'adapters APC, u l-plaggs APC m'għandhomx ikunu mgħammrin f'adapters UPC; fl-aħjar każ dan jirriżulta fi prestazzjoni fqira, u fl-agħar każ jista 'jagħmel ħsara lill-uċuħ tat-tarf. Anke jekk il-partijiet jistgħu jiġu sfurzati flimkien mekkanikament, il-ġeometrija hija żbaljata, l-angolu mhux imqabbel, u kemm it-telf tal-inserzjoni kif ukoll it-telf tar-ritorn se jkunu 'l bogħod mill-ispeċifikazzjoni.
Żbalji Komuni fil-Qasam (X'Għandhom Evita l-Inġiniera)
Żbalji tipiċi fil-qasam jinkludu t-twaħħil ta 'jumpers UPC f'pannelli APC, taħlit ta' konnetturi APC u UPC fl-istess mogħdija ottika, u sostituzzjoni ta 'korda tal-garża falluta b' "xi ħaġa li taqbel" mingħajr ma tiċċekkja t-tip tal-lustrar jew il-kodifikazzjoni tal-kulur. Dawn l-iżbalji ħafna drabi jwasslu għal kwistjonijiet misterjużi ta'-telf għoli jew ta'-riflessjoni għolja li huma diffiċli biex jiġu debugjati. Biex jevitawhom, l-inġiniera u t-tekniċi għandhom dejjem jivverifikaw it-tip u l-kulur tal-konnettur qabel it-tgħammir, u jużaw mill-inqas skop ta 'spezzjoni sempliċi jew mikroskopju tal-vidjo biex jiċċekkjaw l-uċuħ tat-tarf waqt l-installazzjoni u s-soluzzjoni tal-problemi.
Konnetturi MPO/MTP Multi-Fiber: L-Għażla ta'-Densità Għolja
X'inhu MPO? X'inhu MTP?
MPO (Multi-Fiber Push-On) huwa l-interface standard tal-konnettur multi-fiber definit f'IEC/TIA, iddisinjat biex itemm 8, 12, 24 jew aktar fibri f'ferrule rettangolari wieħed. MTP hija implimentazzjoni ta'-prestazzjoni għolja tal-interface MPO minn bejjiegħ speċifiku, kompletament kompatibbli mekkanikament mal-MPO standard iżda b'tolleranzi aktar stretti, illustrar aħjar u gradi ta' prestazzjoni fakultattivi. Għall-inġiniera dan ifisser: l-MPO u l-MTP ġeneralment jaqbdu fiżikament mingħajr problemi, iżda meta tħallathom fl-istess rabta għandek tagħti attenzjoni lill-klassi tal-prestazzjoni, telf ta 'inserzjoni u telf ta' ritorn, mhux biss jekk il-konnetturi jistgħux jiġu pplaggjati flimkien.
Struttura tal-Konnettur u Għadd tal-Fibra
Konnettur MPO/MTP juża ferrule ċatt, multi-fibra fejn il-fibri huma rranġati f'firxa preċiża lineari (jew doppju-ringiela)-komunement 8, 12, 16, 24 jew 32 fibra għal kull konnettur tal-kejbil ottiku. L-akkomodazzjoni għandha "ċavetta" li tiddefinixxi l-orjentazzjoni (ċavetta 'l fuq / ċavetta 'l isfel), u labar ta' gwida fuq in-naħa maskili li jidħlu f'toqob li jaqblu fuq in-naħa femminili biex jallinjaw il-ferrules. Meta tiddisinja link, trid tispeċifika mhux biss kemm hemm bżonn ta' fibri iżda wkoll is-sess (irġiel/nisa, labar/ebda pinnijiet) u l-orjentazzjoni taċ-ċavetta, minħabba li dawn il-parametri jiddeterminaw kif bagolli, cassettes u patch cords jistgħu jingħaqdu mingħajr problemi ta' polarità jew tgħammir.
Vantaġġi MPO/MTP fiċ-Ċentri tad-Data
F'ċentri tad-dejta moderni, MPO/MTP huwa attraenti għaliex joffri densità għolja ħafna tal-port u jappoġġja kejbils-terminati minn qabel li jistgħu jiġu installati u mdawwar malajr. Trunk MPO wieħed jista 'jissostitwixxi kordi tal-garża duplex individwali multipli, inaqqas il-massa tal-kejbils u jtejjeb il-fluss tal-arja fl-ixkafef, filwaqt li t-truf mitmuma tal-fabbrika- jagħtu telf ta' inserzjoni aktar prevedibbli u ripetibbiltà f'ħafna konnessjonijiet. Dan jagħmel MPO/MTP adattat naturali għall-arkitetturi tas-sinsla tal-weraq, tat-tarf-tal--ringiela u ta' fuq-ta-rack, fejn il-links jiġu kkonfigurati mill-ġdid jew imtejba ta' spiss u l-inġiniera jeħtieġu sistema ta' cabling li tista' tiskala u terġa' tintuża aktar milli terġa' tinġibed kull darba.
Tipi tal-illustrar għal MPO/MTP
Bħal tipi ta' konnettur b'mod wieħed, MPO/MTP jiġi f'finituri differenti tal-wiċċ ta' tmiem-, tipikament verżjonijiet tal-PC (kuntatt ċatt/fiżiku) u APC (angolati). MPO/PC huwa komuni f'ħafna links multimode qosra, filwaqt li MPO/APC ħafna drabi huwa preferut għal-veloċità ogħla jew aktar riflessjoni-links sensittivi-modalità waħda bħal ottika parallela 40G/100G/400G jew kejbils strutturati twil-li jilħqu, fejn telf ta' ritorn aktar strett jgħin biex tinżamm l-integrità tas-sinjal. Meta tispeċifika l-komponenti MPO/MTP, huwa importanti li tqabbel it-tip tal-lustrar mal-baġit u l-applikazzjoni ottiċi, u biex jiġi żgurat li l-konnetturi kollha tal-kejbil ottiku f'kanal partikolari jużaw il-PC jew il-varjant APC korrett.
MPO vs LC: Rwol tal-Konnettur fin-Netwerks Moderni
Fil-biċċa l-kbira tad-disinni moderni, l-inġiniera jittrattaw MPO u LC bħala interfaces kumplimentari aktar milli jikkompetu: MPO/MTP jintuża għal bagolli tas-sinsla, li jġorru ħafna fibri bejn xtillieri jew ringieli, u LC jintuża fit-tarf tat-tagħmir biex jgħaqqad transceivers, servers u swiċċijiet individwali. Il-bagolli tal-MPO jinżlu f'cassettes jew moduli li jinżlu għal portijiet multipli LC duplex, għalhekk kejbil wieħed ta' għadd għoli ta' -fibra- jista 'jappoġġa ħafna konnessjonijiet LC. Dan il-mudell tas-"sinsla=MPO, endpoints=LC" issa huwa l-aktar approċċ komuni fiċ-ċentri tad-dejta minħabba li jibbilanċja d-densità, l-immaniġġjar u l-kompatibilità mal-bażi installata enormi tal-ottika bbażata fuq LC-.
Interoperabbiltà u Standards (Għal Inġiniera)
L-interfaces MPO huma definiti fi standards internazzjonali bħal IEC u TIA, u l-biċċa l-kbira tal-bejjiegħa jsegwu dawn id-dimensjonijiet sabiex il-konnetturi MPO u MTP ikunu intermateable madwar il-marki. Madankollu, l-istandards jiggarantixxu biss kompatibilità mekkanika bażika; il-prestazzjoni ottika attwali, il-kwalità tal-ferrule, il-lustrar u t-tolleranzi dimensjonali jistgħu jvarjaw b'mod sinifikanti bejn il-prodotti u l-gradi. Għal links kritiċi 40G/100G/400G, l-inġiniera għandhom għalhekk iħarsu lil hinn minn "MPO/MTP" bħala tikketta u jiċċekkjaw il-klassi speċifikata tat-telf tal-inserzjoni, it-telf tar-ritorn u l-konformità mal-istandards rilevanti tal-IEC/TIA biex jiżguraw li s-sistemi tal-bejjiegħ imħallat-mhux biss se jingħaqdu flimkien, iżda wkoll jissodisfaw il-baġit tal-link meħtieġ u l-affidabbiltà fit-tul-term.
tipi ta 'kejbil ottiku: MPO/MTP Patch Cords u Trunk Cables fil-Prattika
Patch Cords vs Trunk Cables
F'sistema MPO/MTP, patch cords u trunk cables għandhom rwoli differenti fil-kanal. Korda tal-garża MPO hija ġeneralment tul qasir ta 'kejbil b'konnetturi MPO/MTP fuq wieħed jew iż-żewġt itruf, użat biex jgħaqqad patch panel ma' swiċċ, jew modulu ma 'apparat, fuq ftit metri. Kejbil tat-tronk MPO huwa sinsla tal-fibra itwal,-terminata minn fabbrika b'ħafna-li jimxi bejn xtillieri jew kmamar u jġorr ħafna servizzi f'daqqa; tipikament imur minn panel tal-garża jew cassette għal ieħor, li jifforma l-"highway tal-fibra" bejn il-postijiet. F'topoloġija sempliċi, jista 'jkollok: Swiċċ A → MPO patch cord → cassette → MPO trunk → cassette → MPO patch cord → Swiċċ B, bit-trunk jipprovdi s-sinsla permanenti u l-patch cords jimmaniġġjaw il-konnessjonijiet flessibbli f'kull tarf.
Tipi ta 'konnessjoni tal-fibra: Tip A, B u C
B'links MPO/MTP, il-polarità tiddefinixxi kif il-fibra 1 f'tarf wieħed timmappa għal pożizzjonijiet tal-fibra fit-tarf l-ieħor, u s-sess jiddefinixxi liema naħa għandha pinnijiet ta 'gwida. F'ħarsa simplifikata, il-wajers tat-Tip A jżommu l-fibri f'ordni dritta (1→1, 2→2, ...), it-Tip B jaqleb l-ordni (1→12, 2→11, ...), u t-Tip C jibdel il-fibri f'pari sabiex kull par trażmissjoni/riċeviment jinqasam. L-orjentazzjoni taċ-ċavetta (ċavetta 'l fuq/ċavetta 'l isfel) tiddetermina jekk ikollokx mapping dritta jew maqluba għal kejbil partikolari, għalhekk għandu jaqbel mal-iskema ta' polarità ġenerali. Għall-ġeneru, l-MPO maskili għandu labar gwida u l-MPO femminili għandu toqob għat-tgħammir; prattika komuni hija li tuża bagolli maskili u cassettes jew moduli femminili, sabiex l-apparat tat-truf tal-kejbil tal-fibra ottika jikkonnettja ma 'kordi tal-garża MPO femminili. Tkun xi tkun l-iskema li tagħżel, għandek tiffissaha bħala standard u tiddokumentaha b'mod ċar, inkella l-problemi tal-polarità u t-tgħammir ikunu diffiċli ħafna biex tiddibaggja aktar tard.
Kejbils tat-tbegħid: MPO/MTP għal LC
Kejbil jew xedd MPO/MTP–LC breakout (fanout) jieħu konnettur MPO b'ħafna -fibra u jaqsamh f'konnetturi duplex LC multipli, għalhekk trunk wieħed ta'-fibra-għadd jista' jitma' diversi portijiet ta'-veloċità aktar baxxa. Eżempju tipiku huwa MPO ta' 12-fibra fuq tarf wieħed li jinqasam għal erba' konnetturi duplex LC, użati biex jgħaqqdu port wieħed 40G ma' portijiet 4×10G. Loġikament, il-fibri 1 u 2 jistgħu jimmappaw mal-par Tx/Rx fuq l-ewwel LC, fibri 3 u 4 għat-tieni LC, u l-bqija, għalhekk kull duplex LC iġorr rabta waħda 10G filwaqt li n-naħa MPO tippreżenta interface 40G wieħed. Meta wieħed jaħseb dwar l-immappjar b'dan il-mod-"kull par ta' fibri fuq il-ferrule MPO=wieħed LC duplex=servizz wieħed"-jgħin lill-inġiniera jivviżwalizzaw liema qalba ġġorr liema traffiku u jivverifikaw li l-mogħdijiet kollha ta' trasmissjoni u riċeviment huma inlinjati b'mod korrett.
L-għażla tat-Tip tal-Fibra għal Links MPO/MTP
Il-konnetturi MPO/MTP jistgħu jtemmu kemm fibri b'modalità waħda-(OS2) u multimodali (OM3/OM4/OM5), u l-għażla t-tajba tiddependi fuq id-distanza u t-tip ta 'interface. Ġewwa ċ-ċentri tad-dejta, 40G/100G SR4 u interfaces multimodali paralleli simili tipikament jużaw links OM3 jew OM4 MPO fuq distanzi qosra għal medji, b'OM5 jidher f'xi applikazzjonijiet ta 'medda wiesgħa. Għal firxa itwal jew ċerti standards bħal PSM4/PLR4-stil parallel single-links, se tara trunks OS2 MPO/MTP flimkien ma 'transceivers xierqa, filwaqt li l-ottika LR4 tradizzjonali għadha tispiċċa fuq duplex LC anki jekk is-sinsla bejn il-pannelli hija trunk OS2 ibbażat fuq MPO. Meta tippjana, għandek tallinja t-tip tal-fibra (OS2 vs OMx), il-grad MPO u l-ispeċifikazzjonijiet tat-transceiver sabiex il-kanal kollu jissodisfa kemm ir-rekwiżiti tal-firxa kif ukoll it-telf.
Topoloġiji Komuni taċ-Ċentru tad-Data bl-użu ta' MPO/MTP
F'ċentru tad-dejta tas-sinsla tal-weraq, il-bagolli MPO/MTP komunement jimxu bejn swiċċijiet tal-weraq fil-quċċata ta 'kull rack u s-swiċċijiet tas-sinsla f'ringieli ċentrali, b'cassettes li jkissru l-bagolli għal LC fil-portijiet tal-iswiċċ; dan ihallik skala n-numru ta 'links sempliċement billi żżid aktar bagolli u moduli. F'disinn tal-qalba-distribuzzjoni-aċċess aktar tradizzjonali, bagolli MPO jistgħu jgħaqqdu blokki tal-qalba u tad-distribuzzjoni madwar il-kamra, filwaqt li kordi tal-garża LC jew MPO iqsar jimmaniġġjaw konnessjonijiet f'kull blokka. FilDrappijiet SAN, it-trunks b'ħafna -fibra spiss jintużaw bejn swiċċijiet ta' direttur-klassi jew minn diretturi għal arrays kbar ta' ħażna, għal darb'oħra b'arnessi MPO–LC fit-tarf fejn jidhru portijiet ta' host jew array individwali. Dawn il-mudelli jagħtuk mudelli prattiċi: uża trunks MPO/MTP kull fejn għandek mogħdijiet fissi, ta'-għadd għoli ta' inter-rack jew inter-ringieli, u jaqilbu għal LC fil-punti fejn l-apparati individwali u t-transceivers jeħtieġ li jqabbdu.
Kif Agħżel il-Konnettur it-Tajjeb u l-Kunda tal-Garża għan-Netwerk Tiegħek
Pass 1: Iddefinixxi x-Xenarju tal-Applikazzjoni Tiegħek
Qabel ma tagħżel xi fibra tal-konnettur jew korda tal-garża, iċċara l-baŜi tal-link: distanza (rack-għal-rack, kamra-sa-kamra, bini-sa{-bini), rata tad-dejta (1G/10G/40G/100G/400G), ambjent, kamra tad-dejta ta’ barra, kabinett għoli sit) u pjan ta 'aġġornament futur (dan se jibqa' 10G għas-snin, jew x'aktarx jimxi għal 40G/100G dalwaqt?). Dawn il-mistoqsijiet jagħtu lill-inġiniera lista ta 'kontroll sempliċi biex jiddiskutu mal-klijenti jew mal-maniġment u jiżguraw li d-disinn ottiku jaqbel kemm mar-rekwiżiti tal-lum kif ukoll mal-pjan direzzjonali ta' għada.
Pass 2: Agħżel it-Tip ta' Konnettur (FC/SC/LC/MPO)
Ladarba x-xenarju jkun ċar, tista 'tagħżel il-familja tal-konnettur. Għal ċentri tad-dejta ġodda, l-aħjar prattika tipika hija LC fit-tarf tat-tagħmir flimkien ma 'trunks MPO/MTP fis-sinsla, peress li dan jibbilanċja d-densità u l-flessibilità. F'netwerks FTTH/PON u ta 'aċċess, SC/APC jew LC/APC hija l-għażla tas-soltu fil-ġnub OLT, splitter u ONU minħabba r-rekwiżiti stretti ta' riflessjoni. Għal strumenti tat-test jew ambjenti ta'-vibrazzjoni għolja, ġeneralment ikun l-aktar sempliċi li ssegwi l-konnettur nattiv fuq l-apparat, li ħafna drabi jkun FC jew kultant SC. L-istandardizzazzjoni fuq sett żgħir ta 'tipi ta' konnettur tal-kejbil tal-fibra madwar il-proġett tissimplifika l-istokkjar, id-dokumentazzjoni u l-manutenzjoni tal-post.
Pass 3: Iddeċiedi APC vs UPC
L-għażla bejn APC u UPC tista' tinbidel f'regola sempliċi: jekk l-applikazzjoni hija sensittiva ħafna għar-riflessjonijiet-per eżempju PON/FTTH, RF fuq Fiber, CATV, xi DWDM jew links twal ħafna ta' single-mode-għandek default għal APC; għal Ethernet ordinarji u links ta 'ċentru ta' intrapriża/data, konnetturi UPC normalment jipprovdu prestazzjoni ta 'telf ta' ritorn aktar minn biżżejjed. Iċ-ċavetta hija l-konsistenza: fi ħdan mogħdija ottika waħda m'għandekx tħallat APC u UPC, u l-pannelli, il-pigtails u l-kurduni tal-garża kollha fuq dik il-mogħdija għandhom jużaw l-istess tip ta 'lustrar biex jevitaw problemi ta' telf u riflessjoni mhux mistennija.
Pass 4: Ippjana għal Densità u Titjib fil-Ġejjieni
Id-densità tal-port u l-iskalabbiltà huma importanti daqs l-ewwel tidwir-up. Jekk l-ispazju tar-rack huwa strett u l-għadd tal-portijiet huwa għoli, il-konnetturi tal-kejbil tal-fibra ottika LC u l-bagolli MPO/MTP jippermettu densità ħafna ogħla minn soluzzjonijiet ta 'konnessjoni SC jew fibra st anzjani. Meta tistenna li tevolvi minn 10G għal 40G/100G, ħafna drabi ta 'min tinstalla trunks MPO/MTP mill-bidu, anki jekk inizjalment tkisserhom għal LC għal 10G, sabiex titjib aktar tard ikun jista' jerġa 'juża l-istess sinsla. Id-disinn bil-ħsieb tad-densità u l-migrazzjoni inaqqas ix-xogħol futur tal-cabling mill-ġdid u jgħin biex iżomm is-saff fiżiku nadif u maniġġabbli hekk kif in-netwerk jikber.
Konfigurazzjonijiet Eżempju għall-Inġiniera
Biex tagħmel id-deċiżjonijiet tad-disinn aktar faċli, tista’ terġa’ tuża ftit mudelli standard: għal setup top-of-rack (ToR) 10G, uża patch cords LC/UPC duplex minn servers għal swiċċ ToR, u links qosra LC–LC bejn swiċċijiet fejn meħtieġ. Għal drapp tas-sinsla tal-weraq 40G/100G, mexxi bagolli MPO/MTP bejn is-sinsla u r-ringieli tal-weraq, tniżżilhom f'cassettes, u uża ċineg tat-tbegħid MPO–LC jew kordi tal-garża MPO skont it-tip ta' transceiver. F'xenarju FTTH OLT–splitter–ONU, standardizza fuq SC/APC (jew LC/APC) fin-netwerk passiv kollu, billi tuża pigtails pre-terminati jew fusion-spliced u patch cords qosra APC f'tagħmir attiv. Dawn il-mudelli jagħtu lill-inġiniera-punti tat-tluq lesti li jistgħu jiġu adattati għall-ispeċifiċitajiet ta' kull proġett.
FAQ
Nista' nħallat konnetturi tal-kejbil tal-fibra ottika LC u SC fl-istess netwerk?
Iva. Tista' tuża LC fuq xi tagħmir u SC fuq oħrajn fl-istess netwerk, sakemm tikkonnettjahom sew ma' patch cords jew adapters LC–SC u żżomm it-telf totali ta' inserzjoni fil-baġit tal-link tiegħek. Li ma tistax tagħmel hu li twaħħal konnettur LC direttament f'port SC jew viċi versa mingħajr l-adapter korrett.
Nista' nwaħħal konnettur UPC f'adapter APC?
Le. UPC u APC m'għandhomx jitħalltu fl-istess par ta' tgħammir. Konnettur UPC f'adapter APC (jew bil-maqlub) jagħti telf ta 'inserzjoni/ritorn fqir ħafna u jista' jagħmel ħsara lill-uċuħ tat-tarf minħabba li l-ġeometrija u l-angolu ma jaqblux. Dejjem żomm UPC b'UPC u APC b'APC tul mogħdija ottika partikolari.
X'inhi d-differenza bejn il-kordi tal-garża simplex, duplex u MPO?
Korda tal-garża simplex iġorr fibra waħda, tipikament għal mogħdija waħda ta 'trażmissjoni jew riċeviment. Korda tal-garża duplex għandha żewġ fibri f'ġakketta waħda (jew klipp), użata bħala par Tx/Rx għal rabta bidirezzjonali bħal 1G/10G Ethernet. Korda tal-garża MPO/MTP fiha ħafna fibri (8, 12, 24, eċċ.) f'konnettur wieħed u tintuża għal -densità għolja jew links paralleli, pereżempju 40G/100G jew għall-konnessjoni ma' cassettes u trunks f'ċentri tad-dejta.
Meta għandi nikkunsidra MPO/MTP minflok LC?
Għandek tikkunsidra MPO/MTP meta jkollok għadd għoli ta 'fibra bejn xtillieri jew ringieli, teħtieġ densità għolja ħafna tal-port, jew tippjana għal links 40G/100G/400G u rikonfigurazzjoni frekwenti. Fil-biċċa l-kbira tad-disinni, MPO/MTP jintuża għas-sinsla/bagolli, filwaqt li LC għadu jintuża fil-portijiet tal-apparat; MPO jagħtik awtostradi multi-fiber skalabbli, LC jagħtik konnessjonijiet flessibbli għal transceivers individwali.
Kemm-il darba għandi naddaf it-tipi tiegħi ta 'konnetturi tal-fibra?
Bħala minimu, għandek tnaddaf il-konnetturi tal-fibra ottika qabel l-ewwel konnessjoni u kull darba li jiġu skonnettjati u konnessi mill-ġdid. Għal links kritiċi, inkludi spezzjoni tal-konnettur u tindif fi twieqi ta 'manutenzjoni regolari. Sempliċi "spezzjona → naddaf → spezzjona → qabbad" rutina b'għodda xierqa hija waħda mill-aktar modi effettivi biex jiġu evitati kwistjonijiet każwali ta' telf għoli-jew link intermittenti.
MTP u MPO huma kompletament kompatibbli?
MTP huwa tip ta' MPO tad-ditta, ta'-prestazzjoni għolja, u huma intermateable mekkanikament sakemm l-għadd tal-fibra, il-polarità, is-sess (labar/l-ebda labar) u t-tip tal-lustrar jaqblu. Madankollu, il-prestazzjoni ottika (IL/RL) tiddependi fuq il-prodott u l-grad speċifiċi, għalhekk fuq links tal-baġit ta'-veloċità għolja jew stretti- għandek tiċċekkja l-prestazzjoni speċifikata, mhux biss tassumi li kwalunkwe taħlita MPO/MTP tilħaq il-marġini tad-disinn tiegħek.
X'inhuma t-tipi ewlenin ta 'terminazzjoni tal-fibra ottika?
Il-komunitipi ta' terminazzjoni tal-fibra ottikahuma konnetturi pre-terminati mill-fabbrika, pigtails fusion spliced, konnetturi li jistgħu jiġu installati fuq il-post-u splices mekkaniċi.
Xi jfisser it-truf tal-kejbil tal-fibra fi proġett?
Fil-prattika, it-truf tal-kejbil tal-fibra normalment ifisser kif il-kejbil huwa lest fuq iż-żewġ naħat, pereżempju tipi ta 'truf tal-fibra: LC/UPC, SC/APC, MPO, jew fibri vojta ppreparati għat-twaħħil.
X'inhu plug tal-fibra?
Plagg tal-fibra huwa l-konnettur sħiħ tal-plagg-in fit-tarf ta 'korda, bħal plagg tal-fibra LC jew plagg tal-fibra SC, li jista' jiddaħħal f'adapter jew transceiver.
X'inhuma l-konnetturi tal-ofc?
konnetturi ofc huma l-konnetturi użati fuq il-kejbil tal-fibra ottika (OFC), tipikament LC, SC, FC, ST jew MPO, imqabbla mat-tip tal-kejbil u l-portijiet tat-tagħmir.
X'inhuma t-tipi ewlenin tal-kejbil għall-fo?
Tipi tipiċi ta' kejbils għall-fo jinkludu OS2 ta'-modalità waħda, OM3/OM4/OM5 multimode, buffer ta' ġewwa tight-, tubi ta' barra laxka-u kejbils tat-trunk MPO ta' -fibra-għoli.
