Liema Speċifikazzjoni tal-Cable ADSS Suits Proġetti?
L-għażla tal-ispeċifikazzjoni tal-kejbil ADSS tiddependi fuq erba 'fatturi primarji: ir-rekwiżiti tat-tul tal-medda, l-ambjent tal-vultaġġ, il-ħtiġijiet tal-għadd tal-fibra, u l-kundizzjonijiet ambjentali tat-tagħbija. It-tqabbil ta' dawn il-parametri ma' l-istruttura korretta tal-kejbil-sew jekk ġakketta waħda jew doppja, tubu ċentrali jew disinn stranded-tiddetermina s-suċċess tal-proġett u tevita fallimenti għaljin bħal -faxxa niexfa jew ħsara mekkanika.
Il-Qafas tal-Għażla tal-Ispeċifikazzjoni
Il-biċċa l-kbira tal-fallimenti tal-proġett iseħħu mhux minn installazzjoni ħażina iżda minn nuqqas ta' qbil fl-ispeċifikazzjoni matul il-fażi tad-disinn. Il-proċess tal-għażla jeħtieġ li janalizza kif id-distanza tal-medda, is-saħħa tal-kamp elettriku, u l-istress ambjentali jinteraġixxu mal-parametri tal-kostruzzjoni tal-kejbil.
It-tul tal-firxa: Id-Determinant Strutturali Primarju
It-tul tal-medda jmexxi d-deċiżjoni fundamentali tal-istruttura tal-kejbil. Applikazzjonijiet qosra -span taħt 150 metru jistgħu jutilizzaw disinji ta 'tubi ċentrali b'rinfurzar tal-ħajt tal-aramid, filwaqt li meded medji minn 150-400 metru tipikament jeħtieġu kostruzzjoni ta' tubi mitluqa mitluqa. Meded twal li jaqbżu l-400 metru jitolbu konfigurazzjonijiet ta 'ġakketta doppja b'membri ta' saħħa msaħħa.
Ir-relazzjoni bejn il-firxa u l-istruttura tirriżulta mid-distribuzzjoni tat-tagħbija mekkanika. Disinji tat-tubi ċentrali, filwaqt li kompatti u ħfief, jikkonċentraw l-istress fuq element ta 'saħħa wieħed. Dan jaħdem għal ambjenti ta 'distribuzzjoni fejn l-ispazjar tal-arbli rarament jaqbeż il-120 metru. Disinji stranded iqassmu tensjoni fuq tubi multipli madwar membru ċentrali FRP (fibra-plastik rinforzat), li jippermettu spans sa 600 metru f'applikazzjonijiet ta 'trażmissjoni.
Kejbils doppji-jacket jestendu l-kapaċità għal 1,000 metru jew aktar billi jżidu t-tieni saff protettiv li jaqsam it-tagħbija mekkanika. Il-ġakketta ta 'barra tassorbi l-forzi tar-riħ u tas-silġ filwaqt li l-ġakketta ta' ġewwa żżomm protezzjoni tal-fibra. Din is-sensja tkun kritika meta temp estrem jew terren irregolari joħloq mudelli ta 'stress imprevedibbli.
Id-dejta tad-dinja reali-turi firxa ta'-sa-korrelazzjoni ta' falliment: id-disinji tat-tubi ċentrali tipikament jillimitaw il-firxiet għal 200 metru, filwaqt li strutturi stranded jimmaniġġjaw medda ta' 300-700 metru. Proġetti li jippruvaw jaqbżu dawn il-limiti tad-disinn jesperjenzaw tixjiħ aċċellerat u falliment prematur, ġeneralment fi żmien 3-5 snin aktar milli l-ħajja mistennija ta’ 25 sena.
Vultaġġ Ambjent u Għażla Ġakketta
Il-livell ta 'vultaġġ ta' kondutturi fil-qrib jiddetermina r-rekwiżiti tal-materjal tal-ġakketta aktar minn kwalunkwe fattur ieħor. Din ir-relazzjoni teżisti minħabba li l-kejbils ADSS, minkejja li mhumiex-metalliċi, joqogħdu f'kampi elettriċi li jinduċu kurrenti tal-wiċċ meta tkun preżenti l-umdità.
-Ark tal-faxxa niexfa jsir probabbli għal kejbils taħt linji ta' trażmissjoni ta' 220 kV u aktar. Il-mekkaniżmu jinvolvi distribuzzjoni irregolari tal-umdità li toħloq "faxex niexfa" ta'-reżistenza għolja fejn il-vultaġġ jikkonċentra. Meta l-vultaġġ fuq dawn il-meded jaqbeż il-livelli ta' limitu, iseħħ l-ark-li jonqos il-ġakketta u eventwalment jesponi l-membri tas-saħħa għal degradazzjoni ambjentali.
Ġkieket standard tal-polyethylene (PE) huma biżżejjed għal vultaġġi ta 'distribuzzjoni taħt il-35 kV. Dawn l-ambjenti jiġġeneraw kurrent minimu indott, u xita tipika tipprovdi tindif adegwat biex tevita l-akkumulazzjoni tal-kontaminazzjoni. Bejn 35-110 kV, l-għażla tal-ġakketta tiddependi fuq fatturi ambjentali: żoni rurali nodfa jistgħu jittolleraw PE, filwaqt li żoni industrijali jew kostali jeħtieġu materjali reżistenti għat-traċċar.
Għal vultaġġi minn 12 kV sa 25 kV u aktar, il-ġkieket kontra l--intraċċar isiru essenzjali. Dawn il-materjali speċjalizzati-deżinjati AT (anti-traċċar) jew TRPE (tracking-polyethylene reżistenti)-jirreżistu s-siġar elettriku li l-PE standard ma jistax jiflaħ. Il-modifika tal-materjal tinvolvi addittivi li jinibixxu l-karbonizzazzjoni meta jseħħ l-ark, effettivament ifejjaq waħdu-ħsara minuri.
Każ dokumentat juri l-ispiża ta 'żball ta' speċifikazzjoni: proġett speċifikat kejbil tal-ġakketta PE għal linja ta '220 kV, li jirriżulta fi ħsarat multipli minn korrużjoni elettrika. Ir-rimedju-l-installazzjoni ta' kaxxi tal-konnetturi f'punti ta' ħsara-pprovdiet biss eżenzjoni temporanja. Sostituzzjoni kompluta tal-linja saret meħtieġa, it-triplikazzjoni tal-ispejjeż tal-proġett.
L-għażla tal-ġakketta bbażata fuq il-vultaġġ-ssegwi din il-loġika:
Taħt 35 kV: Ġakketta PE standard
35-110 kV: PE f'ambjenti nodfa, AT f'żoni mniġġsa/kosta
110-220 kV: ġakketta AT meħtieġa
'il fuq minn 220 kV: AT imtejjeb b'pożizzjonament mill-ġdid tal-kejbil possibbli fuq l-istruttura tat-torri
Għadd tal-fibra u Arkitettura Interna
Ir-rekwiżiti tal-għadd tal-fibra jinfluwenzaw direttament il-ġeometrija interna tal-kejbil, li mbagħad taffettwa l-proprjetajiet mekkaniċi u l-aċċessibbiltà tal-isplice. Ir-relazzjoni mhix lineari-irduppjar tal-għadd tal-fibra ma sempliċement tirdoppja d-dijametru tal-kejbil.
Sa 30 fibra joqogħdu b'mod effiċjenti f'disinji ta 'tubi ċentrali, u jżommu dijametru żgħir (tipikament 8-12mm) u piż ħafif. Dawn il-kejbils jisbqu fl-applikazzjonijiet tad-distribuzzjoni fejn l-aċċess frekwenti mhux meħtieġ u l-kapaċità tat-tagħbija tal-arbli hija limitata. L-arranġament tat-tubu ċentrali jpoġġi l-fibri kollha f'buffer wieħed mimli ġel-, jissimplifika l-aċċess f'nofs il-medda iżda jillimita l-kapaċità totali.
Għal 32-144 fibra, disinji stranded isiru standard. Tubi buffer multipli, kull wieħed fih 6-24 fibri, strand madwar il-membru tas-saħħa ċentrali. Dan l-approċċ modulari jippermetti aċċess selettiv għat-tubi mingħajr ma jfixkel il-fibri li jmissu magħhom - kritiċi għan-netwerks li jeħtieġu espansjoni futura jew manutenzjoni frekwenti.
Kejbils b'għadd għoli ta' fibra (144-288 fibra) jimpjegaw jew teknoloġija ta' żigarella ta' 12-fibra jew tubi buffer addizzjonali. Il-konfigurazzjonijiet taż-żigarella jnaqqsu d-dijametru ġenerali tal-kejbil bi 15-20% meta mqabbla ma 'ekwivalenti ta' tubi maħlula, iżda jissagrifikaw xi flessibilità mekkanika. Il-kompromess jiffavorixxi links ta' trażmissjoni fit-tul fuq netwerks ta' distribuzzjoni b'bidliet direzzjonali frekwenti.
L-għażla tal-għadd tal-fibra għandha tikkontjeni għat-tkabbir futur. L-installazzjoni ta' 96-cable tal-fibra meta l-ħtieġa attwali hija ta' 48 fibra tiswa madwar 30% aktar iżda tevita skjerament mill-ġdid fil-futur. Il-kalkolu jinbidel favur id--daqs it-tajjeb meta teżisti kapaċità ta' aċċess ta' nofs-span - fibri addizzjonali jistgħu jiġu attivati mingħajr sostituzzjoni sħiħa tal-kejbil.
Fatturi ta' Tagħbija Ambjentali
Kundizzjonijiet ambjentali-riħ, silġ, u temperatura estremi-joħloq tagħbijiet mekkaniċi li jkopru tensjoni-indotta. Dawn it-tagħbijiet ivarjaw skont il-ġeografija u jridu jiġu kkwantifikati waqt l-ispeċifikazzjoni.
It-tagħbija tar-riħ issegwi s-sistema ta 'klassifikazzjoni NESC (Kodiċi Nazzjonali tas-Sigurtà Elettrika): distretti ħfief, medji u tqal. Il-kejbils għandhom ikunu ddisinjati għall-agħar-kombinazzjonijiet ta' temperatura, tagħbija tas-silġ, u riħ. Tagħbija medja (silġ radjali ta '6.4mm b'riħ ta' 19 m/s) tirrappreżenta kundizzjonijiet tipiċi fil-biċċa l-kbira tal-Amerika ta 'Fuq. Żoni ta 'tagħbija tqila, inklużi żoni kostali u passaġġi tal-muntanji, stress doppju jew triplu tal-kejbil meta mqabbel ma' distretti ħfief.
L-akkumulazzjoni tas-silġ tippreżenta problema ta 'taħlit. Saff tas-silġ ta '10mm iżid id-dijametru effettiv tal-kejbil b'20mm filwaqt li jżid piż sinifikanti. Il-kombinazzjoni ta 'żieda fil-profil tar-riħ u l-piż tista' tittriplika t-tensjoni tal-kejbil waqt il-maltempati. Kejbils speċifikati għat-tul tal-medda waħedhom, mingħajr fatturi ta 'tagħbija tas-silġ, ifallu meta jaslu l-kundizzjonijiet tax-xitwa.
Il-firxa tat-temperatura taffettwa żewġ parametri kritiċi: il-flessibilità tal-ġakketta u r-razza tal-fibra. Kejbils ADSS tipikament joperaw minn -40 grad sa +70 grad . F'temperatura estrema, il-bidliet fit-tul tal-kejbil permezz ta 'espansjoni/kontrazzjoni termali jistgħu jintroduċu telf ta' mikro-liwi f'fibri ottiċi jekk it-tul tal-fibra żejjed ma jkunx inġinerija sew fid-disinn tal-kejbil.
Approċċ prattiku: ikkalkula Tensjoni Massima Mistennija (EMT) li tinkorpora l-agħar tagħbija-każ, imbagħad agħżel is-saħħa tal-kejbil b'fattur ta' sikurezza. Kalkoli EMT tipiċi jistgħu juru 8 kN għal medda ta '300 metru f'kundizzjonijiet ta' tagħbija Medji, li jeħtieġu kejbil ratat għal 15-20 kN biex jinżamm marġini ta 'sikurezza adegwat.
Struttura-Kriterji Speċifiċi tal-Għażla
Disinni ta' Tubi Ċentrali
Il-kostruzzjoni tat-tubu ċentrali hija adattata għall-applikazzjonijiet ta' distribuzzjoni ta'-qasir fejn is-sempliċità u l-kontroll tal-ispejjeż huma prijoritajiet. Il-fibri kollha joqogħdu f'tubu maħlul wieħed mimli bl-ilma -ġel li jimblokka, imdawwar b'ħajt aramid għal reżistenza għat-tensjoni.
Vantaġġi jinkludu l-inqas spiża għal kull fibra (tipikament 40-50% inqas minn disinji stranded), l-iżgħar dijametru għal għadd partikolari ta 'fibri, u t-twaħħil simplifikat-aċċess ta' tubu wieħed jipprovdi l-fibri kollha. Il-kostruzzjoni timmaniġġja ċikli ta 'temperatura ripetuti tajjeb, peress li l-fibri kollha jesperjenzaw ambjent termali identiku.
Il-limitazzjonijiet isiru evidenti lil hinn minn medda ta' 150-metru. L-element tas-saħħa waħdieni ma jipprovdi ebda tagħbija żejda-jekk il-ħajt tal-aramid jiddegrada mill-espożizzjoni UV jew mill-infiltrazzjoni tal-umdità, il-kejbil kollu jiġi kompromess. L-aċċess tan-nofs -span, filwaqt li huwa possibbli, huwa inqas eleganti milli b'disinji stranded peress li l-aċċess għall-fibri jeħtieġ li taħdem b'ambjent mimli ġel.
L-aħjar applikazzjonijiet: Netwerks ta 'distribuzzjoni urbani bi spazjar tal-arbli ta' 60-120 metru, installazzjonijiet ta 'kanali taħt l-art fejn il-firxa mhix fattur, skjeramenti temporanji jew tattiċi li jeħtieġu installazzjoni rapida, u ambjenti tal-kampus fejn konsiderazzjonijiet estetiċi jiffavorixxu dijametru żgħir tal-kejbil.

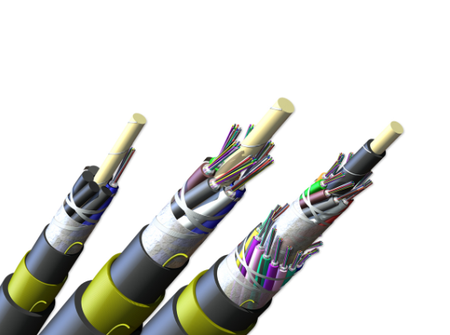

Disinni Stranded Tube Laxka
Kostruzzjoni stranded tiddistribwixxi fibri fuq tubi buffer multipli helically stranded madwar virga FRP ċentrali. Din l-arkitettura modulari tiddomina applikazzjonijiet ta'-medda medja u twila minħabba effiċjenza mekkanika u flessibilità operattiva.
Il-membru tas-saħħa tal-ħajt tal-aramid jdawru qalba magħmula minn tubi buffer multipli, kull wieħed ikun fih fibri multipli, kollha madwar qalba tal-plastik. Il-ġeometrija tal-fergħa tippermetti li tubi individwali jaqilbu l-pożizzjoni waqt liwi jew bidliet fit-temperatura, u tipproteġi l-fibri minn tensjoni mekkanika. Is-sistema ta' saħħa mqassma tipprovdi redundancy-ħsara parzjali lil kwadrant wieħed ma tikkompromettix il-kejbil kollu.
Il-mudell ta' stranding SZ (reverse oscillatory) użat f'disinji moderni jippermetti aċċess f'nofs -span mingħajr ma tfixkel it-tidwir tal-kejbil. L-installaturi jistgħu jesponu sezzjoni ta 'tubu buffer, jaċċessaw il-fibri meħtieġa, u jagħlqu l-medda mingħajr ma jintroduċu stress rotazzjonali. Din il-kapaċità turi imprezzabbli għall-bini f'fażijiet tan-netwerk fejn l-iskjerament inizjali jattiva biss porzjon tal-kapaċità tal-fibra disponibbli.
Il-karatteristiċi tal-prestazzjoni jagħmlu d-disinji stranded l-għażla awtomatika għall-applikazzjonijiet tat-trażmissjoni. Huma jimmaniġġjaw tulijiet ta 'span sa 3,500 pied meta speċifikati kif suppost. Applikazzjonijiet tipiċi jinkludu proġetti ta 'elettrifikazzjoni rurali, netwerks ta' komunikazzjoni ta 'awtostrada, sistemi ta' sinjalar ferrovjarju, u netwerks ta 'sinsla ta' utilità fejn l-ispazjar tal-arbli jsegwi terren naturali.

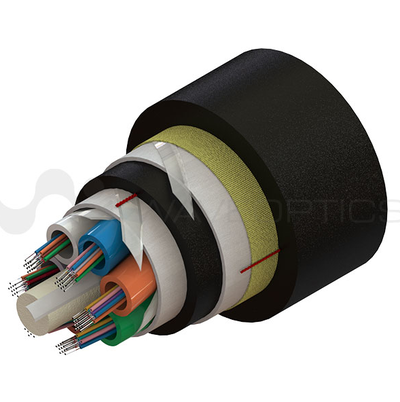

Konfigurazzjonijiet Double Jacket
Disinji ta 'ġakketta doppja jżidu t-tieni saff ta' ġakketta ta 'barra, u joħolqu protezzjoni msaħħa għall-applikazzjonijiet l-aktar impenjattivi. Il-ġakketta ta 'ġewwa żżomm il-protezzjoni tal-fibra u tilqa' l-membri tas-saħħa, filwaqt li l-ġakketta ta 'barra tassorbi l-istress ambjentali u tipprovdi reżistenza għall-intraċċar f'ambjenti ta' vultaġġ għoli-.
L-approċċ ta'-saff doppju jestendi l-ħajja tas-servizz f'kundizzjonijiet ħorox. Ġakketta ta 'barra reżistenti għall-binarji-hija disponibbli għal installazzjonijiet ta' vultaġġ għoli 'l fuq minn 35kV. Is-saff ta 'barra jista' jiddegrada minn stress elettriku jew espożizzjoni UV mingħajr ma jikkomprometti l-kejbil ta 'ġewwa protett. Dan il-kunċett ta' barriera ta' sagrifiċċju jipprevjeni dawk li jkunu fallimenti katastrofiċi ta'-ġakketta waħda.
Il-penali tal-piż huwa l-kompromess primarju-off. Il-kejbils tal-ġakketta doppja jiżnu 20-35% aktar mill-ekwivalenti ta 'ġakketta waħda, u jżidu t-tagħbija tal-arbli u t-tensjoni tal-installazzjoni. Id-dijametru akbar (tipikament 15-20mm vs. 10-14mm għal ġakketta waħda) iżid ukoll it-tagħbija tar-riħ. Dawn il-fatturi jillimitaw it-tul tal-medda ekonomika minkejja klassifikazzjonijiet tat-tensjoni ogħla.
L-applikazzjonijiet ottimali jiġbru flimkien madwar tliet xenarji: linji ta' trażmissjoni ta'-vultaġġ għoli 'l fuq minn 110 kV fejn ir-reżistenza għall-intraċċar hija obbligatorja, żoni ambjentali estremi b'espożizzjoni severa għas-silġ/riħ/UV, u infrastruttura kritika li teħtieġ affidabilità massima irrispettivament mill-kunsiderazzjonijiet tal-ispiża. Ħafna netwerks ta' utilità jispeċifikaw ġakketta doppja bħala standard għall-iskjeramenti kollha ta'-livell ta' trażmissjoni biex jiżguraw prestazzjoni konsistenti f'kundizzjonijiet differenti.
Metodoloġija tal-Għażla Prattika
Pass 1: Iddefinixxi Parametri Fiżiċi
Ibda billi mmappja r-rekwiżiti attwali tal-installazzjoni. Kejjel jew ikkalkula t-tul massimu tal-medda bejn l-istrutturi ta 'appoġġ. Fl-aġġornamenti eżistenti tal-infrastruttura, dan il-kejl huwa sempliċi. Bini ġodda jeħtieġu l-analiżi tat-terren, l-aċċess għat-toroq, u l-ekonomija tat-tqegħid tat-torri biex jiddeterminaw l-ispazjar prattiku tal-arbli.
Identifika l-itwal medda fir-rotta-dan imexxi l-ispeċifikazzjoni tal-kejbil. Rotta bi tletin medda ta’ 200 metru u żewġ qsim tax-xmara ta’ 450 metru teħtieġ kejbil speċifikat għal 450 metru tul, jew alternattivament, tipi ta’ kejbil differenti b’punti ta’ splice f’postijiet ta’ tranżizzjoni. Ħafna mill-proġetti jiffavorixxu speċifikazzjoni waħda għall-konsistenza.
Iddetermina l-livell ta 'vultaġġ ta' kondutturi fil-qrib. Il-linji tad-distribuzzjoni tipikament joperaw f'11-35 kV, sub-trasmissjoni f'69-138 kV, u trażmissjoni f'230-500 kV. Il-vultaġġ, flimkien mat-tqegħid tal-kejbil fuq l-istruttura tat-torri, jiddetermina s-saħħa tal-kamp elettriku fil-post tal-kejbil.
Pass 2: Evalwa l-Kundizzjonijiet Ambjentali
Ikklassifika l-ambjent ta 'installazzjoni billi tuża distretti ta' tagħbija NESC jew ekwivalenti lokali. Ikseb dejta storika dwar it-temp għar-reġjun: veloċitajiet massimi tar-riħ, rekords tal-akkumulazzjoni tas-silġ, estremi tat-temperatura. L-installazzjonijiet kostali jeħtieġu konsiderazzjoni addizzjonali għaċ-ċpar tal-melħ, żoni industrijali għal espożizzjoni kimika.
Il-livell ta' tniġġis jaffettwa b'mod sinifikanti l-għażla tal-ġakketta f'applikazzjonijiet ta'-vultaġġ għoli. Żoni industrijali jew żoni kostali b'umdità relattiva għolja joħolqu kundizzjonijiet fejn il-ġkieket PE standard ifallu malajr. Spezzjoni viżwali tas-sit għad-deterjorazzjoni eżistenti tal-infrastruttura tipprovdi gwida prattika-korrużjoni severa fuq hardware tal-metall tissuġġerixxi ambjent ħarxa li jeħtieġ speċifikazzjonijiet tal-kejbil premium.
Pass 3: Applika l-Loġika tal-Għażla
Integra l-parametri permezz ta' dan il-qafas ta' deċiżjoni:
Għal tul ta 'span taħt 150m b'vultaġġ taħt 35 kV: Disinn ta' tubu ċentrali ta 'ġakketta waħda b'ġakketta PE. L-għadd tal-fibra jsuq id-dijametru, iżda jifrex dan il-qasir rarament jenfasizza anke speċifikazzjonijiet minimi. Iffoka fuq l-iżgurar ta 'għadd adegwat ta' fibri għat-tkabbir.
Għal medda 150-400m b'vultaġġ 35-110 kV: Disinn stranded ġakketta waħda, materjal tal-ġakketta bbażat fuq valutazzjoni tal-ambjent. PE huwa biżżejjed f'ambjenti rurali nodfa, AT meħtieġ f'żoni mniġġsa/kosta. Dan jirrappreżenta l-aktar kategorija ta 'speċifikazzjoni komuni għad-distribuzzjoni ta' utilità.
Għal span 400-700m jew vultaġġ 110-220 kV: Disinn doppju ta 'ġakketta stranded b'ġakketta ta' barra AT. Il-firxiet twal jeħtieġu l-proprjetajiet mekkaniċi mtejba, vultaġġ għoli jitlob reżistenza tat-traċċar. Dawn l-applikazzjonijiet jirrappreżentaw il-maġġoranza tal-iskjeramenti fil-livell tat-trażmissjoni.
Għal medda 'l fuq minn 700m jew vultaġġ 'il fuq minn 220 kV: Ġakketta doppja stranded bi speċifikazzjonijiet AT imtejba, reviżjoni tal-inġinerija tat-tqegħid tat-torri biex timminimizza l-espożizzjoni tal-kamp elettriku. Ikkunsidra teknoloġiji alternattivi bħall-OPGW jekk il-komponenti tal-metall huma aċċettabbli.
Pass 4: Ivverifika bil-Kalkoli tat-Tagħbija
L-għażla tal-ispeċifikazzjoni mhix kompluta sakemm l-analiżi tas-sag-tensjoni tikkonferma li l-kejbil magħżul jimmaniġġja tagħbijiet mistennija b'marġini ta' sikurezza adegwat. Ħafna mill-manifatturi tal-kejbil jipprovdu mudelli PLS-CADD jew folji tad-dejta ekwivalenti bi proprjetajiet termali u mekkaniċi.
L-ispeċifikazzjoni tipika ADSS tinkludi dijametru tal-kejbil, piż, tagħbija massima ratata tal-kejbil, saħħa tal-ksur, koeffiċjent ta 'espansjoni lineari, u modulu tal-kejbil inizjali, finali u ta' 10 snin. Dawn il-parametri jippermettu l-immudellar tal-kundizzjonijiet attwali tal-installazzjoni.
Ikkalkula EMT (Tensjoni Massima Mistennija) għall-agħar{0}}każ ta' tagħbija ambjentali. Qabbel mas-saħħa tat-tensjoni nominali tal-kejbil-fattur ta 'sikurezza għandu jibqa' 'l fuq minn 2.5 (xi utilitajiet jispeċifikaw 3.0). Jekk l-EMT taqbeż dan il-limitu, jew tnaqqas it-tul tal-medda, aġġorna għal kejbil ta 'saħħa ogħla, jew immodifika t-tqegħid tal-istruttura ta' appoġġ.
Ivverifika li sag tal-cable f'temperatura massima ma tiksirx ir-rekwiżiti tal-ispazju mill-art. Kejbil installat m'għandux sag daqshekk baxx li jista 'jiġi bil-ħsara mit-traffiku taħt il-linja. L-awtorizzazzjonijiet minimi jvarjaw skont il-ġurisdizzjoni iżda tipikament jeħtieġu 5-8 metri fuq toroq, 3-4 metri fuq żoni pedonali.
Żbalji ta' Speċifikazzjoni Komuni
Issottovaluta l-Impatt tal-Vultaġġ
L-iżball l-aktar frekwenti u għali jinvolvi l-ispeċifikazzjoni tal-kejbil standard tal-ġakketta PE għal vultaġġi fil-livell ta' trażmissjoni-. Il-mekkaniżmu ta' falliment mhuwiex immedjat-kejbils jistgħu jaħdmu b'mod adegwat għal 2-4 snin qabel ma jibda l-ark tal-faxxa niexfa. Ladarba jinbeda, id-deterjorazzjoni taċċellera malajr, ħafna drabi tirriżulta f'falliment sħiħ tal-linja fi żmien xhur.
Il-problema tikkostitwixxi meta l-installazzjonijiet iseħħu matul staġuni niexfa. Il-prestazzjoni inizjali tidher aċċettabbli, li twassal għal kunfidenza falza. L-ewwel xitwa jew rebbiegħa mxarrba tiżvela l-iżball tal-ispeċifikazzjoni hekk kif jibda l-ark immexxi mill-umdità-. F'dan il-punt, ir-rimedju teħtieġ sostituzzjoni sħiħa tal-kejbil-impossibbli li titwettaq billi sempliċiment tispiċċa kejbil ġdid peress li l-ħardwer ta 'appoġġ huwa diġà popolat.
Jinjora Kundizzjonijiet Futuri tat-Tagħbija
L-ispeċifikazzjoni tal-kejbil għall-ħtiġijiet attwali tal-fibra mingħajr ma tikkunsidra t-tkabbir tan-netwerk futur toħloq żewġ problemi. L-ewwel, iż-żieda tal-fibra aktar tard teħtieġ jew installazzjoni tal-kejbil parallela (hardware doppju u impatt viżwali) jew sostituzzjoni sħiħa (tfixkil tas-servizz waqt il-bidla). It-tieni, kejbils paralleli jistgħu joħolqu mudelli ta 'interferenza aerodinamika li jżidu t-tagħbija tar-riħ lil hinn mill-valuri kkalkulati għal kull kejbil waħdu.
Il-kalkolu ekonomiku tipikament jiffavorixxi l-ispeċifikazzjoni ta' 50-100% aktar kapaċità ta' fibra minn rekwiżit immedjat. L-ispiża inkrementali hija modesta-kejbil ta' 96 fibra jiswa biss 20-30% aktar minn ekwivalenti ta' 48 fibra, filwaqt li tevita tqassim mill-ġdid fil-futur jiffranka multipli ta' din id-differenza.
Tip ta' Struttura li ma taqbilx mal-Applikazzjoni
L-użu ta' disinji ta' tubi ċentrali lil hinn mill-kapaċità mekkanika tagħhom, jew bil-maqlub li jiġu speċifikati disinji stranded għal applikazzjonijiet ta'-medda qasira fejn tubu ċentrali jkun biżżejjed, jiżvela fehim ħażin tar-relazzjonijiet tal-prestazzjoni-.
Il-falliment tat-tubu ċentrali f'firxiet twal jimmanifesta bħala żvilupp sag eċċessiv maż-żmien. L-element tas-saħħa tal-punt-uniku jittawwal gradwalment taħt tensjoni kostanti, u jżid sag lil hinn mill-parametri tad-disinn. Dan joħloq vjolazzjonijiet tal-ispazju mill-art u vulnerabbiltà akbar għall-ħsara minn fergħat jew tagħmir tas-siġar fil-qrib.
Disinji stranded speċifikati għal distribuzzjoni ta'-medda qasira joħolqu spiża bla bżonn (35-50% primjum tal-ispiża) mingħajr benefiċċju korrispondenti. Is-sofistikazzjoni mekkanika li tiġġustifika l-kostruzzjoni stranded f'applikazzjonijiet ta 'trażmissjoni ma tipprovdi l-ebda vantaġġ meta l-firxiet jibqgħu taħt il-120 metru b'tagħbija ambjentali minima.
Li tinjora l-Kompatibbiltà tal-Aċċessorji
L-ispeċifikazzjoni tal-kejbil tmexxi l-għażla tal-ħardwer-klamps tas-suspension, assemblaġġi dead-end-, kompartimenti ta' splice, u umidifikaturi għandhom jaqblu mad-dijametru tal-kejbil u l-klassifikazzjoni tas-saħħa. L-ispeċifikazzjoni tal-kejbil mingħajr ma tikkonferma d-disponibbiltà u l-kompatibilità tal-hardware twassal għal modifiki fil-post li jikkompromettu l-kwalità tal-installazzjoni.
L-aċċessorji m'għandhomx ikunu kklampjati direttament mal-kejbil iżda minflok fuq vireg ta 'rinfurzar, biex jipproteġu l-kejbil minn ħsara elettrika u mekkanika. Kull speċifikazzjoni tal-kejbil teħtieġ ħardwer imqabbel. Li tipprova tadatta ħardwer minn daqsijiet ta' kejbils differenti tintroduċi konċentrazzjonijiet ta' stress li jaċċelleraw l-għeja u jistgħu jħassru l-garanziji tal-manifattur.
Mistoqsijiet Frekwenti
Liema tul span jeħtieġ aġġornament minn ġakketta waħda għal doppja?
It-tranżizzjoni mhix purament immexxija minn span-. Ġakketta doppja ssir meħtieġa meta jew il-medda taqbeż is-600 metru jew il-vultaġġ jaqbeż il-110 kV, liema minnhom iseħħ l-ewwel. Is-severità ambjentali tista' tbiddel dan il-limitu-l-installazzjonijiet kostali fiċ-ċpar tal-melħ jistgħu jeħtieġu ġakketta doppja f'firxiet ta' 400 metru li jaċċetta ġakketta waħda interna.
Nista 'nuża l-istess speċifikazzjoni tal-kejbil għal tulijiet ta' span differenti fi proġett wieħed?
L-użu ta 'speċifikazzjoni konsistenti matul proġett jissimplifika l-inventarju u jnaqqas l-iżbalji ta' installazzjoni. Madankollu, varjazzjoni drammatika tal-medda-bħall-biċċa l-kbira ta' medda ta' 200-metru bi ftit qsim ta' 500-metru - tista' tiġġustifika speċifikazzjoni maqsuma. Installa kejbil ta 'saħħa ogħla biss għal medda twila, b'punti ta' splice fit-tranżizzjonijiet. Dan jottimizza l-ispiża filwaqt li jżomm il-prestazzjoni.
Kif l-għadd tal-fibra jaffettwa l-kapaċità massima tal-firxa?
L-għadd tal-fibra jżid id-dijametru u l-piż tal-kejbil, li t-tnejn inaqqsu l-kapaċità tal-firxa għal klassifikazzjoni ta 'saħħa mogħtija. Kejbil ta '144 fibra jiżen madwar 40% aktar minn ekwivalenti ta' 48 fibra. Dan il-piż jissarraf f'sag katenarju ogħla u żieda fit-tagħbija tar-riħ. Limitu prattiku: 144 fibra massimu għal meded li jaqbżu l-500 metru; għadd ogħla ristrett għal medda iqsar jew jeħtieġu analiżi tal-inġinerija.
Meta l-ispiża tal-ġakketta reżistenti għall-binarji-hija ġustifikata?
Materjali reżistenti għall-binarji-huma rakkomandati ħafna għal vultaġġi minn 12 kV sa 25 kV u obbligatorji 'l fuq minn 25 kV f'ambjenti ta'-vultaġġ għoli. Il-premium tal-ġakketta jiswa 15-25% addizzjonali iżda jipprevjeni fallimenti katastrofiċi minn -ark tal-faxxa niexfa. F'ambjenti mniġġsa jew 'il fuq minn 110 kV, il-mistoqsija mhix jekk il-ġakketta AT hijiex iġġustifikata fl-ispiża iżda pjuttost liema klassi ta' reżistenza għall-intraċċar (A jew B) jeħtieġu l-kundizzjonijiet.
Teħid tad-Deċiżjoni Finali
L-għażla tal-ispeċifikazzjoni tal-kejbil ADSS tirnexxi meta tintegra r-rekwiżiti mekkaniċi mar-realtajiet tal-ambjent elettriku. Il-qafas ippreżentat hawn-li janalizza l-firxa, il-vultaġġ, l-għadd tal-fibri, u l-fatturi ambjentali f'sekwenza-jipprovdi approċċ sistematiku biex tqabbel il-kostruzzjoni tal-kejbil mad-domandi tal-applikazzjoni.
Il-proġetti jfallu ħafna drabi minn shortcuts tal-ispeċifikazzjoni: sottovalutazzjoni tal-effetti tal-vultaġġ, injoraw is-severità ambjentali, jew għażla bbażata biss fuq l-ispiża inizjali aktar milli fuq il-prestazzjoni taċ-ċiklu tal-ħajja. Il-premium ta '15-30% għal kejbil speċifikat kif suppost jipprevjeni l-ispiża ta' 200-400% ta 'falliment prematur u sostituzzjoni ta' emerġenza.
Għal installazzjonijiet kumplessi li jinvolvu vultaġġ 'il fuq minn 220 kV, tifrex li jaqbżu 700 metru, jew kundizzjonijiet ambjentali estremi, ingaġġa appoġġ tal-inġinerija tal-manifattur tal-kejbil matul il-fażi tal-ispeċifikazzjoni. Ħafna mill-manifatturi jipprovdu servizzi ta 'inġinerija ta' applikazzjoni li jimmudellaw installazzjonijiet speċifiċi u jirrakkomandaw konfigurazzjonijiet ottimali bbażati fuq il-portafolli tal-prodotti tagħhom u d-databases tal-esperjenza fuq il-post.
L-għan mhuwiex li jinstab l-irħas kejbil li jista' jaħdem, iżda pjuttost li tiġi identifikata l-ispeċifikazzjoni li tagħti ħajja ta' servizz ta' 25-sena mingħajr fallimenti sorpriżi. Dik l-ispeċifikazzjoni toħroġ minn analiżi sistematika ta' rekwiżiti speċifiċi għall-proġett immarkati kontra kapaċitajiet ippruvati ta' kostruzzjoni tal-kejbil.
