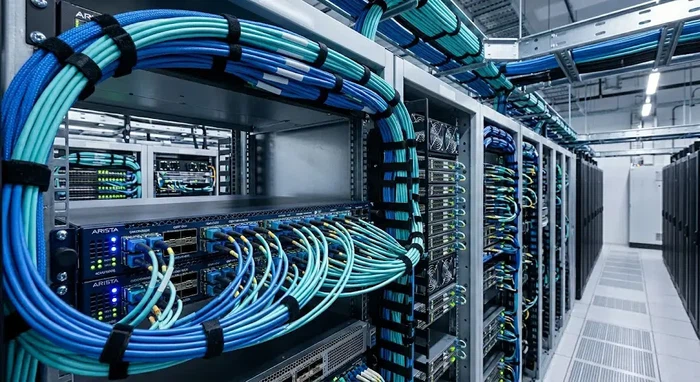

Għaliex l-MPO Huwa Default għall-Cabling taċ-Ċentru tad-Data AI

Il-clusters tal-AI reġgħu kitbu l-matematika tal-għadd tal-fibra-. Pod ta' taħriġ wieħed jista' jgħaqqad eluf ta' GPUs permezz ta' drapp tal-weraq-spina, u kull GPU-biex-taqleb u taqleb-għal-swiċċ rabta teħtieġ korsiji ottiċi paralleli. Il-kejbils LC duplex sempliċement ma jistgħux iwasslu dik id-densità tal-port ġewwa xtilliera. MPO issolviha billi jtemm 8, 12, 16, 24, jew aktar fibri f'marka waħda ta' konnettur - u l-ġenerazzjonijiet 800G u 1.6T issa jassumuha. Il-Pjan direzzjonali tal-Ethernet Allianceturi l-kurva b'mod ċar: 800G diġà qiegħed fl-iskjerament tal-volum u 1.6T huwa definit, bi 3.2T taħt diskussjoni.

MPO vs MTP

Din hija l-aktar konfużjoni komuni li niċċaraw. MPO (Multi-fiber Push-On) hija l-familja ta' konnetturi ġeneriċi definita taħt IEC 61754-7 u TIA-604-5. MTP huwa MPO bit-trademark mill-US Conec b'allinjament tal-brilli aktar strett, rebbiegħa mtejba, u float ferrule. MTP huwa MPO; mhux kull MPO huwa MTP. Għall-akkwist taċ-ċentru tad-dejta tal-AI, iffoka fuq l-għadd tal-fibra, il-grad tat-telf tal-inserzjoni, u l-polarità - mhux it-tikketta tal-marka. It-tqassim tagħna tal-differenzi bejn MPO u MTPtkopri t-tolleranzi mekkaniċi jekk trid il-veduta aktar profonda.

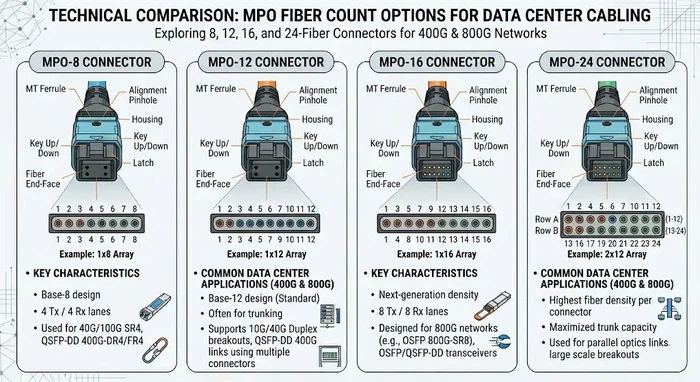

Għadd tal-Fibra MPO għal 400G u 800G: 8, 12, 16, jew 24?

L-għadd tal-fibra huwa l-ewwel deċiżjoni u għandu jkun immexxi mill-modulu ottiku - mhux minn dak li jsostnu l-cassettes eżistenti tiegħek. L-immappjar qasir:

• 8-fibra MPO- indiġeni għal 40GBASE-SR4, 100GBASE-SR4, 400GBASE-DR4, u 400GBASE-SR4. Erba 'trażmissjoni u erba' korsiji jirċievu, l-ebda fibri skuri.
• 12-fibra MPO- il-wirt default. Għadu jaħdem għal SR4, iżda erba 'fibri joqogħdu mhux użati, ineffiċjenza li ħafna hyperscalers m'għadhomx jaċċettaw.
• 16-fibra MPO- l-istandard għal 800G. 800GBASE-SR8 (multimode, sa 100 m) u 800GBASE-DR8 (singlemode, sa 500 m) huma t-tnejn definiti f'IEEE 802.3df-2024fuq tmien korsiji - 16 fibri. L-MPO ta '16-il fibra juża pożizzjoni ewlenija offset biex jipprevjeni t-tgħammir aċċidentali ma' adapters ta '12-il fibra.
• 24-fibra MPO- użat ħafna għal trunk cabling u breakout cassettes fejn żewġ gruppi ta' 12-il fibra huma kkombinati.
• 32-fibra u ogħla- użat f'bagolli ta'-densità għolja u skjeramenti bikrin ta' 1.6T fejn żewġ korsiji ta' 16-il fibra huma aggregati.

Regola prattika: qabbel l-għadd tal-fibra MPO mal-għadd tal-korsija tal-modulu ottiku li qed tmigħ. Jekk fid-disinn hemm 800G SR8 jew DR8, 16-fibra hija l-ispeċifikazzjoni. Jekk 1.6T jinsab fil-pjan ta' 3-snin, installa 16-fiber trunks illum anki jekk 8 fibri biss ikunu mixgħula - il-ġbid mill-ġdid ta' trunks f'nofs iċ-ċiklu tal-ħajja huwa wieħed mill-iżbalji l-aktar għaljin f'dan is-segment.

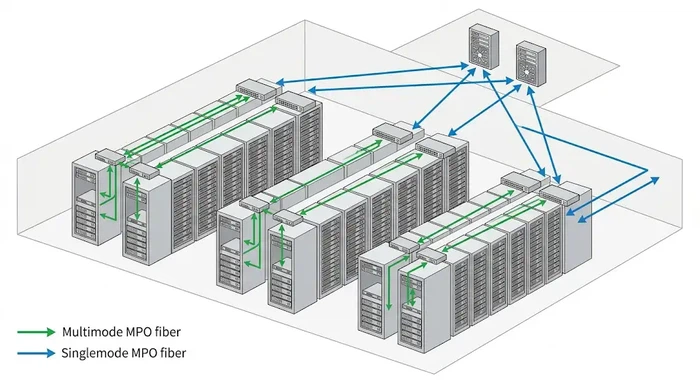

Singlemode vs Multimode MPO: Liema Wieħed Imur Fejn fi Cluster AI?

Tweġiba qasira: multimode għal links intra-rack u ringiela-qosra; singlemode għal kull ħaġa li tħalli r-ringiela.

• Is-swiċċ minn server għal weraq- tipikament taħt il-100 m. Multimode MPO fuq OM4 jew OM5 b'moduli tal-klassi SR-għadu kost-effettiv hawn. Ara tagħnagħażliet tal-fibra multimodegħal skjeramenti ta' -qasira.
• Werqa għal sinsla, sinsla għall-qalba- ta' spiss jaqbeż il-100 m u jaqsam is-swali tad-data. Singlemode MPO b'ottika DR jew FR hija l-għażla affidabbli u futuri-provi l-link għall-aġġornamenti tal-veloċità. Tagħnaportafoll tal-fibra singlemodejinkludi kemm G.652.D standard kif ukoll varjanti ta' telf ultra-baxx-.
• Inter-bini jew inter-kampus- singlemode biss.

Ta 'min jgħid ċar: multimode huwa irħas fil-livell tal-modulu, iżda qed jitlef l-art ġewwa clusters AI. Il-baġits tal-link jissikkaw għal 800G, u ħafna hyperscalers issa default għal singlemode MPO anki fejn il-multimode teknikament jaħdem, prinċipalment biex jissimplifika l-għadd tal-SKU tal-ottiki u jippreserva l-ispazju għal 1.6T.

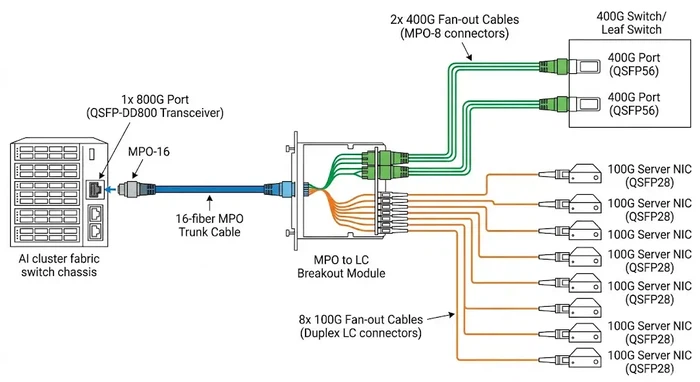

Arkitetturi Breakout: Fejn MPO Gets Real f'AI Fabrics

Każ ta' użu wieħed ta' MPO spiss jintilef fil-gwidi ġeneriċi: tbegħid. Fi drappijiet AI, port wieħed ta 'swiċċ 800G spiss iservi żewġ NICs 400G jew tmien NICs 100G, u l-qsim iseħħ fil-kejbils. Iż-żewġ mudelli komuni:

• 800G → 2×400G- MPO ta' 16-il fibra fuq in-naħa tas-swiċċ jinqasam f'żewġ MPO ta' 8 fibra fin-naħa tas-server.
• 800G → 8×100G- fannijiet MPO ta' 16-il fibra 'l barra għal tmien konnetturi duplex LC, wieħed għal kull 100G NIC.

L-iżball li naraw l-aktar spiss huwa li tordna kejbils tat-trunk uniformi mingħajr ma timmudella l-ewwel punti tat-tbegħid. Immappja l-port-mat--topoloġija NIC qabel ma tinqata' l-BOM tal-kejbil.


Polarità: Għaliex it-Tip B Huwa Default għal 40G–800G

Il-polarità (l-immappjar tal-fibri tat-trażmissjoni u r-riċeviment minn tarf wieħed tal-link għall-ieħor) hija fejn it-tnedija tal-kejbils inkella korretta ma jonqosx mal-dawran-up. TIA jiddefinixxi tliet metodi - Tip A, Tip B, u Tip C. Għal ottiċi paralleli minn 40G sa 800G, it-Tip B huwa l-istandard tal-industrija de facto għaliex jagħti l-immappjar korrett tat-Tx-to-Rx b'trunks MPO simmetriċi. It-taħlit tal-konvenzjonijiet tal-polarità madwar faċilità huwa wieħed mill-iżbalji l-aktar għaljin biex jiġu rranġati wara l--installazzjoni.

Standardizza fuq tip wieħed ta' polarità għall-impjant kollu, iddokumentaha fl-ispeċ, u titlob li l-bejjiegħ tal-kejbils jibgħat assemblaġġi pre-tikkettjati, ttestjati minn qabel-. Il-Gwida tax-xiri tal-konnettur MPOtkopri l-immappjar tal-polarità b'eżempji maħduma.

Gradi ta 'Telf ta' Inserzjoni: Għaliex Jgħoddu Aktar f'800G

F'10G u 100G, 0.5 dB ta 'telf ta' konnettur rari kkawża problemi. F'800G jista 'jimbotta rabta barra l-baġit tal-enerġija ottika tiegħu. L-ispeċifikazzjonijiet IEEE 802.3df iħallu inqas spazju għal telf ta 'korda tal-garża u cassette minn veloċitajiet preċedenti, u kull par MPO imqabbad f'mogħdija tal-kejbils strutturata tikkonsma dak il-baġit.

• MPO ta'-telf standard- ~0.5 dB għal kull par imqabbad. Aċċettabbli għal ħafna applikazzjonijiet 100G u xi 400G; issikkat għal 800G.
• MPO ta'-telf baxx- Inqas minn jew ugwali għal 0.35 dB. Default raġonevoli għal 400G u 800G firxa qasira-.
• MPO ta' telf-baxx-- Inqas minn jew ugwali għal 0.2 dB. Speċifika fuq links singlemode 800G b'żewġ pari MPO imqabbda jew aktar, u fuq kwalunkwe link 1.6T.

Meta nidjanjostikaw links marġinali fuq bini ta' AI ġodda, l-aktar kawża ewlenija komuni hija konnetturi ta' grad-standard speċifikati f'baġit ta' link li kien jeħtieġ telf-baxx jew telf-ultra-baxx. Huwa ferm irħas li tispeċifika l-grad korrett fl-istadju tad-disinn milli li tissolvih il-problemi wara li l-GPUs jiġu mgħaqqda.

Lista ta 'kontroll tal-ispeċifikazzjoni tal-MPO għal Xerrejja taċ-Ċentru tad-Data tal-AI

Meta ngħinu lill-klijenti jiffinalizzaw BOM, aħna nimxu permezz ta 'seba' oġġetti fl-ordni. In-nuqqas wieħed joħloq xogħol mill-ġdid:

• Modulu ottiku u veloċità- SR4, SR8, DR4, DR8, FR4, jew FR8. Dan imexxi kollox downstream.
• Għadd tal-fibra- imqabbel mal-għadd tal-karreġġjati tal-modulu.
• Tip ta 'fibra- OM4 jew OM5 għal multimode qasir; G.657.A1 għal patching; G.652.D jew telf ultra-baxx-għal bagolli.
• Grad ta' telf ta' inserzjoni- imqabbel mal-baġit totali tat-telf tal-link inklużi splices u transizzjonijiet tal-pannelli.
• Polarità- tipikament Tip B għal drappijiet AI; dokumentati u infurzati.
• Endface- APC għal singlemode (biex trażżan lura-riflessjoni fuq links PAM4); UPC aċċettabbli għal multimode.
• Konsistenza tal-provvista- għal rollouts hyperscale, il-konsistenza tal-ferrule minn lott-għa-lott hija importanti daqs l-ispeċifikazzjonijiet nominali. Staqsi għal kurvi tad-distribuzzjoni, mhux biss valuri tipiċi.

Għal bini akbar jew aktar kumpless tagħnasoluzzjonijiet ta' konnettività taċ-ċentru tad-datatim jista' jimxi din il-lista ta' kontroll kontra topoloġija speċifika.

Ippjanar Ahead: 1.6T u Ko-Ottika Ippakkjata

Żewġ forzi se jsawru ċ-ċiklu tal-ispeċifikazzjoni tal-MPO li jmiss. L-ewwel, il-pass minn 800G għal 1.6T huwa diġà definit fl-IEEE 802.3dj u se jasal bejn wieħed u ieħor darbtejn aktar malajr mit-tranżizzjoni 400G-għa-800G. It-tieni, l-ottika ko-ippakkjata tmexxi l-magna ottika fuq is-sottostrat tal-iswiċċ, u tnaqqas it-telf elettriku iżda tikkonċentra aktar fibra ġewwa l-ixkaffa. Lanqas ma tnaqqas id-domanda tal-MPO - kemm timbotta l-linja bażi lejn għadd ogħla ta' fibri u singlemode ultra-b'telf baxx bħala għażla awtomatika aktar milli premium.

B'mod konkret, jekk l-aġġornament tal-impjant tal-kejbil tiegħek huwa skedat għall-2026–2028: installa 16-fiber singlemode trunks bħala l-linja bażi, speċifika telf ultra-baxx-fuq kwalunkwe link li jista' jġorr 1.6T, u ma economizzax fuq id-dokumentazzjoni tal-polarità. Diġà rajna operaturi li speċifikaw 12-fibra fl-2022 jippjanaw ir-rip-u jissostitwixxu llum - spiża li tbaxxi l-iffrankar tal-kejbils oriġinali.

Bottom Line

MPO m'għadux aċċessorju fakultattiv ta'-densità għolja - huwa s-sinsla strutturali tal-kejbils taċ-ċentru tad-dejta tal-AI. Id-deċiżjonijiet li huma importanti huma l-għadd tal-fibra, il-grad tat-telf, il-polarità u t-tip tal-fibra. Ġibhom dritt fl-ispeċifikazzjoni u l-impjant iwettaq mill-inqas ġenerazzjoni waħda ta 'titjib tal-veloċità. Jekk bħalissa qed tevalwaProdotti MPO u MTPgħal bini ta '400G jew 800G, it-tim tal-inġinerija tagħna huwa kuntent li jimxi l-lista ta' kontroll miegħek kontra t-topoloġija speċifika tiegħek.
